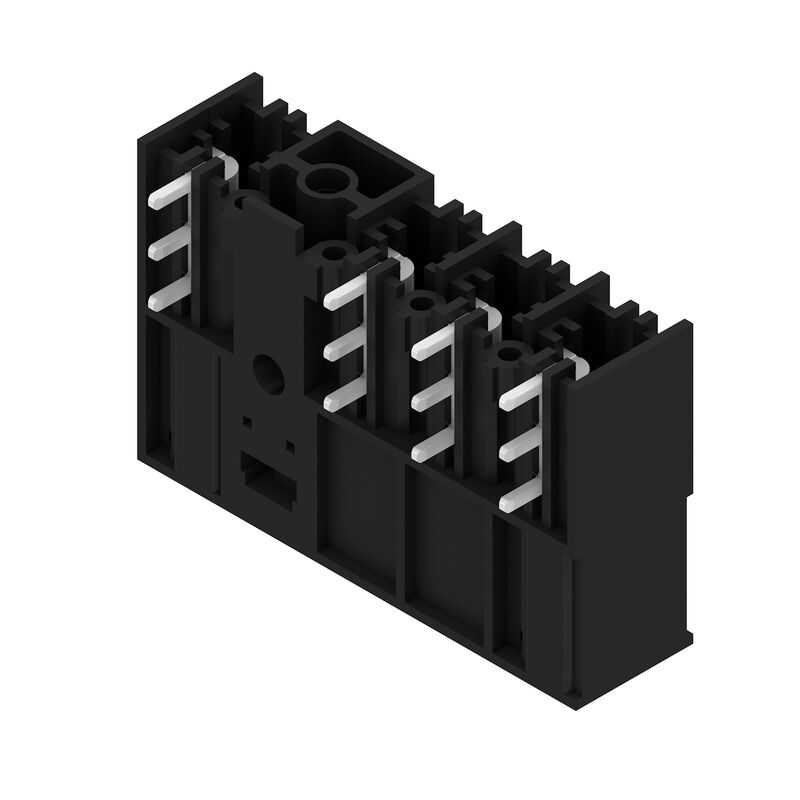

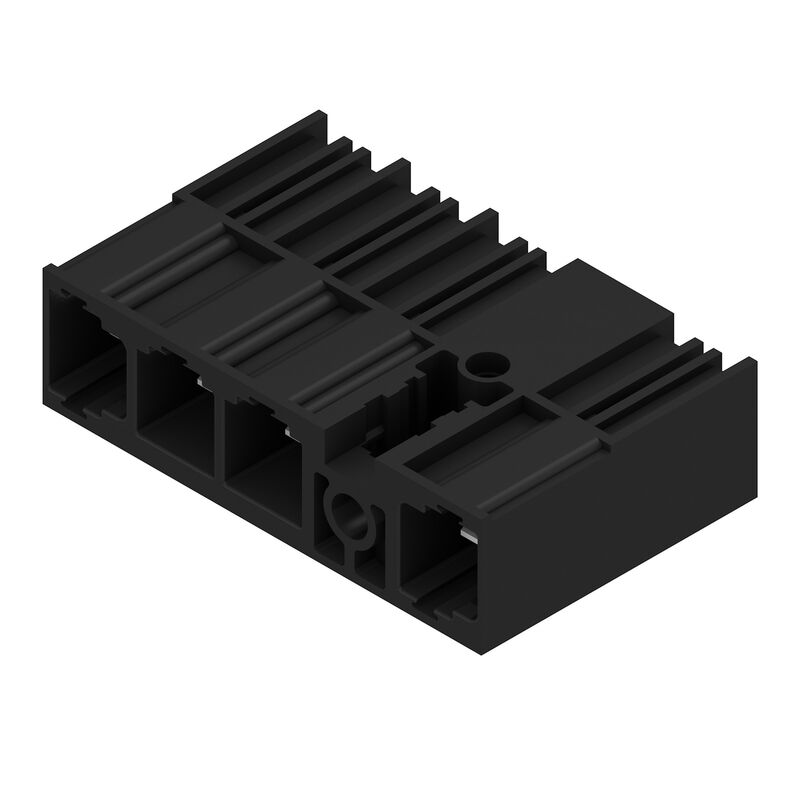

SU 10.16IT/04/90MF4 3.5AG BK BX
NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT-forrasztott csatlakozás, 10.16 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ezüstözött, fekete, Doboz
Cikkszám
1156700000
Tulajdonságok
| Változat | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Oldalt zárt, Középső peremes aljzat, THT-forrasztott csatlakozás, 10.16 mm, Pólusszám: 4, 90°, Forrasztótüske hossza (l): 3.5 mm, ezüstözött, fekete, Doboz |
| Rendelési szám | 1156700000 |
| Típus | SU 10.16IT/04/90MF4 3.5AG BK BX |
| GTIN (EAN) | 4032248943715 |
| Qty. | 36 Darab |
| Termékadatok |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Csomagolás | Doboz |
| Nettó tömeg | 17,892 g |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Termékcsalád | OMNIMATE áram - BU/SU 10.16IT sorozat |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT-forrasztott csatlakozás |

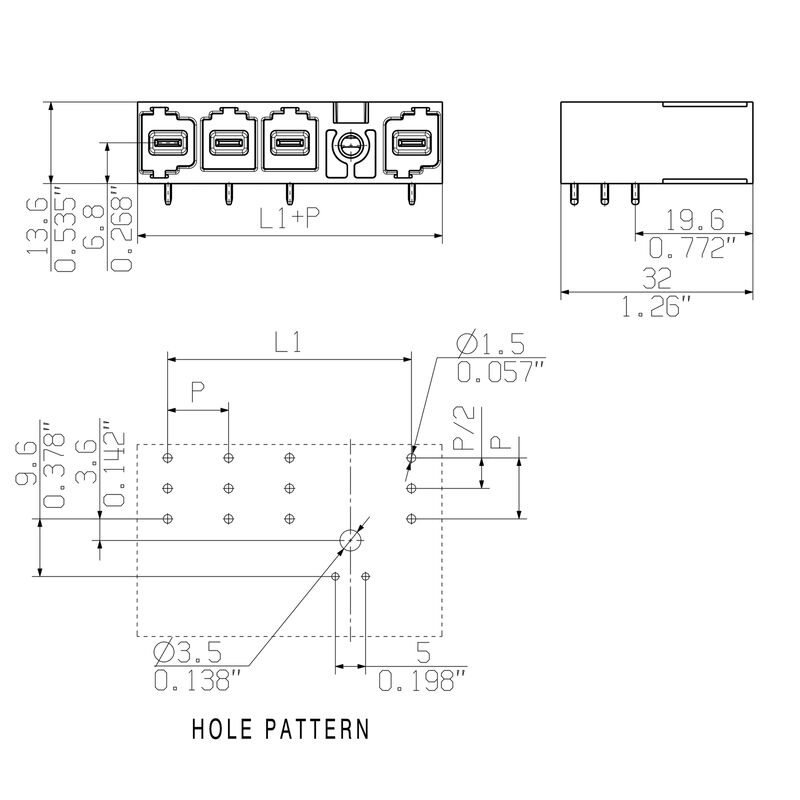

| Raszter mm-ben (P) | 10,16 mm |
| Raszter inch-ben (P) | 0,4 " |
| Kimenő könyök | 90° |
| Pólusszám | 4 |
| Forrasztótüskék száma pólusonként | 3 |
| Forrasztótüske hossza (l) | 3,5 mm |
| Forrasztótüske tűrése | +0,1 / -0,3 mm |
| Forrasztótüske méretei | 1,2 x 1,1 mm |
| Forrasztótüske méretei=d Tűrés | +0,1 / -0,1 mm |
| Forrasztószem lyukátmérő (D) | 1,6 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| L1, mm | 40,64 mm |
| L1, inch | 1,6 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | Érintésbiztos dugaszolás |
| Érintésvédelem a DIN VDE 0470 szerint | IP20 dugaszolt |
| Térfogati ellenállás | 2,00 mΩ |
| Kódolható | Igen |
| Tightening torque |
|
| Szigetelőanyag | PA GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ezüstözött |
| Forrasztott csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Dugaszolható csatlakozás rétegszerkezete | ≥ 3 µm Ag |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 120 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 120 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 78,3 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 67,9 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 70,6 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 61,3 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 690 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Rövid idejű határáram ellenállás | 3 x 1s 1000 A-rel |
| Hézag, min. | 8,9 mm |
| Kúszóút, min. | 10,5 mm |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1121690 |
| Névleges feszültség (B felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 300 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 60 A |
| Névleges áram (C felhasználási csoport / CSA) | 60 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 60 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Kúszóáramút, min. | 10,5 mm |
| Térköz, min. (UL 1059) | 8,9 mm |
| Csomagolás | Doboz |
| VPE hosszúság | 352 mm |
| VPE szélesség | 136 mm |
| VPE magasság | 49 mm |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_89565) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1156700000) |
| Product Change Notification |
[20220630 Change OMNIMATE® Power SU 10.16IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_263709)
[20220630 Technische Änderung OMNIMATE® Power SU 10.16IT](https://mdcop.weidmueller.com/mediadelivery/asset/900_263710) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
