Tulajdonságok

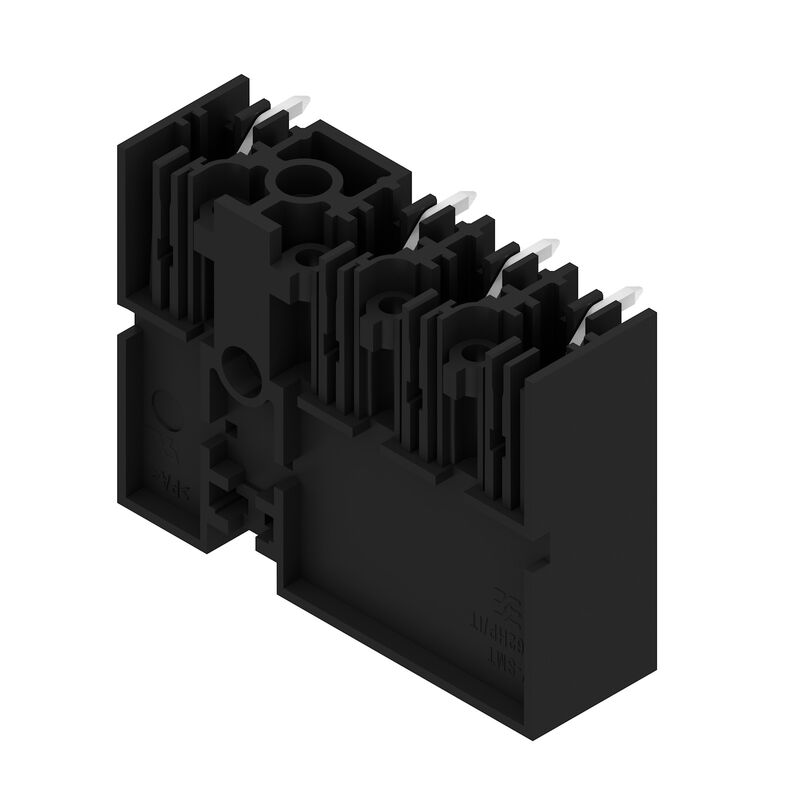

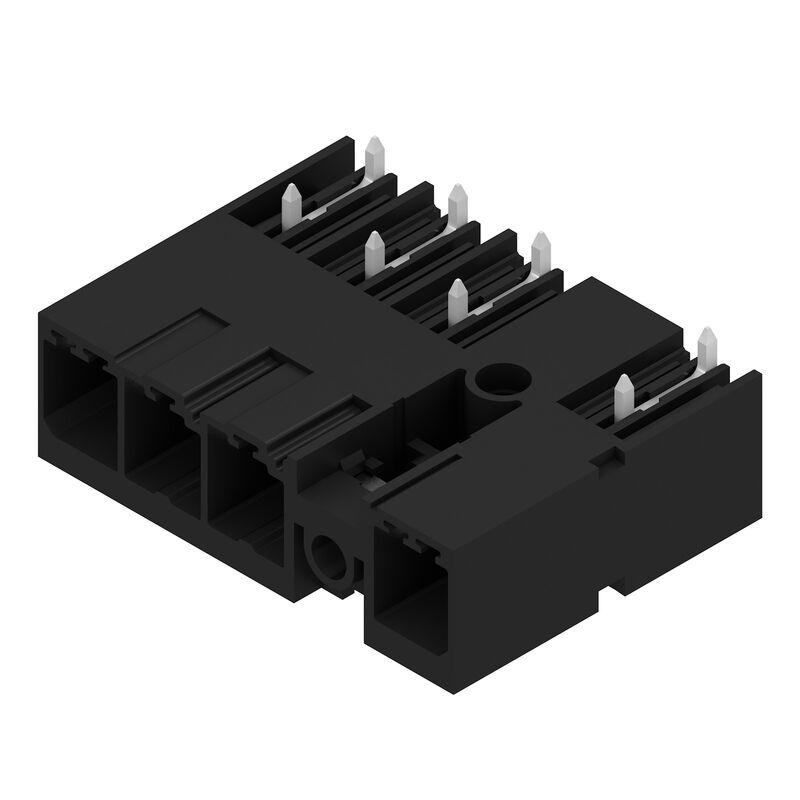

| Változat | NYÁK dugaszoló csatlakozó, tűs érintkezősor, Csavaros középső rögzítésű aljzat, THT/THR-forrasztott csatlakozással, 7.62 mm, Pólusszám: 4, 270°, Forrasztótüske hossza (l): 2.6 mm, ónozott, fekete, Tape |
| Rendelési szám | 2546090000 |
| Típus | SV-SMT 7.62IT/04/270MSF4 2.6SN BK RL |
| GTIN (EAN) | 4050118556124 |
| Qty. | 110 Darab |
| Termékadatok |
IEC: 1000 V / 41 A UL: 300 V / 40.5 A |
| Csomagolás | Tape |
| Mélység | 28,3 mm |
| Mélység (coll) | 1,114 inch |
| Magasság | 14 mm |
| Magasság (coll) | 0,551 inch |
| Legalacsonyabb változat magassága | 11,4 mm |
| Szélesség | 38,1 mm |
| Szélesség (coll) | 1,5 inch |
| Nettó tömeg | 8,8 g |
| REACH SVHC | / |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| Termékcsalád | OMNIMATE Power - sorozat BV/SV 7.62HP |
| Csatlakozás típusa | Áramköri lap csatlakozás |
| Felszerelés NYÁK-ra | THT/THR-forrasztott csatlakozással |
| Raszter mm-ben (P) | 7,62 mm |
| Raszter inch-ben (P) | 0,3 " |
| Kimenő könyök | 270° |
| Pólusszám | 4 |
| Forrasztótüskék száma pólusonként | 2 |
| Forrasztótüske hossza (l) | 2,6 mm |
| Forrasztótüske tűrése | +0,1 / -0,3 mm |
| Forrasztótüske méretei | 0,8 x 1,0 mm |
| Forrasztószem lyukátmérő (D) | 1,4 mm |
| Forrasztószem lyukátmérő tűrés (D) | + 0,1 mm |
| L1, mm | 30,48 mm |
| L1, inch | 1,2 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Érintésvédelem a DIN VDE 57 106 szerint | safe to back of hand above the printed circuit board |
| Érintésvédelem a DIN VDE 0470 szerint | IP 20 |
| Védelmi osztály |
IP20
teljesen felszerelve |
| Térfogati ellenállás | 2,00 mΩ |
| Meghúzási nyomaték csavaros peremhez, min. | 0,2 Nm |
| Meghúzási nyomaték csavaros peremhez, max. | 0,3 Nm |
| Dugaszolási ciklusok | 25 |
| Dugaszolási erő/pólus, max. | 12 N |
| Húzóerő / pólus, max. | 7 N |
| Szigetelőanyag | PA 9T |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | I |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 600 |
| Szigetelés erőssége | ≥ 10⁸ Ω |
| Moisture Level (MSL) | 1 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Forrasztott csatlakozás rétegszerkezete | 1...3 µm Ni / 4...6 µm Sn matt |
| Dugaszolható csatlakozás rétegszerkezete | 1...3 µm Ni / 4...6 µm Sn matt |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 130 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 130 °C |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 41 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 41 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 41 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 41 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 630 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 630 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 6 kV |
| Rövid idejű határáram ellenállás | 3 x 1, 420 A-rel |
| Hézag, min. | 6,9 mm |
| Kúszóút, min. | 9,6 mm |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 300 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 300 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 40,5 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 40,5 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 10 A |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Kúszóáramút, min. | 9,6 mm |
| Térköz, min. (UL 1059) | 6,9 mm |
| Csomagolás | Tape |
| VPE hosszúság | 330 mm |
| VPE szélesség | 330 mm |
| VPE magasság | 60 mm |
| Szalag mélysége(T2) | 15,8 mm |
| Szalag szélessége:(W) | 56 mm |
| Szalagzseb mélysége(K0) | 15,3 mm |
| Szalagzseb magasság (A0) | 28,4 mm |
| Szalagzseb szélessége (B0) | 39,06 mm |
| Szalagzseb leválasztás (P1) | 36 mm |
| Szalaglyuk leválasztás (E) | 1,75 mm |
| Szalagzseb leválasztás (F) | 26,2 mm |
| Dobos tekercs átmérője ∅ (A) | 330 mm |
| Felületi ellenállás | Rs = 109 - 1012 Ω |
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Product Change Notification |
[249823](https://mdcop.weidmueller.com/mediadelivery/asset/900_249823)
[249824](https://mdcop.weidmueller.com/mediadelivery/asset/900_249824) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9,1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Jóváhagyások |  |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
