Tulajdonságok

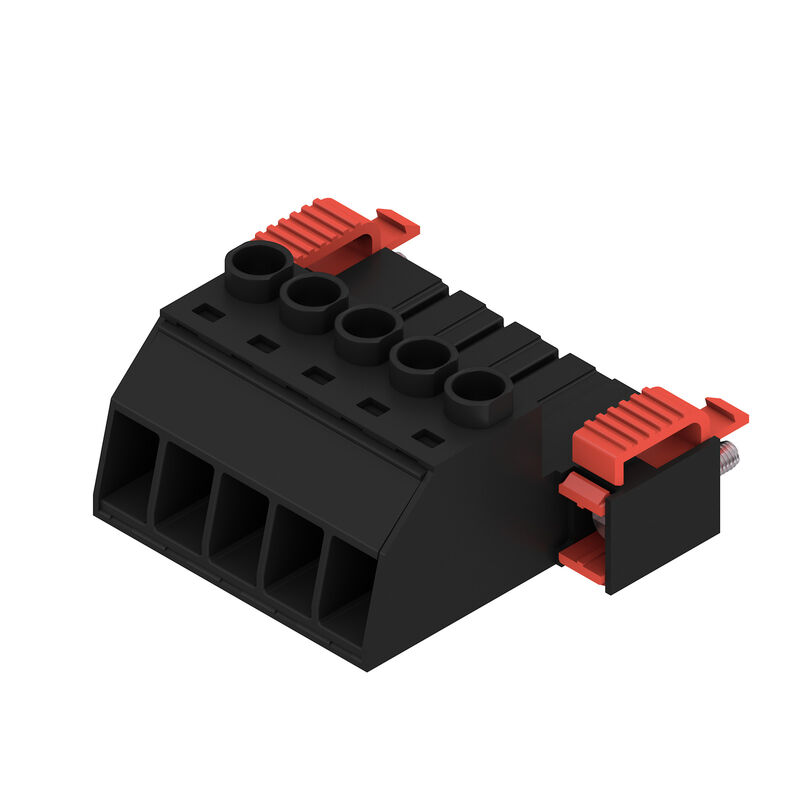

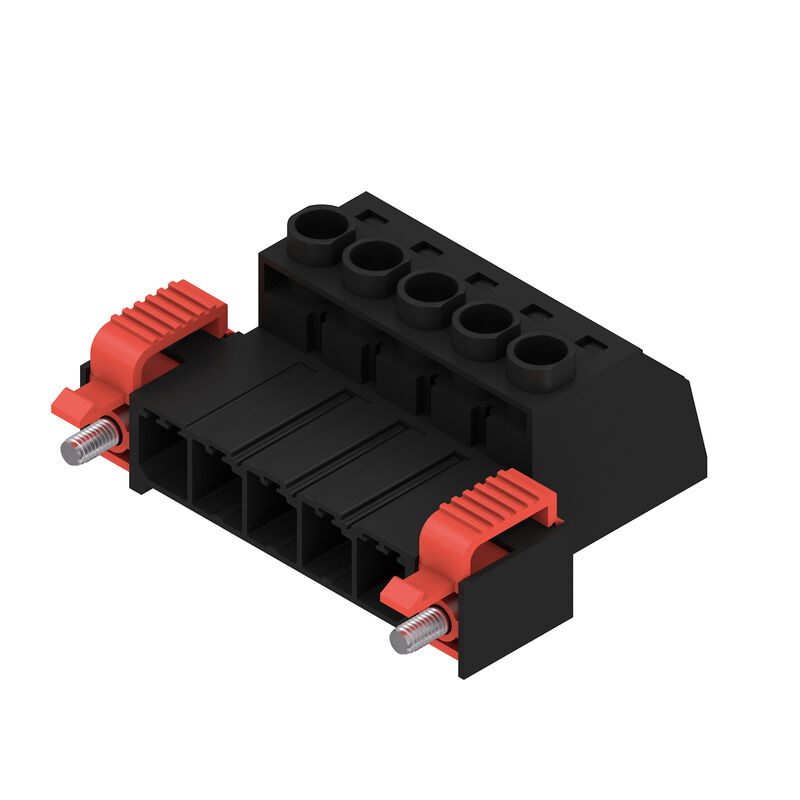

| Verzió | NYÁK dugaszoló csatlakozó, dugasz, 7.62 mm, Pólusszám: 5, 180°, Csavaros csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 6 mm², Doboz |
| Rendelési szám | 1951020000 |
| Típus | SVZ 7.62HP/05/180SFC SN BK BX |
| EAN | 4032248629923 |
| Qty. | 50 Darab |
| Termékadatok |
IEC: 1000 V / 57 A / 0.2 - 10 mm² UL: 600 V / 42 A / AWG 24 - AWG 8 |
| Csomagolás | Doboz |
| Mélység | 47,28 mm |
| Mélység (coll) | 1,861 inch |
| Magasság | 23,1 mm |
| Magasság (coll) | 0,909 inch |
| Szélesség | 53,34 mm |
| Szélesség (coll) | 2,1 inch |
| Nettó tömeg | 29,62 g |
| Termékcsalád | OMNIMATE Power - sorozat BV/SV 7.62HP |
| Csatlakozás típusa | Terepi csatlakozás |
| Vezetékcsatlakozás-technika | Csavaros csatlakozás |
| Osztás, mm (P) | 7,62 mm |
| Osztás, inch (P) | 0,3 " |
| Vezeték kimeneti irány | 180° |
| Pólusszám | 5 |
| L1, mm | 30,48 mm |
| L1, inch | 1,2 " |
| Sorok száma | 1 |
| Érintkezősorok száma | 1 |
| Névleges keresztmetszet | 6 mm² |
| Érintésvédelem a DIN VDE 57 106 szerint | Ujjak számára biztonságos |
| Érintésvédelem a DIN VDE 0470 szerint | IP20 dugaszolt |
| Védelmi osztály | IP20 |
| Térfogati ellenállás | 4,50 mΩ |
| Kódolható | Igen |
| Csupaszolási hossz | 12 mm |
| Meghúzási nyomaték csavaros peremhez, min. | 0,2 Nm |
| Meghúzási nyomaték csavaros peremhez, max. | 0,3 Nm |
| Meghúzási nyomaték, min. | 0,5 Nm |
| Meghúzási nyomaték, max. | 0,6 Nm |
| Biztosítócsavar | M 3 |
| Csavarhúzó éle | 0,6 x 3,5 |
| Dugaszolási ciklusok | 25 |
| Szigetelőanyag | PA GF |
| Szín | fekete |
| Színskála (hasonló) | RAL 9011 |
| Szigetelőanyag csoport | II |
| Kúszóútképzési összehasonlítási szám (CTI) | ≥ 500 |
| UL 94 éghetőségi osztály | V-0 |
| Érintkező alapanyaga | Cu-ötvözet |
| Érintkező anyaga | Cu-ötvözet |
| Érintkező felület | ónozott |
| Dugaszolható csatlakozás rétegszerkezete | 4...6 µm Sn fényes |
| Tárolási hőmérséklet, min. | -40 °C |
| Tárolási hőmérséklet, max. | 70 °C |
| Üzemi hőmérséklet, min. | -50 °C |
| Üzemi hőmérséklet, max. | 125 °C |
| Hőmérsékleti tartomány, telepítés, min. | -25 °C |
| Hőmérsékleti tartomány, telepítés, max. | 125 °C |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,2 mm² |
| Rögzítési tartomány, névleges csatlakozás, max. | 6 mm² |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 22 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 8 |
| Tömör, min. H05(07) V-U | 0,2 mm² |
| Tömör, max. H05(07) V-U | 6 mm² |
| Flexibilis, min. H05(07) V-K | 0,5 mm² |
| Flexibilis, max. H05(07) V-K | 10 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min. | 0,25 mm² |
| műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max. | 6 mm² |
| érvéghüvellyel, DIN 46228 1. pont, min. | 0,25 mm² |
| érvéghüvellyel, DIN 46228 pt 1, max. | 6 mm² |
| Illesztőcsap az EN 60999 szerint a x b; ø | 2,8 mm x 2,0 mm; 2,4 mm |
| Rögzíthető vezeték |
|
| Hivatkozási szöveg |
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani. |
| szabvány szerint tesztelve |
IEC 60664-1
IEC 61984 |
| Névleges áram, min. pólusszám (Tu=20 °C) | 57 A |
| Névleges áram, maximális pólusszám (Tu=20 °C) | 41 A |
| Névleges áram, min. pólusszám (Tu=40°C) | 41 A |
| Névleges áram, maximális pólusszám (Tu=40°C) | 41 A |
| Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 1 000 V |
| Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez | 800 V |
| Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 6 kV |
| Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez | 8 kV |
| Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez | 8 kV |
| Rövid idejű határáram ellenállás | 3 x 1, 420 A-rel |
| Hézag, min. | 13,56 mm |
| Kúszóút, min. | 13,8 mm |
| Intézet (CSA) | CSA |
| Tanúsítvány száma (CSA) | 200039-1534443 |
| Névleges feszültség (B felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (C felhasználási csoport / CSA) | 600 V |
| Névleges feszültség (D felhasználási csoport / CSA) | 600 V |
| Névleges áram (B felhasználási csoport / CSA) | 35 A |
| Névleges áram (C felhasználási csoport / CSA) | 35 A |
| Névleges áram (D felhasználási csoport / CSA) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 24 |
| Vezeték keresztmetszet, AWG, max. | AWG 10 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Intézet (cURus) | CURUS |
| Tanúsítvány száma (cURus) | E60693 |
| Névleges feszültség (B felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (C felhasználási csoport / UL 1059) | 600 V |
| Névleges feszültség (D felhasználási csoport / UL 1059) | 600 V |
| Névleges áram (B felhasználási csoport/ UL 1059) | 42 A |
| Névleges áram (C felhasználási csoport/ UL 1059) | 42 A |
| Névleges áram (D felhasználási csoport/ UL 1059) | 5 A |
| Vezeték keresztmetszet, AWG, min. | AWG 24 |
| Vezeték keresztmetszet, AWG, max. | AWG 8 |
| Hivatkozás a tanúsítási értékekre | A megadott adatok maximális értékek - lásd a tanúsítványt. |
| Csomagolás | Doboz |
| VPE hosszúság | 335 mm |
| VPE szélesség | 147 mm |
| VPE magasság | 89 mm |
| Teszt: Jelölések tartóssága |
|
| Teszt: Helytelen illesztés (nem felcserélhetők) |
|
| Teszt: Rögzíthető keresztmetszet |
|
| Vezetékek sérülésének és véletlen meglazulásának vizsgálata |
|
| Kihúzási vizsgálat |
|
| IPC megfelelőség | A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük. |
| Megjegyzések |
|
| Approval/Certificate/Document of Conformity | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_71474) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1951020000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1951020000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1951020000&norm=0) |
| Product Change Notification |
[20220208 Visual change Temporarily different color for connectors and accessories](https://mdcop.weidmueller.com/mediadelivery/asset/900_251161)
[20220208 Visuelle Änderung Vorübergehend anderer Farbton für Steckverbinder und Zubehör](https://mdcop.weidmueller.com/mediadelivery/asset/900_251162) [Packing change of BVZ 7.62HP and SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317459) [Änderung der Verpackung BVZ 7.62HP und SVZ 7.62HP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317460) |
| User Documentation | [QR-Code product handling video](https://mdcop.weidmueller.com/mediadelivery/asset/900_78421) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| Kiadványok |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
| ETIM 8.0 | EC002638 |
| ETIM 9.0 | EC002638 |
| ECLASS 9.0 | 27-44-03-09 |
| ECLASS 9,1 | 27-44-03-09 |
| ECLASS 10.0 | 27-44-03-09 |
| ECLASS 11.0 | 27-46-02-02 |
| ECLASS 12.0 | 27-46-02-02 |
| ECLASS 13.0 | 27-46-02-02 |
| Jóváhagyások |   |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (cURus) | E60693 |
