UR20-15AI-U-16-DIAG
UR20-15AI-U-16-DIAG

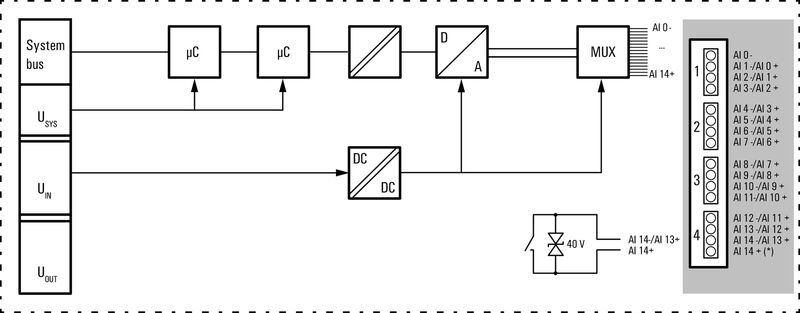

Block diagram
UR20-15AI-U-16-DIAG

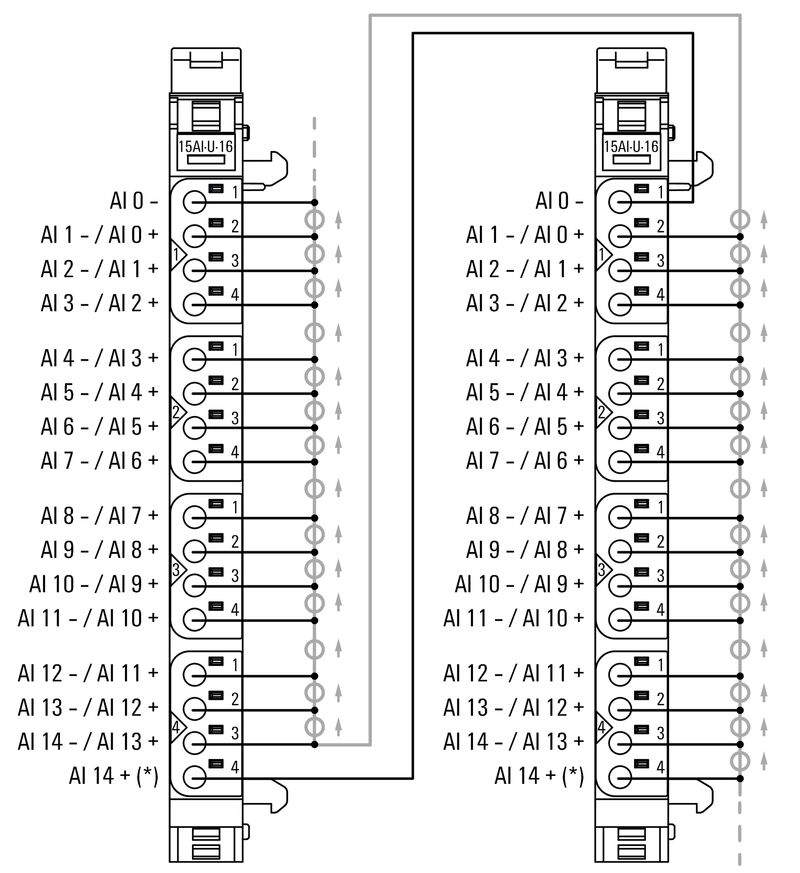

Connection diagram
UR20-15AI-U-16-DIAG
A rövidítések magyarázata

UR20-15AI-U-16-DIAG

Ez a termék még nem elérhető.

Remote I/O modul, IP20

Cikkszám 3039320000
Adatlap letöltése Tervezési támogatás Termékdokumentáció
Tartozékok 11 Kapcsolódó termékek 17
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek analóg bemenetek Csatlakozási adatok Általános adatok Tápellátás Rendszer adatok Besorolások

Tanúsítványok

Jóváhagyások
![CULUS](/picture/CULUS.gif) ![CULUSEX](/picture/CULUSEX.gif)
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E141197
Tanúsítvány száma (EAC)
E223527

Általános rendelési adatok

Változat
Remote I/O modul, IP20
Rendelési szám
3039320000
Típus
UR20-15AI-U-16-DIAG
GTIN (EAN)
4099987008020
Qty.
1 Darab

Méretek és tömegek

Mélység
76 mm
Mélység (coll)
2,992 inch
Magasság
120 mm
Magasság (coll)
4,724 inch
Szélesség
11,5 mm
Szélesség (coll)
0,453 inch
Nettó tömeg
88 g

Hőmérsékletek

Tárolási hőmérséklet
-40 °C ... +85 °C
Üzemi hőmérséklet
-20 °C...60 °C

analóg bemenetek

Analóg bemenetek száma
15
Belső ellenállás I
1 MΩ
Belső ellenállás, U
200 kΩ
Bemeneti ellenállás
≥ 200 kΩ
Egyedi csatorna diagnosztika
Igen
Felbontás
16 Bit
Input value
Feszültség U
Modul diagnosztika
Igen
Polaritás-felcseréléssel szembeni védelem
Nem
Pontosság
max. 0,1% FSR (25 °C-on)
Rövidzárlatbiztos
Igen
Supply voltage for potentiometer
24 V DC +20 %/ -15 %
Szenzor csatlakozás
1-vezetékes csatlakozás sorba kapcsolt cellák feszültségméréshez
2-vezetékes csatlakozás differenciált feszültségméréshez
Szenzor tápellátás
Nem
Átváltási idő
1 ms

Csatlakozási adatok

Csatlakozás típusa
PUSH IN

Általános adatok

Tartósín
TS 35

Tápellátás

Polaritás-felcseréléssel szembeni védelem
Nem
Tápfeszültség
24V DC +20 %/-15 % (according to IEC 61131)
Áramfelvétel I-tőlrendsz., típ.
6 mA
Áramfelvétel innen: IIN (megfelelő tápellátó szegmens)
18.8 mA

Rendszer adatok

Csatlakozás módja
PUSH IN
Galvanikus leválasztás
mező- és teljesítménysínek között: 1500 V DC állandó (PD:2; OV:2; RI)
mező- és rendszerbusz között: 1500 V DC állandó (PD:2; OV:2; RI)
Interfész
u-remote rendszerbusz
Modul típusa
Analóg bemeneti modul
Rendszerbusz átviteli sebessége, max.
48 MBit/s

Besorolások

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
