VPU AC I 0 300/12.5 LCF
VPU AC I 0 300/12.5 LCF
電気記号

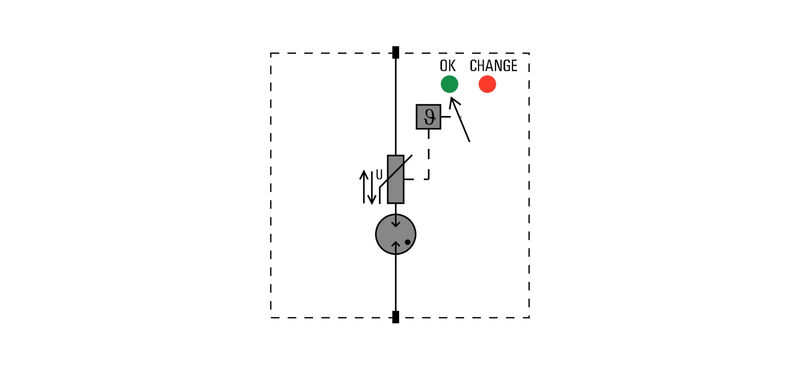

Schematic circuit diagram

VPU AC I 0 300/12.5 LCF

, 過電圧保護

商品番号 2636900000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 3 関連製品 13
承認 一般注文データ Dimensiones y pesos 温度 失敗の確率 環境製品コンプライアンス 公称データUL 一般データ 公称データIEC/EN 接続データ 電気データ 一般データ 保証 製品イメージ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E3542610000

一般注文データ

バージョン
, 過電圧保護
注文番号
2636900000
種別
VPU AC I 0 300/12.5 LCF
GTIN (EAN)
4050118679243
数量
1 items

Dimensiones y pesos

深さ
80 mm
奥行き（インチ）
3.15 inch
高さ
45 mm
高さ（インチ）
1.772 inch
幅
18 mm
幅（インチ）
0.709 inch
正味重量
108 g

温度

保管温度
-40 °C...85 °C
動作温度
-40 °C...85 °C
湿度
湿度5～95%

失敗の確率

MTBF
15 a

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

公称データUL

定格電圧 UN
240 V
MCOV (L/N-PE)
300 V
In
20 kA
カテゴリー
SPD TYPE 4CA
証明書番号（cURus）
E3542610000
MODE
L-N
L-G
VPR (L-N)
1,220 V
VPR (L-PE)
1,220 V
電圧種別
AC

一般データ

UL 94 可燃性等級
V-0
セグメント
電源分配
バージョン
過電圧保護
保護度合い
IP20がインストール済み
光学機能表示
緑色 = OK、赤色 =アレスタに欠陥あり – 交換
動作高度
≤ 4000 m
色
橙色
設計
取付けハウジング、1TE

公称データIEC/EN

EN 61643-11に準拠した要件クラス
T1
T2
IEC 61643-11への要求事項カテゴリー準拠
タイプI
タイプII
U での漏電流n
1 µA
エネルギー調整（≤10 m）
タイプ I
タイプ II
タイプ III
シグナリング接点
いいえ
一体型バックアップヒューズ
いいえ
主電圧
240 V
保護レベル Up I にてN （L/N-PE）
≤ 1.5 kV
周波数範囲、最大
60 Hz
周波数範囲、最小
50 Hz
定格電圧 (AC)
230 V
応答時間/フォールバック時間
≤ 25 ns
放電電流 In (8/20µs) 導体 - PE
20 kA
放電電流 I最大 (8 / 20µs) 導体 - PE
65 kA
最大連続電圧、Uc（AC）
300 V
極数
1
標準
IEC61643-11, EN61643-11
UL 1449
雷テスト電流Iimp(10/350 µs) (L-PE)
12.5 kA
電圧種別
AC

接続データ

接続方式
プラグイン接続
導体断面、固定式、最大
35 mm²
配線接続断面、細径撚線、最大
25 mm²

電気データ

電圧種別
AC

一般データ

極数
1
保護度合い
IP20がインストール済み
色
橙色

保証

時間間隔
5 年

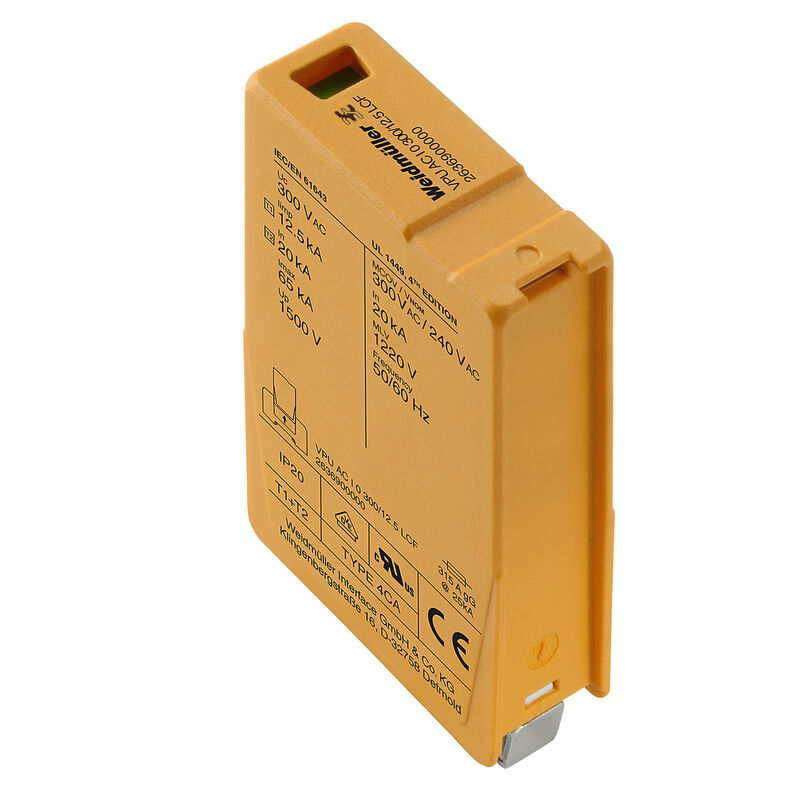

製品イメージ

図表タイトル 02
製品イメージ

分類

ETIM 8.0
EC001457
ETIM 9.0
EC001457
ETIM 10.0
EC001457
ECLASS 14.0
27-17-12-04
ECLASS 15.0
27-17-12-04
