Tulajdonságok
| Változat | Túlfeszültség-védelem műszerekhez és vezérléshez, figyelmeztető funkció / működéskijelző nélkül, UP(L/N-PE) 250 V |
| Rendelési szám | 8924670000 |
| Típus | VSPC RS485 2CH |
| GTIN (EAN) | 4032248696314 |
| Qty. | 1 Darab |
| Mélység | 69 mm |
| Mélység (coll) | 2,717 inch |
| Magasság | 90 mm |
| Magasság (coll) | 3,543 inch |
| Szélesség | 17,8 mm |
| Szélesség (coll) | 0,701 inch |
| Nettó tömeg | 27,5 g |
| Tárolási hőmérséklet | -40 °C...80 °C |
| Üzemi hőmérséklet | -40 °C...70 °C |
| Páratartalom | 5...96 % |
| SIL az IEC 61508 szerint | 3 |
| MTTF | 2 003 a |
| SFF | 92,54 % |
| λges | 57 |
| PFH, 1*10-9 óránként | 4.25 |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| Tanúsítvány száma (UL) | E311081 |
| UL tanúsítvány | [UL 497b Certificate](PDF/E311081VOL1SEC2.pdf) |
| A, B gázcsoport | IIC |
| Belső induktív ellenállás, max. LI | 0 µH |
| Belső kapacitás, max. CI | 11 nF |
| Bemenő feszültség, max. Ui | 6,4 V |
| C gázcsoport | IIB |
| D gázcsoport | IIA |
| Kivitel |
sorkapocs
Egyéb |
| Szegmens | Mérés - vezérlés - szabályozás |
| Szín | narancssárga |
| UL 94 éghetőségi osztály | V-0 |
| Változat | figyelmeztető funkció / működéskijelző nélkül |
| Védelmi osztály | IP20 |
| Szennyezés súlyossága | 2 |
| Túlfeszültség kategória | III |
| Beillesztési veszteség | 113,7 MHz |
| Feszültség típusa | AC/DC |
| Impulzus alaphelyzetbe állítási kapacitás | ≤ 20 ms |
| Jelzőérintkező | Nem |
| Jelátviteli tulajdonságok (-3 dB) | 113,6 MHz |
| Kisülési áram In (8/20 µs) GND-PE | 2,5 kA |
| Kisülési áram In (8/20 µs) vezeték-PE | 2,5 kA |
| Kisülési áram In (8/20 µs) vezeték-vezeték | 2,5 kA |
| Követelmény kategória IEC 61643-21 szerint |
C1
C2 C3 D1 |
| Levezetőáram Imax. (8/20µs) föld-PE | 10 kA |
| Levezetőáram Imax. (8/20µs) vezeték-PE | 2 x 10 kA |
| Levezetőáram Imax. (8/20µs) vezeték-vezeték | 10 kA |
| Max. folytonos feszültség, Uc (AC) | 5 V |
| Max. folytonos feszültség, Uc (DC) | 6.4 V |
| Névleges feszültség (AC) | 5 V |
| Névleges feszültség (DC) | 5 V |
| Névleges áram, IN | 450 mA |
| Pólusszám | 1 |
| Szabványok | IEC 61643-21 |
| Térfogati ellenállás | 2,20 Ω |
| Túlterhelés - meghibásodás üzemmód | 2. üzemmód |
| Villám mérési áram, Iimp (10/350 µs) föld-PE | 0,2 kA |
| Villám mérési áram, Iimp (10/350 µs) vezeték-PE | 2 x 0,2 kA |
| Villám mérési áram, Iimp (10/350 µs) vezeték-vezeték | 0,2 kA |
| Védelmi szint a kimeneti oldalon, vezeték-PE 1 kV/µs, jellemzően | 10 V |
| Védelmi szint a kimeneti oldalon, vezeték-vezeték 1 kV/µs, jellemzően | 10 V |
| Védelmi szint a kimeneti oldalon, vezeték-vezeték 8/20 µs, jellemzően | 15 V |
| Védelmi szint, UP (típus) | 250 V |
| Védettségi szint, UP GND – PE | 500 V |
| Védettségi szint, UP Vezeték – PE | 35 V |
| Védettségi szint, UP Vezeték – vezeték | 15 V |
| Áramlökés-teherbírás, C1 | <1 kA 8/20 μs |
| Áramlökés-teherbírás, C3 | 100 A 10/1000 μs |
| Áramlökés-teherbírás, D1 | 2,5 kA 10/350 μs |
| Áramtovábbítási kapacitás, C2 | 5 kA 8/20 μs |
| GOST tanúsítvány | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Csatlakozás típusa | Dugaszolható VSPC BASE-be |
| Feszültség típusa | AC/DC |
| Pólusszám | 1 |
| Védelmi osztály | IP20 |
| Szín | narancssárga |
| cUL tanúsítvány | [cUL Certificate](pdf/VSPC.PDF) |
| Időköz | 5 év |
| Termékinformáció | 2. mód: Az az állapot, amikor az SPD feszültségszabályozó része rövidzárlatos volt az SPD-n belüli nagyon alacsony impendancia miatt. A vonal nem működik, a mérőberendezés azonban továbbra is védve van rövidzárlat ellen. |
| Approval/Certificate/Document of Conformity |
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329)
[EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_86287) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45911) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8924670000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8924670000) |
| User Documentation | [Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35342) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9,1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

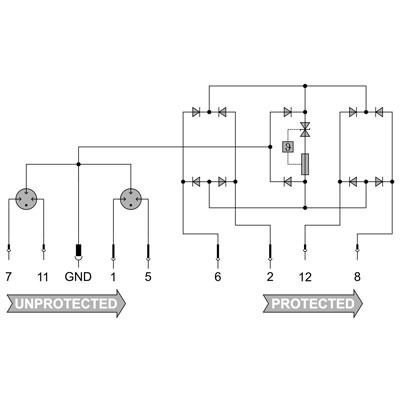

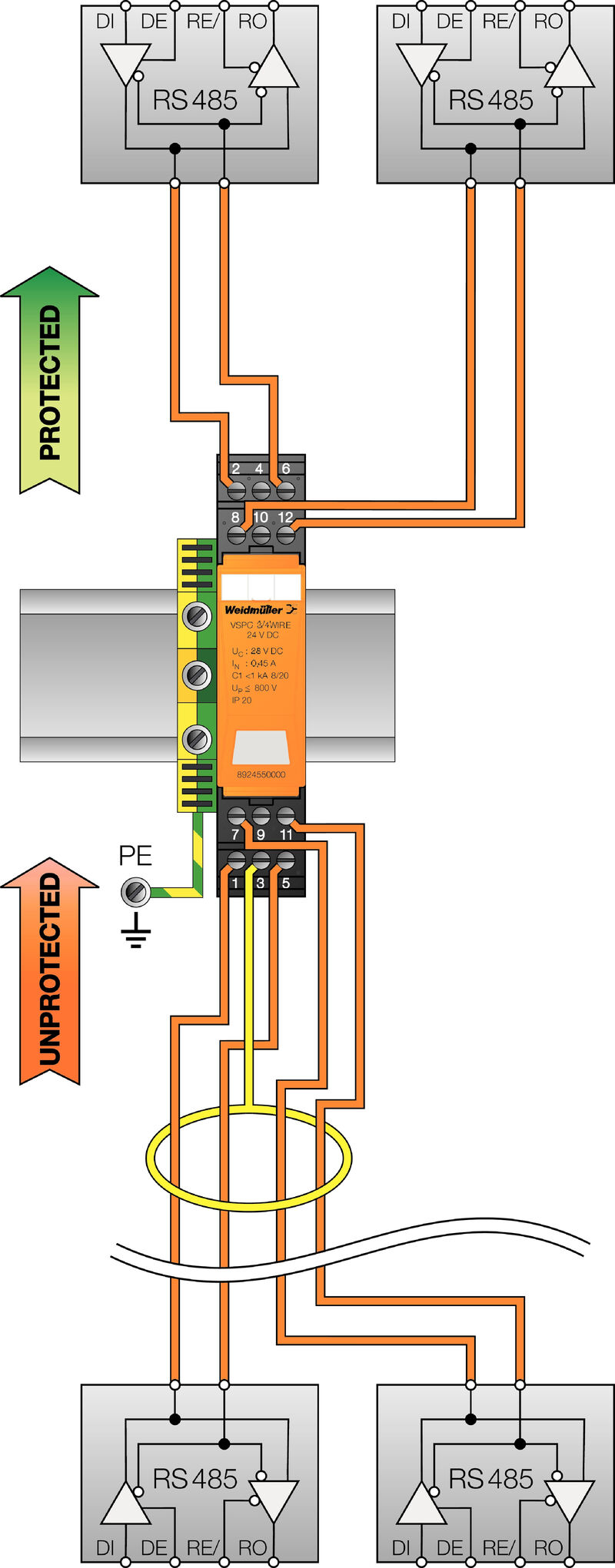

| Hosszspecifikáció | Túlfeszültségvédő dugó VSPC BASE 2CL alapelemmel együtt történő használatra, két földfüggetlen táplálású jelkábelhez és földeléshez, pl. buszrendszerekben való alkalmazásra. Kétfokozatú védőáramkör, durva védelemmel, leválasztó ellenállásokkal és finom védelemmel a jelhuzalok között, kiegészítő durva közös módusú feszültségvédelem a föld felé. A dugó és az alapelem mechanikus azonosítása a kapcsoló típusa és a névleges feszültség szerint. Védett dugó kódolótüskével és ellenprofillal az alapelemhez. A dugót jelöléssel lehet ellátni. |
| Rövid specifikáció | Túlfeszültségvédő dugó VSPC BASE 2CL alapelemhez, transzverzális feszültség durva és finom védelem földfüggetlen táplálású, IT jelkábelekhez, durva közös módusú feszültségvédelem a föld felé. Verzió: 5 V DC |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UL) | E311081 |
