WGKV 10/Z BK BX
Illustration du produit
Figure similaire
WGKV 10/Z BK BX

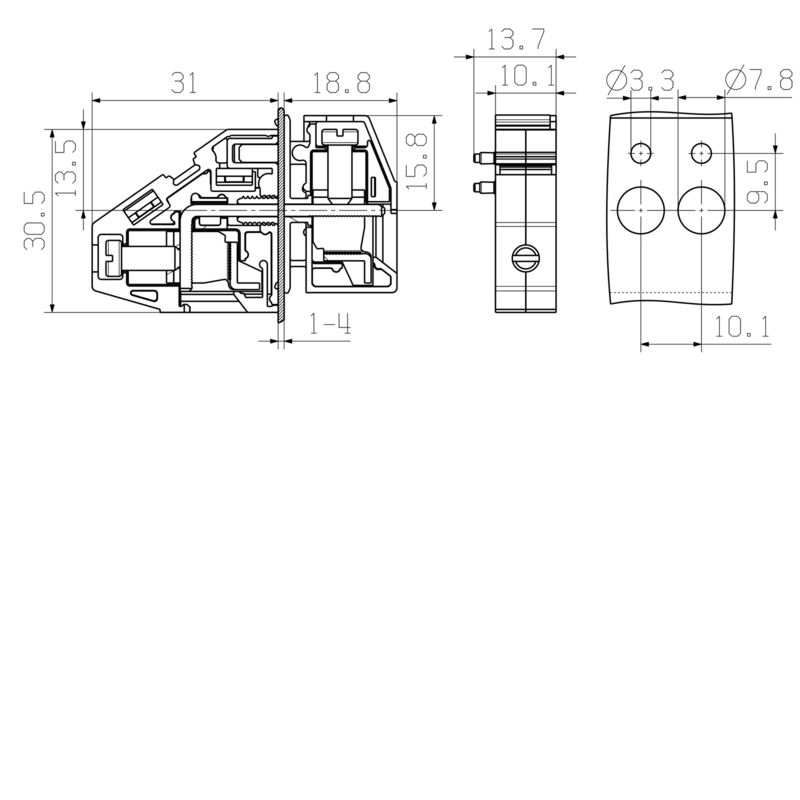

Dimensional drawing
WGKV 10/Z BK BX
Courbe de dérating

WGKV 10/Z BK BX

OMNIMATE Power - series WGK, Feed-through terminal, Rated cross-section: 10 mm², Wemid (PA), Direct mounting, Feed-through (bushing)

Art.-Nr. 2439580000
Datenblatt herunterladen Soutien à l'ingénierie Téléchargements de produits
Accessoires 6 Autres produits de la même gamme 7
Zulassungen General ordering data Dimensions and weights Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Rated data acc. to IEC Datos nominales según CSA Rated data acc. to UL 1059 Packing Indicación importante Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
OMNIMATE Power - series WGK, Feed-through terminal, Rated cross-section: 10 mm², Wemid (PA), Direct mounting, Feed-through (bushing)
Číslo objednávky
2439580000
Typ
WGKV 10/Z BK BX
GTIN (EAN)
4050118468137
Množství
50 items
Product data
IEC: 500 V / 57 A / 0.5 - 16 mm²
UL: 300 V / 65 A / AWG 24 - AWG 6
Packaging
Box

Dimensions and weights

Výška
30,5 mm
Height (inches)
1,201 inch
Height of lowest version
30,5 mm
Šířka
13,7 mm
Anchura (pulgadas)
0,539 inch
Délka
13,7 mm
Length (inches)
0,539 inch
Čistá hmotnost
19,98 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Systemkennwerte

Skupina produktů
OMNIMATE Power - Serie WGK
Metoda připojení vodiče
Screw connection
Směr výstupu vodiče
90°/270°
Počet pólů
1
Množství řady kolíků
1
Vybavuje zákazník
Ja
Hrot šroubováku
0,8 x 4,0
Couple de serrage, min.
1,2 Nm
Couple de serrage, max.
2,4 Nm
Vis de serrage
M 4
Longueur de dénudage
11 mm
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
Type de raccordement 1
Étriers
Type de raccordement 2
Etrier

Werkstoffdaten

Izolační materiál
Wemid (PA)
Barevný
black
Barevný graf (podobné)
RAL 9011
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Cu-alloy
Povrch kontaktu
tinned
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Anschließbare Leiter

Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
16 mm²
Průřez propojení AWG, min.
AWG 24
Průřez propojení AWG, max.
AWG 6
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
16 mm²
Stočené, min. H07V-R
10 mm²
Stočené, max. H07V-R
16 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
10 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
10 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
10 mm²
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
Referenční text
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
Jmenovitý proud, min. počet pólů (Tu=20 °C)
57 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
57 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
500 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
6 kV

Datos nominales según CSA

Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
65 A
Jmenovitý proud (aplikační skupina C / CSA)
65 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 24
Průřez vodiče AWG, max.
AWG 6

Rated data acc. to UL 1059

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
65 A
Jmenovitý proud (aplikační skupina C / UL 1059)
65 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 6
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Packing

Balení
Box
Délka VPE
210 mm
Šířka VPE
128 mm
Výška VPE
83 mm

Indicación importante

Poznámky
  • Las distancias en el aire y de fuga respecto a otros componentes se deben dimensionar convenientemente, según las normas de aplicación relevantes. En el equipo, esto se puede garantizar mediante un sellado total o utilizando placas distanciadoras adicionales.
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Colores: SW = negro; GN/YL = verde/amarillo; GY = gris
  • Más variantes bajo solicitud
  • WGK: tensión nominal de las paredes de plástico: 1 - 4 mm = 500 V; paredes metálicas: 1 - 2,5 mm = 400 V; paredes metálicas: 2,5 - 4 mm = 250 V
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC001283
ETIM 9.0
EC001283
ETIM 10.0
EC001283
ECLASS 14.0
27-14-11-34
ECLASS 15.0
27-14-11-34
