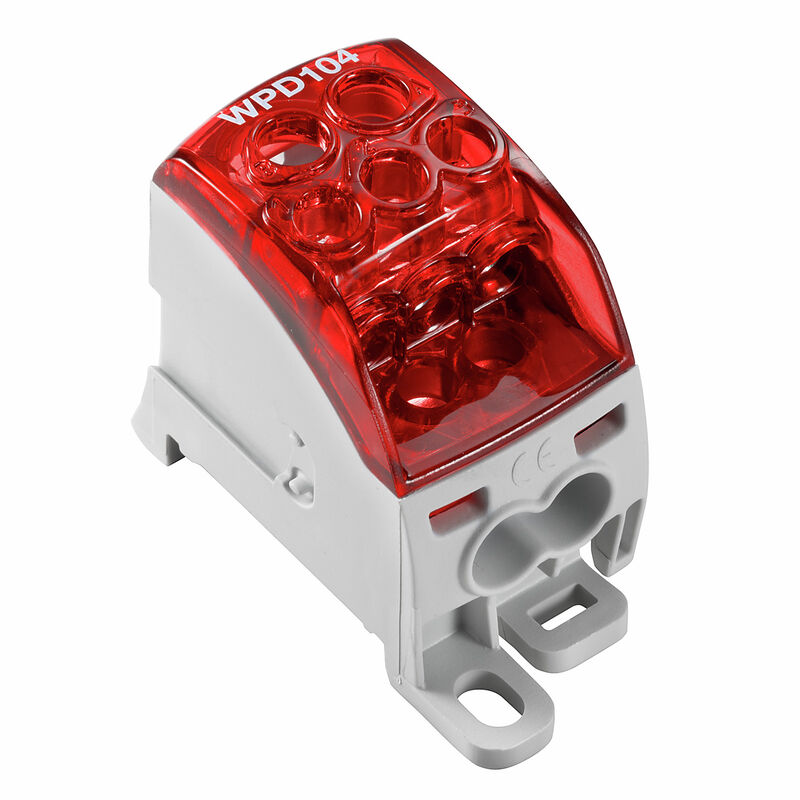

WPD 104 1X25+1X16/2X16+3X10 RD

Potenciálelosztó kapocs, Csavaros csatlakozás, piros, 25 mm², 164 A, 1000 V, Csatlakozások száma: 6, Szintek száma: 1, Rögzítőlemez, TS 35, V-0, Wemid

Cikkszám 2725260000

Tulajdonságok

Általános rendelési adatok

Változat	Potenciálelosztó kapocs, Csavaros csatlakozás, piros, 25 mm², 164 A, 1000 V, Csatlakozások száma: 6, Szintek száma: 1, Rögzítőlemez, TS 35, V-0, Wemid
Rendelési szám	2725260000
Típus	WPD 104 1X25+1X16/2X16+3X10 RD
GTIN (EAN)	4050118796629
Qty.	1 Darab

Méretek és tömegek

Mélység	49 mm
Mélység (coll)	1,929 inch
Magasság	68 mm
Magasság (coll)	2,677 inch
Szélesség	31,5 mm
Szélesség (coll)	1,24 inch
Nettó tömeg	95 g

Hőmérsékletek

Tárolási hőmérséklet	-25 °C...55 °C
Folyamatos üzemi hőmérséklet., min.	-50 °C
Folyamatos üzemi hőmérséklet., max.	130 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot	Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)	6c
REACH SVHC	Lead 7439-92-1
SCIP	e1c310ef-6b67-4efa-80a6-d307472f4de9

Anyag adatok

Anyag	Wemid
Szín	piros
UL 94 éghetőségi osztály	V-0

Rendszer specifikációk

Változat	Csavaros csatlakozás
Véglap szükséges	Nem
Potenciálok száma	1
Szintek száma	1
Rögzítési pontok száma szintenként	2
Potenciálok száma szintenként	1
Keresztkötött szintek belül	Igen
Sín	Rögzítőlemez TS 35
N funkció	Nem
PE működés	Nem
PEN funkció	Nem

Kiegészítő műszaki adatok

Felszerelés típusa	Felpattintható
Nyitott oldala	zárt
Robbanásbiztosság szempontjából bevizsgált változat	Igen

Rögzíthető vezetékek (kiegészítő csatlakozás)

Csatlakozás típusa, kiegészítő csatlakozás

Csavaros csatlakozás

Rögzíthető vezetékek (névleges csatlakozás)

Csatlakozás típusa	Csavaros csatlakozás
Csatlakozás típusa 2	Csavaros csatlakozás
Csatlakozási irány	oldalt

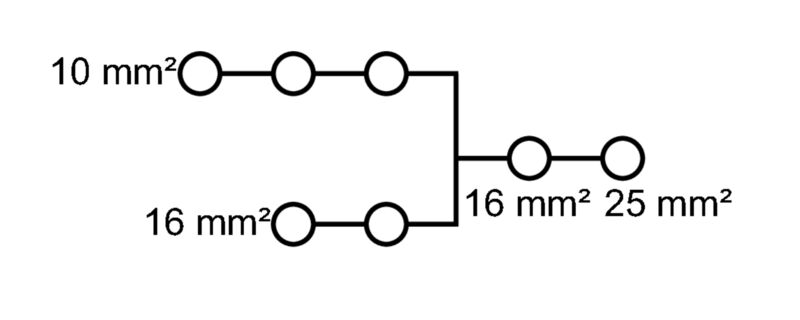

Csatlakozások száma	6
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.	16 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.	25 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás	25 mm²

Általános

Pólusszám	1
Szabványok	IEC 60947-7-1 UL 1059
Sín	Rögzítőlemez TS 35

Névleges adatok

Névleges keresztmetszet	25 mm²
Névleges feszültség	1 000 V
Névleges AC feszültség	1 000 V
Névleges DC feszültség	1 000 V
Névleges áram	164 A
Szabványok	IEC 60947-7-1 UL 1059

Fontos megjegyzés

Termékinformáció

Az aljzat megfelel a V-2 gyúlékonysági osztálynak, az UL94 szerint.

Letöltések

Approval/Certificate/Document of Conformity	[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_105794) [UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253936) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89230) [VDE Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_153698) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253013) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165223) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_249776)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2725260000)
User Documentation	[DATA SHEET WPD 104](https://mdcop.weidmueller.com/mediadelivery/asset/900_89309) [Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919) [Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)

Besorolások

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9,1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-19
ECLASS 14.0	27-25-01-19
