Tulajdonságok

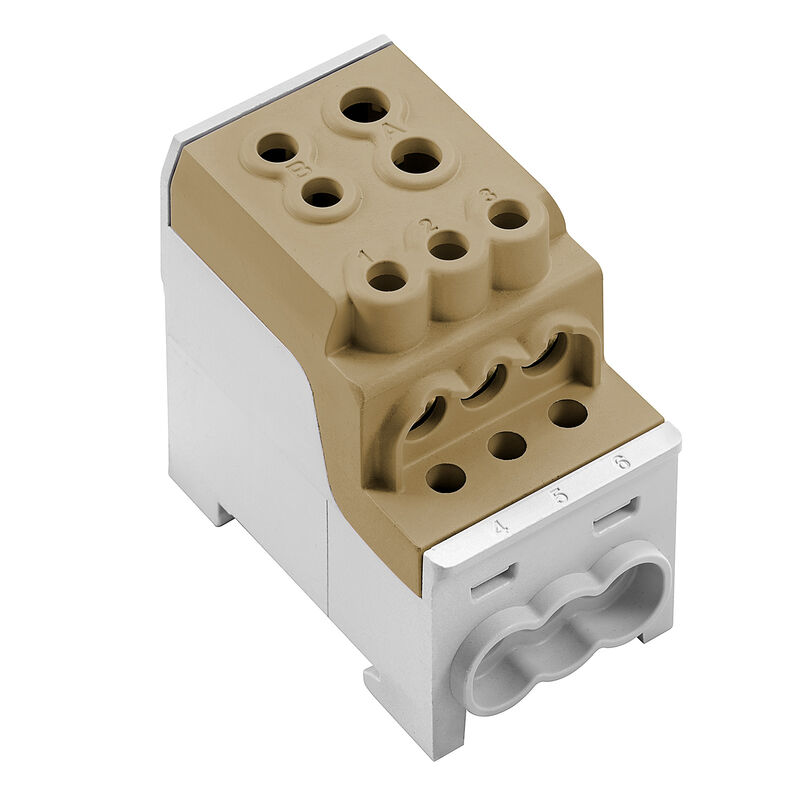

| Változat | Potenciálelosztó kapocs, Csavaros csatlakozás, barna, 70 mm², 200 A, 1000 V, Csatlakozások száma: 8, Szintek száma: 1, TS 35, V-0, Wemid |
| Rendelési szám | 2814520000 |
| Típus | WPD 110 1X70+1X35/6X16 BN |
| GTIN (EAN) | 4064675299769 |
| Qty. | 3 Darab |
| Mélység | 63 mm |
| Mélység (coll) | 2,48 inch |
| Magasság | 69,75 mm |
| Magasság (coll) | 2,746 inch |
| Szélesség | 38,5 mm |
| Szélesség (coll) | 1,516 inch |
| Nettó tömeg | 273,333 g |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 130 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétellel |
| RoHS alóli kivétel (ha van/ismert ilyen) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9436182c-fbd0-49e8-bf45-a0deac7233a9 |
| Anyag | Wemid |
| Szín | barna |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Csavaros csatlakozás |
| Véglap szükséges | Nem |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 8 |
| Keresztkötött szintek belül | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felpattintható | Igen |
| Felszerelés típusa | Felpattintható |
| Robbanásbiztosság szempontjából bevizsgált változat | Igen |
| Csatlakozás típusa, kiegészítő csatlakozás | Csavaros csatlakozás |
| Csatlakozás típusa | Csavaros csatlakozás |
| Csatlakozás típusa 2 | Csavaros csatlakozás |
| Csatlakozási irány | oldalt |
| Csatlakozások száma | 8 |
| Rögzítési tartomány, névleges csatlakozás, max. | 70 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 6 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 10 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 50 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 70 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 70 mm² |
| Pólusszám | 1 |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 4 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 10 |
| Névleges keresztmetszet | 70 mm² |
| Névleges feszültség | 1 000 V |
| Névleges AC feszültség | 1 000 V |
| Névleges DC feszültség | 1 500 V |
| Névleges áram | 200 A |
| Szennyezés súlyossága | 3 |
| Túlfeszültség kategória | III |
| Approval/Certificate/Document of Conformity | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_313288) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2814520000) |
| User Documentation |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9,1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Jóváhagyások |  |
| ROHS | Megfelel |
