WTA 1 WDU1.5

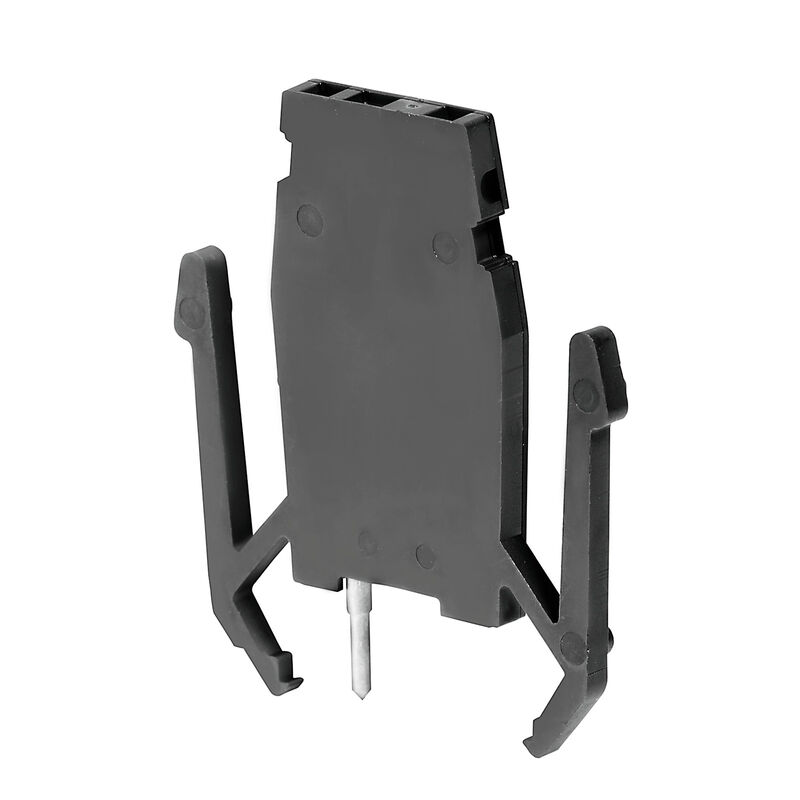

Illustrazione del prodotto
Come da figura

WTA 1 WDU1.5

Adattatore di prova (Morsetto), 1.5 mm², 250 V, 6 A

N. articolo 1632290000
Download foglio dati Supporto ingegneristico Download dei prodotti
È accessorio di 12 Prodotti correlati 88
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Dimensioni Generale Dati dimensionamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Adattatore di prova (Morsetto), 1.5 mm², 250 V, 6 A
Order No.
1632290000
Tipo
WTA 1 WDU1.5
GTIN (EAN)
4008190257361
CPZ
25 Pezzo

Dimensioni e pesi

Profondità
75 mm
Profondità (pollici)
2,953 inch
Posizione verticale
66.1 mm
Altezza (pollici)
2,602 inch
Larghezza
5 mm
Larghezza (pollici)
0,197 inch
Peso netto
8.76 g

Temperature

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…55 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
100 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
fb1756cb-1941-42d9-9a81-7624ba3e17bb

Dati dei materiali

Materiale di base
PA 66
Colori
nero
Classe d'infiammabilità UL 94
V-2

Dati caratteristici del sistema

Numero di potenziali
1
Numero di piani
1

Aaltri dati tecnici

con perno d'arresto
No
Istruzioni di montaggio
Montaggio diretto

Conduttori allacciabili (collegamento di dimensionamento)

Clamping screw
M 2,5
Coppia di serraggio, max.
0.3 Nm
Coppia di serraggio, min.
0.3 Nm
Direzione di collegamento
laterale
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,5 mm²
Lunghezza di spellatura
6 mm
Numero di collegamenti
1
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,5 mm²
Sección de conexión del conductor, flexible, max.
1,5 mm²
Sección del conductor, flexible con terminales tubulares DIN 46228/1, mín.
0,5 mm²
Section de raccordement du conducteur, souple, min.
0,5 mm²
Section de raccordement, semi-rigide, max.
1,5 mm²
Typ připojení
Collegamento a vite
Upínací rozsah, max.
1.5 mm²
Upínací rozsah, min.
0.5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, solid core, max.
1,5 mm²
결선 단면적, 꼬임, 최소
0,5 mm²

Dimensioni

Passo in mm (P)
5 mm
Altezza con guida di supporto TS 35
98.2 mm

Generale

Istruzioni di montaggio
Montaggio diretto
Numero di poli
1

Dati dimensionamento

Sezione di dimensionamento
1,5 mm²
Tensione nominale
250 V
Corrente nominale
6 A
Resistenza di passaggio conforme a IEC 60947-7-x
1,83 mΩ
Potenza dissipata secondo IEC 60947-7-x
0,56 W

Classificazioni

ETIM 8.0
EC002555
ETIM 9.0
EC002555
ETIM 10.0
EC002555
ECLASS 14.0
27-25-03-04
ECLASS 15.0
27-25-03-04
