Tulajdonságok

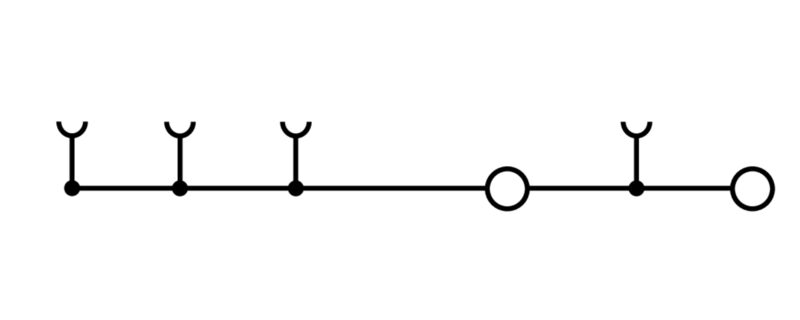

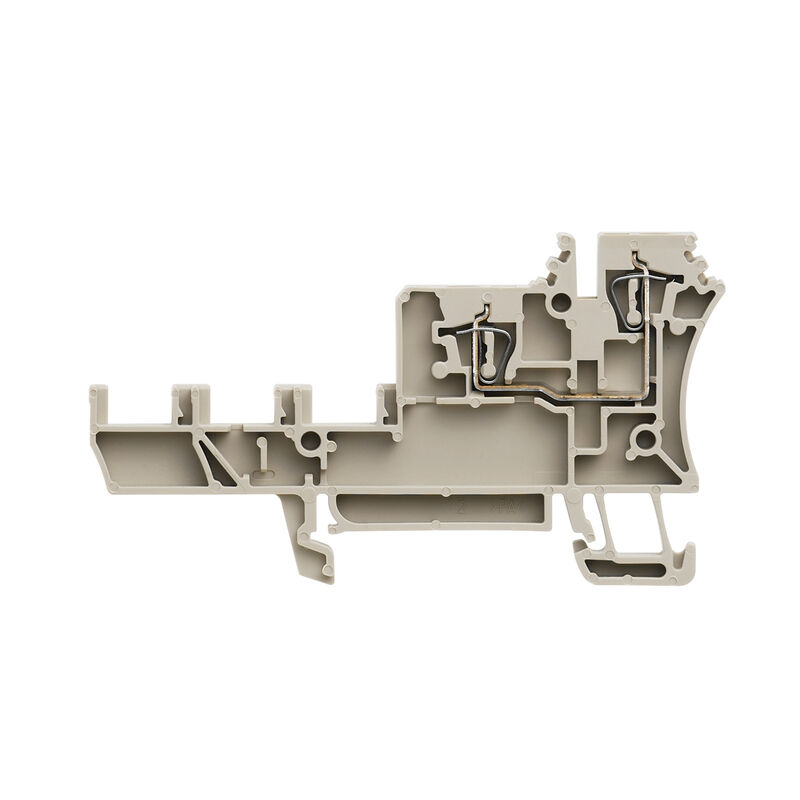

| Változat | Érzékelő-, beavatkozó sorkapocs, Húzórugós csatlakozás, 1.5 mm², Aljzatház |
| Rendelési szám | 1652010000 |
| Típus | ZIA 1.5/4L-1S |
| GTIN (EAN) | 4008190401665 |
| Qty. | 100 Darab |
| Mélység | 45,5 mm |
| Mélység (coll) | 1,791 inch |
| Mélység DIN sínnel együtt | 46 mm |
| Magasság | 81,5 mm |
| Magasság (coll) | 3,209 inch |
| Szélesség | 5,08 mm |
| Szélesség (coll) | 0,2 inch |
| Nettó tömeg | 5,96 g |
| Tárolási hőmérséklet | -25 °C...55 °C |
| Folyamatos üzemi hőmérséklet., min. | -50 °C |
| Folyamatos üzemi hőmérséklet., max. | 120 °C |
| RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
| REACH SVHC | No SVHC above 0.1 wt% |
| Anyag | Wemid |
| Szín | sötétbézs |
| UL 94 éghetőségi osztály | V-0 |
| Változat | Aljzatház |
| Véglap szükséges | Igen |
| Potenciálok száma | 1 |
| Szintek száma | 1 |
| Rögzítési pontok száma szintenként | 2 |
| Keresztkötött szintek belül | Nem |
| PE-csatlakozás | Nem |
| Sín | TS 35 |
| N funkció | Nem |
| PE működés | Nem |
| PEN funkció | Nem |
| Felszerelés típusa | Felpattintható |
| Nyitott oldala | jobb |
| Robbanásbiztosság szempontjából bevizsgált változat | Nem |
| Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 1,5 mm² |
| Csatlakozás típusa | Húzórugós csatlakozás |
| Csatlakozás típusa 2 | Húzórugós csatlakozás |
| Csatlakozási irány | felső |
| Csatlakozások száma | 2 |
| Csupaszolási hossz | 7 mm |
| Iker érvéghüvelyek, max. | 0,75 mm² |
| Iker-érvéghüvelyek, min. | 0,5 mm² |
| Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
| Kés mérete | 0,6 x 3,5 mm |
| Mérőeszköz, IEC 60947-1 | A1 |
| Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
| Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
| Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max. | 1,5 mm² |
| Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min. | 0,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 2,5 mm² |
| Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
| B feszültség nagyság (CSA) | 300 V |
| B áram nagyság (CSA) | 10 A |
| D feszültség nagyság (CSA) | 300 V |
| D áram nagyság (CSA) | 10 A |
| Tanúsítvány száma (CSA) | 200039-1068678 |
| Vezeték keresztmetszet, max. (CSA) | 14 AWG |
| Vezeték keresztmetszet, min. (CSA) | 26 AWG |
| TS 35 eltolás | 40,5 mm |
| Szabványok | IEC 60947-7-1 szerint |
| Sín | TS 35 |
| Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
| Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
| Névleges keresztmetszet | 1,5 mm² |
| Névleges feszültség | 250 V |
| Névleges DC feszültség | 250 V |
| Névleges áram | 17,5 A |
| Szabványok | IEC 60947-7-1 szerint |
| Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
| Névleges lökőfeszültség | 4 kV |
| Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
| Szennyezés súlyossága | 3 |
| D feszültség nagyság (UR) | 300 V |
| D áram nagyság (UR) | 10 A |
| Tanúsítvány száma (UR) | E60693 |
| Vezetékméret, gyári vezetékezés, max. (UR) | 14 AWG |
| Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
| Vezetékméret, terepi vezetékezés, max. (UR) | 14 AWG |
| Vezetékméret, terepi vezetékezés, min. (UR) | 26 AWG |
| Approval/Certificate/Document of Conformity |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36905)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284531) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering Data |
[CAD data -- 22242_ZIA_1.5-4L-1S_DXF.dxf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38066)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224823) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1652010000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1652010000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1652010000&norm=0) |
| User Documentation |
[Beipackzettel_ZIA.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35406)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalógusok | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9,1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| Jóváhagyások |     |
| ROHS | Megfelel |
| UL File Number Search | [UL weboldal](LINK/UL_search.html) |
| Tanúsítvány száma (UR) | E60693 |
