Tulajdonságok
Változat | Dugaszoló csatlakozó, Húzórugós csatlakozás, 1.5 mm², Elosztóléc, zöld |
Rendelési szám | 1697820000 |

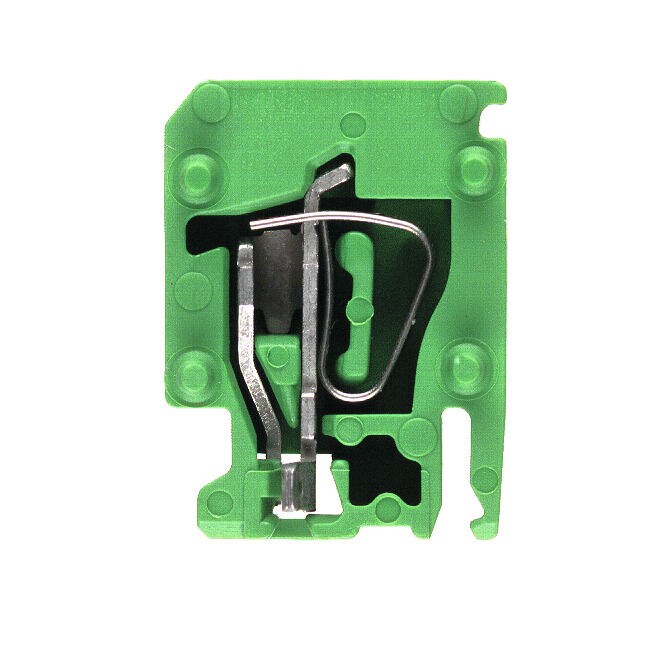

Típus | ZVL 1.5/PE GN |
GTIN (EAN) | 4008190882853 |
Qty. | 100 Darab |
Mélység | 17,45 mm |
Mélység (coll) | 0,687 inch |
Magasság | 12,9 mm |
Magasság (coll) | 0,508 inch |
Szélesség | 5,08 mm |
Szélesség (coll) | 0,2 inch |
Nettó tömeg | 1,38 g |
Tárolási hőmérséklet | -25 °C...55 °C |
Folyamatos üzemi hőmérséklet., min. | -50 °C |
Folyamatos üzemi hőmérséklet., max. | 120 °C |
RoHS megfelelőségi állapot | Megfelel, kivétel nélkül |
REACH SVHC | No SVHC above 0.1 wt% |
Anyag | Wemid |
Szín | zöld |
UL 94 éghetőségi osztály | V-0 |
Változat | Elosztóléc |
Véglap szükséges | Igen |
Szintek száma | 1 |
Rögzítési pontok száma szintenként | 1 |
Keresztkötött szintek belül | Nem |
PE-csatlakozás | Nem |
Felszerelés típusa | Dugaszolt |
Nyitott oldala | jobb |
Robbanásbiztosság szempontjából bevizsgált változat | Nem |
Vezeték-keresztmetszet, flexibilis és műanyag gallér DIN 46228/1, további csatlakozás, max. | 1,5 mm² |
Csatlakozás típusa | Húzórugós csatlakozás |
Csatlakozási irány | felső |
Csatlakozások száma | 1 |
Csupaszolási hossz | 7 mm |
Iker érvéghüvelyek, max. | 0,75 mm² |
Iker-érvéghüvelyek, min. | 0,5 mm² |
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min. | 0,5 mm² |
Kés mérete | 0,6 x 3,5 mm |
Mérőeszköz, IEC 60947-1 | A2 |
Rögzítési tartomány, névleges csatlakozás, max. | 2,5 mm² |
Rögzítési tartomány, névleges csatlakozás, min. | 0,13 mm² |
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Vezeték csatlakozási keresztmetszet, finomsodratú, max. | 2,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, min. | 0,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max. | 1,5 mm² |
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max. | 1,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás | 2,5 mm² |
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás | 0,5 mm² |
B feszültség nagyság (CSA) | 300 V |
B áram nagyság (CSA) | 10 A |
D feszültség nagyság (CSA) | 300 V |
D áram nagyság (CSA) | 10 A |
Tanúsítvány száma (CSA) | 200039-1068678 |
Vezeték keresztmetszet, max. (CSA) | 14 AWG |
Vezeték keresztmetszet, min. (CSA) | 26 AWG |
TS 35 eltolás | 10 mm |
Pólusszám | 1 |
Szabványok | IEC 60947-7-1 |
Vezeték csatlakozási keresztmetszet AWG, max. | AWG 14 |
Vezeték csatlakozási keresztmetszet AWG, min. | AWG 26 |
Névleges keresztmetszet | 1,5 mm² |
Névleges feszültség | 250 V |
Névleges DC feszültség | 250 V |
Névleges áram | 17,5 A |
Szabványok | IEC 60947-7-1 |
Fajlagos ellenállás az IEC 60947-7-x szerint | 1,83 mΩ |
Névleges lökőfeszültség | 4 kV |
Teljesítményveszteség az IEC 60947-7-x szerint | 0,56 W |
Szennyezés súlyossága | 3 |
D feszültség nagyság (UR) | 300 V |
D áram nagyság (UR) | 10 A |
Tanúsítvány száma (UR) | E60693 |
Vezetékméret, gyári vezetékezés, max. (UR) | 14 AWG |
Vezetékméret, gyári vezetékezés, min. (UR) | 26 AWG |
Vezetékméret, terepi vezetékezés, max. (UR) | 14 AWG |
Vezetékméret, terepi vezetékezés, min. (UR) | 26 AWG |
Approval/Certificate/Document of Conformity | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
Engineering Data | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44711) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1697820000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1697820000) |
