A2C 1.5 OR

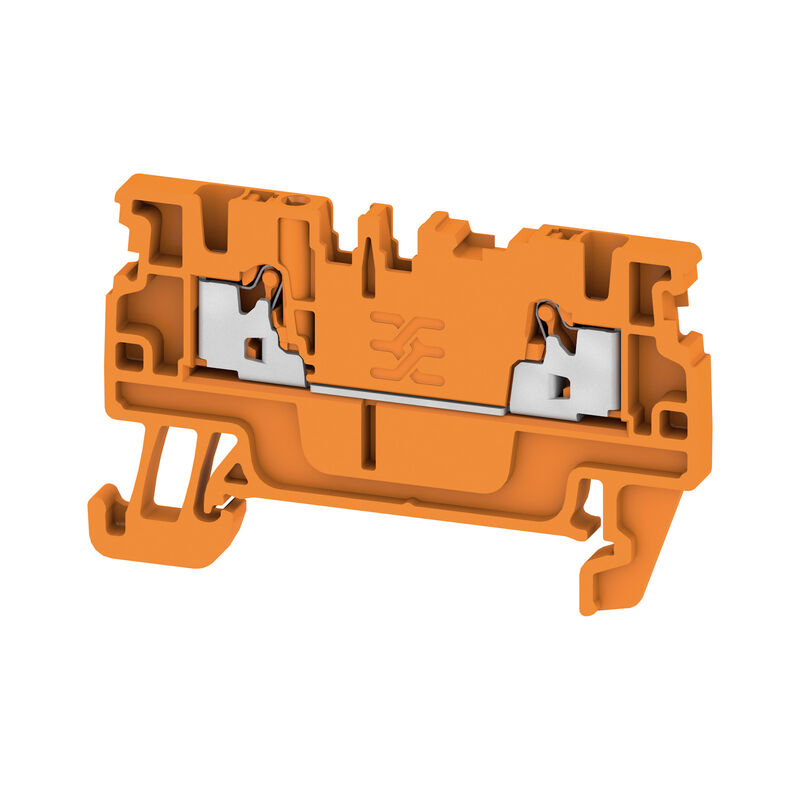

Product image
A2C 1.5 OR

A2C 1.5 OR

Feed-through terminal, PUSH IN, 1.5 mm², 500 V, 17.5 A, orange

Tuotteen tunnus 1552830000
Avaa konfiguraattorissa
Lataa tietosivu Tekninen tuki Tuotelataukset
Lisävarusteet 57 Samankaltaiset tuotteet 1056
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Conductor embornable (conexión adicional) Conductors for clamping (rated connection) Dati dimensionamento secondo CSA Généralités Rating data UL névleges adatok Important note Classifications

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693
Zertifikat-Nr. (cURusEX)
E184763

General ordering data

Version
Feed-through terminal, PUSH IN, 1.5 mm², 500 V, 17.5 A, orange
Order No.
1552830000
Type
A2C 1.5 OR
GTIN (EAN)
4050118359633
VPE
100 items

Dimensions and weights

Depth
33,5 mm
Depth (inches)
1,319 inch
Depth including DIN rail
34 mm
Height
55 mm
Height (inches)
2,165 inch
Width
3,5 mm
Width (inches)
0,138 inch
Nettogewicht
2,7 g

Temperatures

Storage temperature
-25 °C...55 °C
Ambient temperature
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%
Produktspezifischer CO2-Fußabdruck
  • Cradle to gate:
    0.1 kg CO2 eq.

Material data

Werkstoff
Wemid
Farbe
orange
Farbe Betätigungselemente
orange
Brennbarkeitsklasse nach UL 94
V-0

Rating data IECEx/ATEX

Certificate No. (ATEX)
TUEV16ATEX7909U
Certificate No. (IECEX)
IECEXTUR16.0036U
Spannung max (ATEX)
550 V
Strom (ATEX)
15 A
Leiterquerschnitt max (ATEX)
1.5 mm²
Spannung max (IECEX)
550 V
Current (IECEX)
15 A
Leiterquerschnitt max (IECEX)
1.5 mm²
Kennzeichnung EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU label
II 2 G D

System specifications

Abschlussplatte erforderlich
Yes
Anzahl der Potentiale
1
Anzahl der Etagen
1
Number of clamping points per level
2
Anzahl der Potentiale pro Etage
1
Etagen intern gebrückt
No
PE-Anschluss
No
Tragschiene
TS 35
N-Funktion
No
PE-Funktion
No
PEN-Funktion
No

Additional technical data

Befestigungsart
Snap-on
Einbauhinweis
Carril
explosionsgeprüfte Ausführung
Oui
mit Rastzapfen
아니요
Montageart
TS 35
Offene Seiten
오른쪽
rastbar
No

Conductor embornable (conexión adicional)

Connection type, additional connection
PUSH IN

Conductors for clamping (rated connection)

Blade size
0.4 x 2.0 mm
Clamping range, max.
1,5 mm²
Clamping range, min.
0,14 mm²
Connection direction
arriba
Gauge to IEC 60947-1
A1
Leiteranschlussquerschnitt, eindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,14 mm²
Number of connections
2
Rohrlänge für Aderendhülse mit Kunststoffkragen nach Querschnitt
  • Cross-section, min.:
    0,14 mm²
  • Cross-section, max.:
    0,75 mm²
  • Tube length, min.:
    6 mm
  • Tube length, max.:
    8 mm
Rohrlänge für Aderendhülse ohne Kunststoffkragen nach Querschnitt
  • Cross-section, min.:
    0,25 mm²
  • Cross-section, max.:
    0,25 mm²
  • Tube length, min.:
    5 mm
  • Tube length, max.:
    5 mm
  • Cross-section, min.:
    0,5 mm²
  • Cross-section, max.:
    1 mm²
  • Tube length, min.:
    6 mm
  • Tube length, max.:
    6 mm
  • Cross-section, min.:
    1,5 mm²
  • Cross-section, max.:
    1,5 mm²
  • Tube length, min.:
    10 mm
  • Tube length, max.:
    10 mm
Rohrlänge für AEH mit Kunststoffkragen DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      8 mm
  • Cross-section for conductor connection:
    • min.:
      0,14 mm²
    • max.:
      0,75 mm²
Rohrlänge für AEH ohne Kunststoffkragen DIN 46228/1
  • Długość rurki:
    • min.:
      5 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      0,25 mm²
  • Długość rurki:
    • znamionowy:
      6 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • min.:
      0,5 mm²
    • maks.:
      1 mm²
  • Długość rurki:
    • znamionowy:
      10 mm
  • Przekrój poprzeczny przyłączanego przewodu:
    • znamionowy:
      1,5 mm²
Stripping length
8 mm
Type of connection
PUSH IN
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 26
Wire connection cross section, finely stranded, max.
1,5 mm²
Wire connection cross section, finely stranded, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, max.
1,5 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/1, min.
0,14 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, max.
1 mm²
Wire connection cross-section, finely stranded with wire-end ferrules DIN 46228/4, min.
0,14 mm²

Dati dimensionamento secondo CSA

Leiterquerschnitt max (CSA)
14 AWG
Leiterquerschnitt min (CSA)
26 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr C (CSA)
300 V
Spannung Gr D (CSA)
600 V
Strom Gr B (CSA)
13 A
Strom Gr C (CSA)
13 A
Strom Gr D (CSA)
5 A
Zertifikat-Nr. (CSA)
200039-70089609

Généralités

Installation advice
Rail profilé
Mounting rail
TS 35
Standards
IEC 60947-7-1
Wire connection cross section AWG, max.
AWG 14
Wire connection cross section AWG, min.
AWG 26

Rating data

Bemessungsquerschnitt
1,5 mm²
Bemessungsspannung
500 V
Bemessungsspannung DC
500 V
Nennstrom
17,5 A
Strom bei max. Leiter
17,5 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,83 mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
0,56 W
Verschmutzungsgrad
3
Überspannungskategorie
III

UL névleges adatok

Leitergr. Factory wiring max (cURus)
14 AWG
Leitergr. Factory wiring min (cURus)
26 AWG
Leitergr. Field wiring max (cURus)
14 AWG
Leitergr. Field wiring min (cURus)
26 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
300 V
Spannung Gr D (cURus)
600 V
Strom Gr B (cURus)
13 A
Strom Gr C (cURus)
13 A
Strom Gr D (cURus)
5 A
Zertifikat-Nr. (cURus)
E60693

Important note

Product information
For the wire end ferrules H1/10 and H1.5/10 a stripping length of 10 mm is to apply.

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
