Caratteristiche

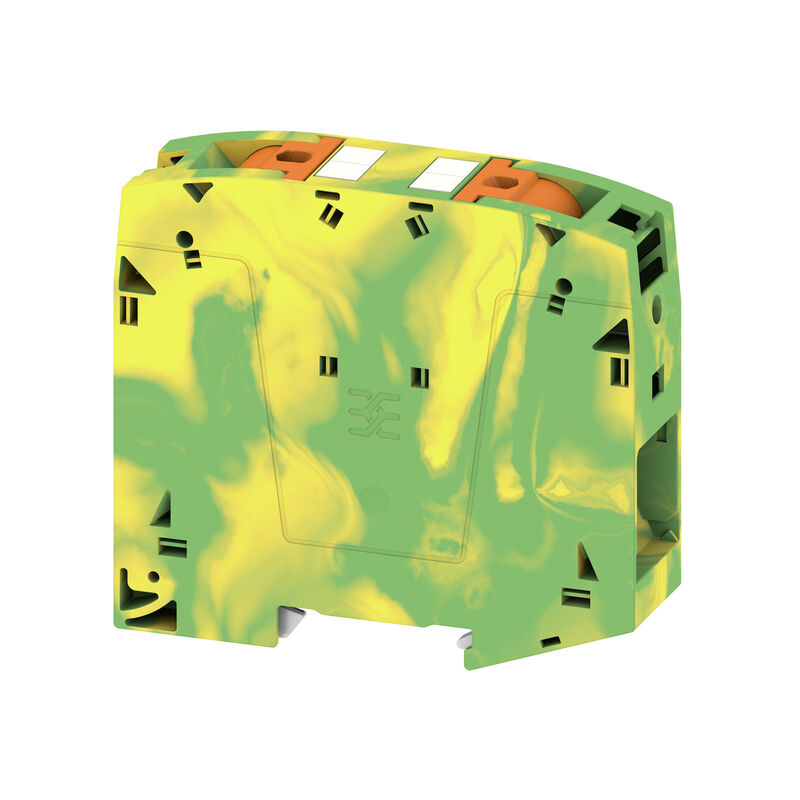

| Versione | Morsetto di terra, PUSH IN, 95 mm², 1000 V, Verde/giallo |
| N. d’ordine | 2742140000 |
| Tipo | A2C 95/120 PE DL |
| GTIN (EAN) | 4064675003601 |
| CPZ | 5 Pezzo |
| Profondità | 90 mm |
| Profondità (pollici) | 3,543 inch |
| Posizione verticale | 101,5 mm |
| Altezza (pollici) | 3,996 inch |
| Larghezza | 25 mm |
| Larghezza (pollici) | 0,984 inch |
| Peso netto | 181,104 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Verde/giallo |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | TUEV16ATEX7909U |
| N° certificato (IECEX) | IECEXTUR16.0036U |
| Sezione cavo max (ATEX) | 120 mm² |
| Sezione cavo max (IECEX) | 120 mm² |
| Piastra terminale (necessaria) | No |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | Sì |
| Funzione PEN | Sì |
| bloccabile | Sì |
| Esecuzione a prova di esplosione | Sì |
| Lati aperti | chiuso |
| Tipo di fissaggio | innestabile |
| Tipo di montaggio |
TS 35
innestabile |
| Tipo di collegamento, ulteriore collegamento | PUSH IN |
| Campo di sezioni, max. | 120 mm² |
| Campo di sezioni, min. | 25 mm² |
| Dimensione lama | 1,0 x 5,5 mm |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 40 mm |
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 4 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 95 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 25 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 95 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 25 mm² |
| Sezione di collegamento cavo, flessibile, max. | 120 mm² |
| Sezione di collegamento cavo, flessibile, min. | 25 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 120 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 25 mm² |
| Sezione di collegamento, semirigida, max. | 120 mm² |
| Sezione di collegamento, semirigida, min. | 25 mm² |
| Tipo di collegamento | PUSH IN |
| Guida | TS 35 |
| Norme | IEC 60947-7-2 |
| Sezione di collegamento cavo AWG, max. | AWG 3/0 |
| Sezione di collegamento cavo AWG, min. | AWG 4 |
| Sezione di dimensionamento | 95 mm² |
| Tensione nominale | 1.000 V |
| Tensione impulsiva di dim. rispetto al mors. adiacente | 1.000 V |
| Tensione DC nominale | 1.500 V |
| Norme | IEC 60947-7-2 |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Omologazione/Certificato/Documento di conformità |
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253716)
[UKCA Ex Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253940) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58128) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58163) [UKCA Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_253942) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153822) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284541) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_206053) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2742140000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2742140000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2742140000&norm=0) |
| Documentazione utente | [NTI A2C 95/120](https://mdcop.weidmueller.com/mediadelivery/asset/900_253719) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000901 |
| ETIM 7.0 | EC000901 |
| ETIM 8.0 | EC000901 |
| ETIM 9.0 | EC000901 |
| ECLASS 9.0 | 27-14-11-41 |
| ECLASS 9.1 | 27-14-11-41 |
| ECLASS 10.0 | 27-14-11-41 |
| ECLASS 11.0 | 27-14-11-41 |
| ECLASS 12.0 | 27-14-11-41 |
| ECLASS 13.0 | 27-25-01-03 |
| ECLASS 14.0 | 27-25-01-03 |
| Omologazioni |       |
| ROHS | Conforme |
