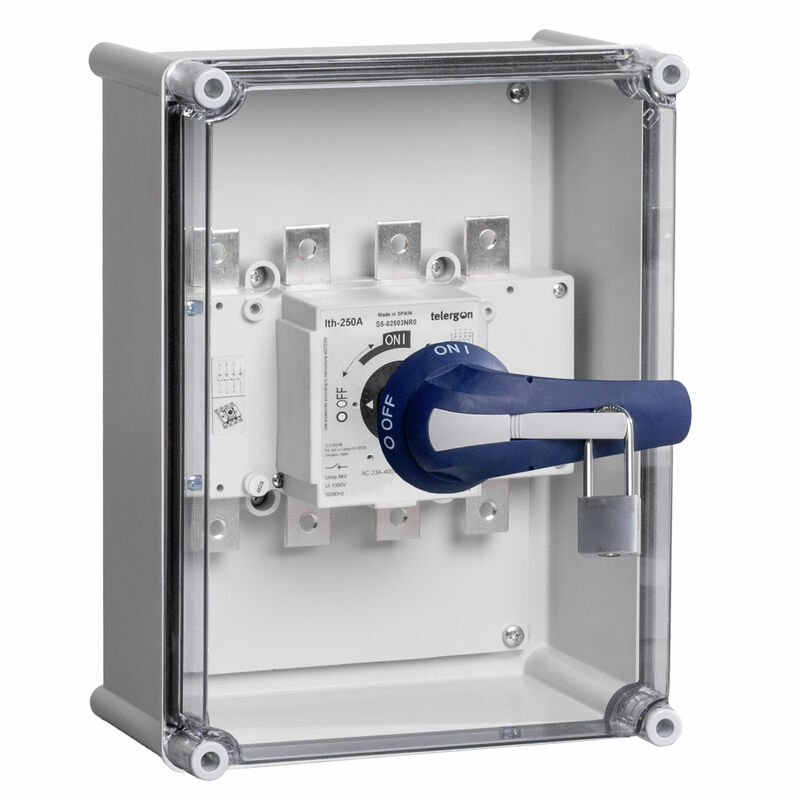

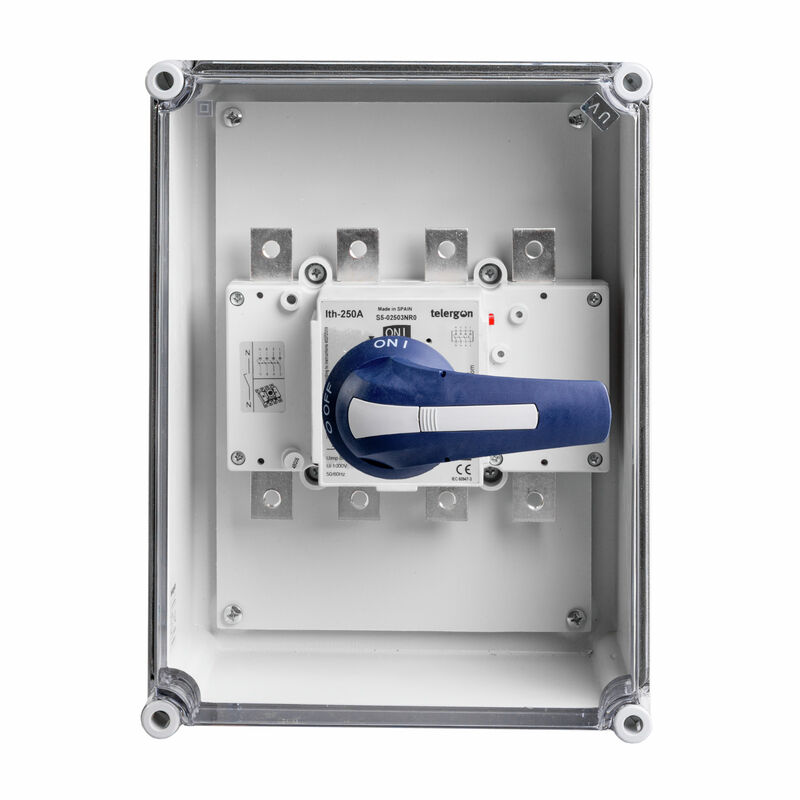

Photovoltaik, Lasttrennschalter, Lasttrennschalter, 600 V AC, 250 A, 4-polig, Manueller Schalter

Art.-Nr. 3103200000
Datenblatt herunterladen Produkt Downloads
Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Gewährleistung Allgemeine Daten Lasttrennschalter Anschluss Bedienelement Elektrische Kennwerte Gehäuse Switch Beschreibung Klassifikationen Ausschreibungstexte

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Photovoltaik, Lasttrennschalter, Lasttrennschalter, 600 V AC, 250 A, 4-polig, Manueller Schalter
Best.-Nr.
3103200000
Art
AC SB M 250A 4POL CG 06KV
GTIN (EAN)
4099987148405
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
215 mm
Tiefe (inch)
8,465 inch
Höhe
360 mm
Höhe (inch)
14,173 inch
Breite
270 mm
Breite (inch)
10,63 inch
Nettogewicht
4.130 g

Temperaturen

Umgebungstemperatur
-25 °C…55 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Gewährleistung

Zeitraum
5 Jahre

Allgemeine Daten

Einbauort
Geschützter Außenbereich (> 1 km vom Meer)
Normen
IEC 60947-3
IEC 61439-2
Schutzart
IP65

Lasttrennschalter

Anschluss
Schraubanschluss
Anzahl der Kontakte als Schließer
4
Anzahl der Kontakte als Öffner
0
Bemessungs-Kurzschlusseinschaltvermögen
20 kA
Bemessungs-Netzlastausschaltstrom
250 A
Bemessungs-Stoßstrom
12 kA
Mechanische Ausdauerklasse
M2 (5000)
Nennspannung
400 V
Nennstrom
250 A
Spannungsart
AC

Anschluss

Ausführung als Hauptschalter
Ja
Gerät mit vorkonfektionierter Verkabelung
Nein

Bedienelement

Motorantrieb integriert
Nein
Motorantrieb optional
Nein
Spannungsauslöser optional
Nein
Typ des Aktorelements
Kurzer Drehgriff

Elektrische Kennwerte

Bedingter Bemessungskurzschlussstrom Iq
12 kA
Bemessungsbetriebsstrom bei AC-23, 400 V
138 kW
Bemessungsdauerstrom bei AC-21, 400 V
250 A
Bemessungsdauerstrom bei AC-23, 400 V
250 A
Schaltleistung bei 400 V, max.
173 kW

Gehäuse

Geeignet für Frontbefestigung mit 4 Löchern
Nein
Geeignet für mittige Frontbefestigung
Nein
Geeignet für Verteilereinbau
Nein
Geeignet für Zwischenbau
Nein
Gerätebauform
Feldgerät

Switch Beschreibung

Anzahl der Hilfskontakte als Schließer
0
Anzahl der Hilfskontakte als Wechsler
0
Anzahl der Hilfskontakte als Öffner
0
Anzahl der Schalter
1
Ausführung als Not-Aus-Anlage
Nein
Ausführung als Sicherheitsschalter
Nein
Ausführung als Wartungs-/Serviceschalter
Ja
Ausführung als Wendeschalter
Nein

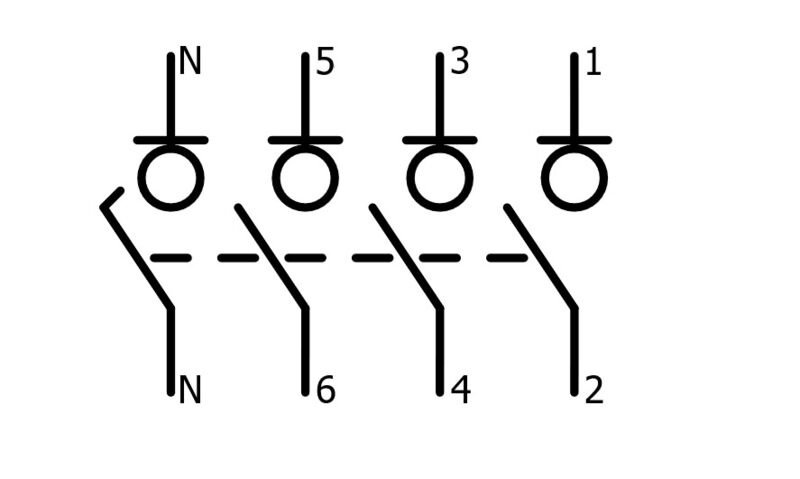

Neutralleiter mit voreilender Schaltung
Ja
Verriegelbar
Ja

Klassifikationen

ETIM 8.0
EC000216
ETIM 9.0
EC000216
ETIM 10.0
EC000216
ECLASS 14.0
27-37-14-03
ECLASS 15.0
27-37-14-03

Ausschreibungstexte

Ausschreibungstext lang

Lastrennschalter in Kunststoffgehäuse.
Geeignet für die Abschaltung der AC-Seite.
Polzahl: 4
Betriebsstrom, Bemessungswert (Ie):
- gemäß IEC (bei AC-21): 250 A
Betriebsspannung, Bemessungswert (Ue):
- gemäß IEC: 690 V

Eignung zur Verwendung:
NOT-AUS-Schalter: Nein
Hauptschalter: Ja

Anzahl der Kontakte als Schließer: 4
Anzahl der Kontakte als Öffner: 0
Anzahl der Schaltstellungen: 2
Verriegelbar: Ja
Montage des Schalters erfolgt über 4 Schrauben.
Schutzart (IP): 65
Maße HxBxT: 360x270x215 mm.

Zulassung gemäß Niederspannungsschaltgeräte nach IEC 60947-3, DIN VDE 0660 Teil 107 (EN 60947-3)
