ACT20X-2SDI-2HDO-S — Illustrazione del prodotto

Download foglio dati Prodotti correlati

ACT20X-2SDI-2HDO-S

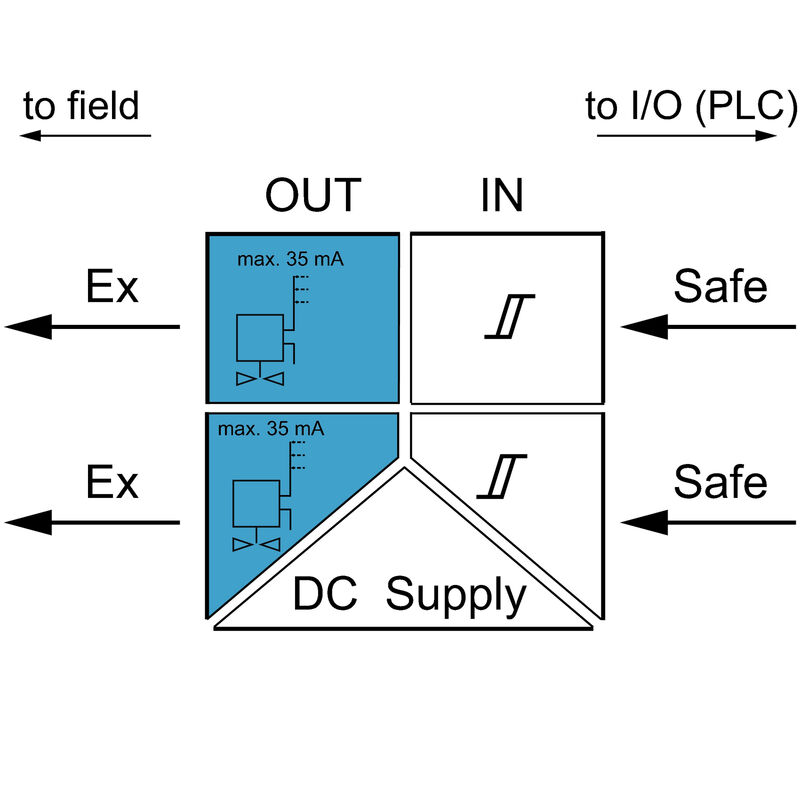

Convertitore/separatore di segnali EX, 2 canali, Corrente d'uscita : max. 35 mA

N. articolo 8965420000

Caratteristiche

Dati generali per l’ordinazione

Versione	Convertitore/separatore di segnali EX, 2 canali, Corrente d'uscita : max. 35 mA
N. d’ordine	8965420000
Tipo	ACT20X-2SDI-2HDO-S
GTIN (EAN)	4032248785032
CPZ	1 Pezzo

Dimensioni e pesi

Profondità	113,6 mm
Profondità (pollici)	4,472 inch
Posizione verticale	119,2 mm
Altezza (pollici)	4,693 inch
Larghezza	22,5 mm
Larghezza (pollici)	0,886 inch
Peso netto	180 g

Temperature

Temperatura di magazzinaggio	-20 °C...85 °C
Temperatura d'esercizio	-20 °C...60 °C
Umidità	da 0 a 95 % (senza formazione di condensa)

Probabilità di guasto

SIL PAPER	[SIL certificate](PDF/Cert_Weidmueller_070902_P0002_C004_V2R1.pdf)
SIL secondo IEC 61508	2
MTBF	176 a

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	2f6dd957-421a-46db-a0c2-cf1609156924

Assembling

Guida	TS 35
Luogo di montaggio	orizzontale e verticale
Tipo di montaggio	Guida di supporto Guida di supporto per montaggio a scatto

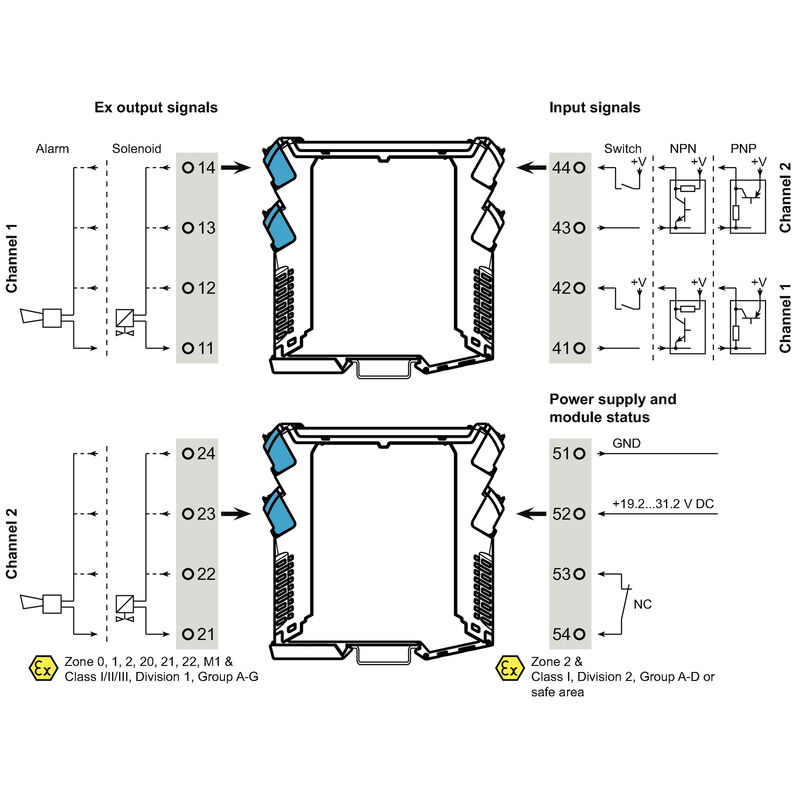

Ingresso

Numero di ingressi	2
Resistenza d’ingresso tensione	3,5 kΩ
Sensore	Sensore NAMUR secondo EN60947-5-6 Interruttore con o senza RS, RP
Tensione d'ingresso	≤ 28 V DC Trigger level low: ≤ 2.0 V DC (NPN), ≤ 8.0 V DC (PNP) Trigger level high: ≥ 4.0 V DC (NPN), ≥ 10.0 V DC (PNP)
Tipo	Transistor NPN/PNP, segnale di commutazione [componente valvola lato sicuro in ingresso]

Uscita

Corrente d'uscita	max. 35 mA
Ondulazione residua	<40 mV_eff
Tipo	circuito elettrico a sicurezza intrinseca digitale, uscita = ingresso diretto o inverso (configurabile)

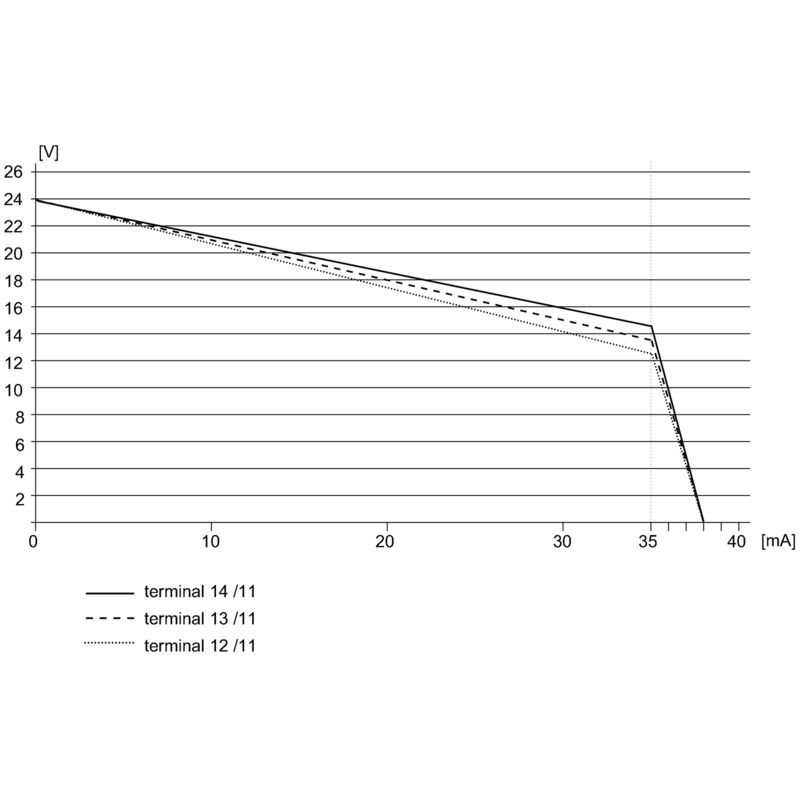

Valori di uscita	Corrente: max.: 35 mA Tensione: min.: 12,5 V Corrente: max.: 35 mA Tensione: min.: 13,5 V Corrente: max.: 35 mA Tensione: min.: 14,5 V
Valori di uscita	a seconda dell'assegnazione del morsetto: 12.5 V @ 35 mA / 13.5 V @ 35 mA / 14.5 V @ 35 mA
Valori di uscita	a seconda dell'assegnazione del morsetto

Uscita digitale

Frequenza di commutazione, max.

≤ 5 kHz

Uscita allarme

Corrente permanente	≤ 0,5 A AC / 0,3 A DC (area sicura) ≤ 0,5 A AC / 1 A DC (Zona 2)
Funzione di allarme	Nessuna tensione di alimentazione Errore del dispositivo
Potenza nominale	≤ 62,5 VA / 32 W (area sicura) ≤ 16 VA / 32 W (Zona 2)
Tensione di commutazione nominale	≤ 125 V AC / 110 V DC (area sicura) ≤ 32 V AC / 32 V DC (Zona 2)
Tipo	Relè di stato 1 NC (senza tensione)

Dati generali

Alimentazione di tensione	19,2…31,2 V DC
Altitudine di esercizio	≤ 2000 m

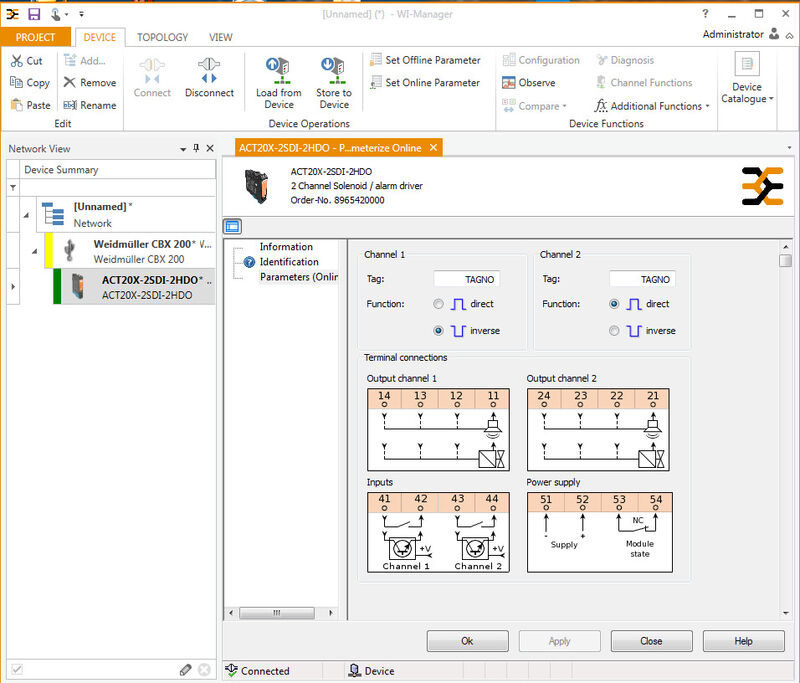

Configurazione	con software FDT/DTM Richiede adattatore di configurazione 8978580000 CBX200 USB
Grado di protezione	IP20
Potenza assorbita	≤ 3,1 W
Tempo di risposta di soglia	10 ms
Tipo di collegamento	Collegamento a vite
Umidità	da 0 a 95 % (senza formazione di condensa)

Coordinazione di isolamento

Norme	EN 61010-1
Norme EMC	EN 61326-1
Tensione di dimensionamento	300 V
Tensione di isolamento	2,6 kV (ingresso / uscita)

Dati per applicazioni Ex (ATEX)

Corrente I₀	≤ 110 mA
identificazione	II (1) G [Ex ia Ga] IIC/IIB/IIA II (1) D [Ex ia Da] IIIC I (M1) [Ex ia Ma] I
Luogo di installazione	Dispositivo installato in area sicura, zona 2
Potenza P₀	≤ 0,95 W
Tensione U₀	28 V DC

Parametri tecnici di sicurezza di base

Description of the "safe state"	de-energized (relay output)
Diagnostic test interval	10 s
T_proof	5 a
Tipo di apparecchio	B
Total failure rate for safe detected failures (λ_SD)	0 FIT
Tolleranza errori Hardware (HFT)	0
Classe di sicurezza	SIL 2
Safe Failure Fraction (SFF)	91 %
Mean Time To Repair (MTTR)	24 h
Total failure rate for safe undetected failures (λ_SU)	477 FIT
Total failure rate for dangerous detected failures (λ_DD)	61 FIT
Total failure rate for dangerous undetected failures (λ_DU)	43 FIT
Probabilità di guasto PFH	4.3 x 10^-8 h^-1
Demand mode	High
Demand rate	1.000 s
Demand response time	<10 ms (opto output)

Parametri tecnici di sicurezza Low demand mode

Average Probability of Failure on Demand (PFD_avg)

2.73 x 10^-4 (T_proof = 1 year)
4.52 x 10^-4 (T_proof = 2 years)
9.89 x 10^-4 (T_proof = 5 years)

Dati di collegamento

Tipo di collegamento	Collegamento a vite
Coppia di serraggio, min.	0,4 Nm
Coppia di serraggio, max.	0,6 Nm
Campo di serraggio, collegamento di dimensionamento	2,5 mm²
Campo di sezioni, min.	0,25 mm²
Campo di sezioni, max.	2,5 mm²
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12

Garanzia

Periodo

3 anni

Download

Omologazione/Certificato/Documento di conformità	[Certification SIL](https://mdcop.weidmueller.com/mediadelivery/asset/900_35711) [Certification DNV GL](https://mdcop.weidmueller.com/mediadelivery/asset/900_42626) [Certification ATEX](https://mdcop.weidmueller.com/mediadelivery/asset/900_97038) [Certification IECEx](https://mdcop.weidmueller.com/mediadelivery/asset/900_97150) [Certification UL](https://mdcop.weidmueller.com/mediadelivery/asset/900_103196) [UL certification for canada](https://mdcop.weidmueller.com/mediadelivery/asset/900_321817) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35395)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66779)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.8965420000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8965420000)
Software	[WI-Manager, DTM-Library for online installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_35364) [Release notes for Weidmueller FDT-DTM Software version](https://mdcop.weidmueller.com/mediadelivery/asset/900_248446)
Documentazione utente	[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35716) [Safety Manual for SIL application](https://mdcop.weidmueller.com/mediadelivery/asset/900_40047) [Handbuch ACT20X- Serie, deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_102720) [Manual ACT20X- series, english](https://mdcop.weidmueller.com/mediadelivery/asset/900_102722) [20210120 Security Advisory - WI-Manager affected by MundM Software fdtCONTAINER vulnerability](https://mdcop.weidmueller.com/mediadelivery/asset/900_189001)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Classificazioni

ETIM 6.0	EC002653
ETIM 7.0	EC002653
ETIM 8.0	EC002653
ETIM 9.0	EC002653
ECLASS 9.0	27-21-01-20
ECLASS 9.1	27-21-01-20
ECLASS 10.0	27-21-01-20
ECLASS 11.0	27-21-01-20
ECLASS 12.0	27-21-01-20
ECLASS 13.0	27-21-01-20
ECLASS 14.0	27-21-01-20

Testi descrittivi per l'offerta

Testo bando lungo

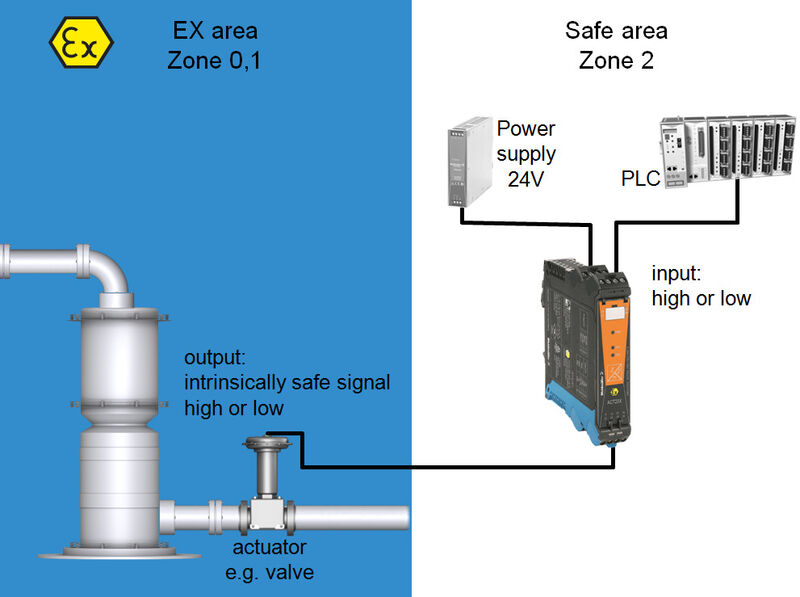

Modulo comando valvola Ex, 35 mA gruppo di accensione IIC, 2- kanalig
Modulo comando valvole a 2 canali con una larghezza di 22,5 mm e con alimentazione esterna,
per l'azionamento delle valvole nella zona Ex 0,1, 2 dal campo sicuro.

Il modulo è fornito con separazione a 4 vie da 2,6 kV.
Sul lato ingresso è possibile collegare sensori NPN/ PNP.
Sul lato uscita sono disponibili, a richiesta, tre stadi di eccitazione 35 mA per il gruppo di accensione IIC con
una tensione di eccitazione minima di 12,5 V/ 13,5 V o 14, 5 V.
Un contatto di allarme (contatto NA) supplementare segnala i messaggi di stato e di errore
Il modulo può essere configurato tramite il software standard FDT/DTM.

Custodia per montaggio su guida TS35
Dimensioni: Lun/Lar/Alt 119,2/ 22,5/ 113,6
Tecnica di collegamento a vite/Sezione nominale 2,5 mm²Grado di protezione: IP 20

Ingresso/canale               NPN, PNP Segnale di commutazione
                                     max. 28 VDC
Uscita Ex / Canale            Imax 35 mA @ Gruppo accensione IIC
                                      U con carico min 12,5 V / min 13,5 V / min 14,5 V
                                      U senza carico min 24 V
Uscita allarme relè 1 Contatto NA
                                      250 V AC / 30 V DC @ 2A campo sicuro
                                      32 V AC @ 0,5 A / 32 VDC @ 1 A Zona 2
Energia ausiliaria                                     19...31,2 V DC
Potenza dissipata ca. 1,8 W
Campo temperatura
ambiente -20 °C...+60 °C

Separazione sicura                   EN 61010, separazione a 4 vie fino a 2,6 kV AC/DC tutti i circuiti contrapposti
Tensione d'esercizio                     300 V AC/DC con classe per l'installazione II e grado di lordura 2
Omologazioni cULus, ATEX IECEX, FM

Marcatura ATEX II 3 G ExnA nC IIC T4
Parametri ATEX U₀  = 28 V DC
                                      I₀ = 110 mA
                                      P₀ = 0,77 ^_W^_Tipo                                                           ACT20X-2SDI-2HDO-S

Testo bando corto

Moduli comando valvole Ex, 35 mA gruppo accensione IIC, 2 canali
Modulo comando valvole a 2 canali con una larghezza di 22,5 mm e con alimentazione esterna,
per l'azionamento delle valvole nella zona Ex 0,1, 2 dal campo sicuro.
Il modulo è fornito con separazione a 4 vie da 2,6 kV.
Sul lato ingresso è possibile collegare sensori NPN/ PNP.
Sul lato uscita sono disponibili, a richiesta, tre stadi di eccitazione 35 mA per il gruppo di accensione IIC con
una tensione di eccitazione minima di 12,5 V/ 13,5 V o 14, 5 V.
Un contatto di allarme (contatto NA) supplementare segnala i messaggi di stato e di errore
Il modulo può essere configurato tramite il software standard FDT/DTM.

Omologazioni

Omologazioni	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![DETNORVER](/picture/DETNORVER.gif) ![FMEX](/picture/FMEX.gif) ![FUSAFETY](/picture/FUSAFETY.gif) ![IECEXKEM](/picture/IECEXKEM.gif) ![KEMAATEX](/picture/KEMAATEX.gif)
Omologazioni	DNVGL;
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° Certificato (cULus)	E337701
