Caratteristiche
| Versione | Morsetti componibili sezionatori di prova, PUSH IN, 4 mm², 500 V, 20 A, Beige scuro |
| N. d’ordine | 2429850000 |

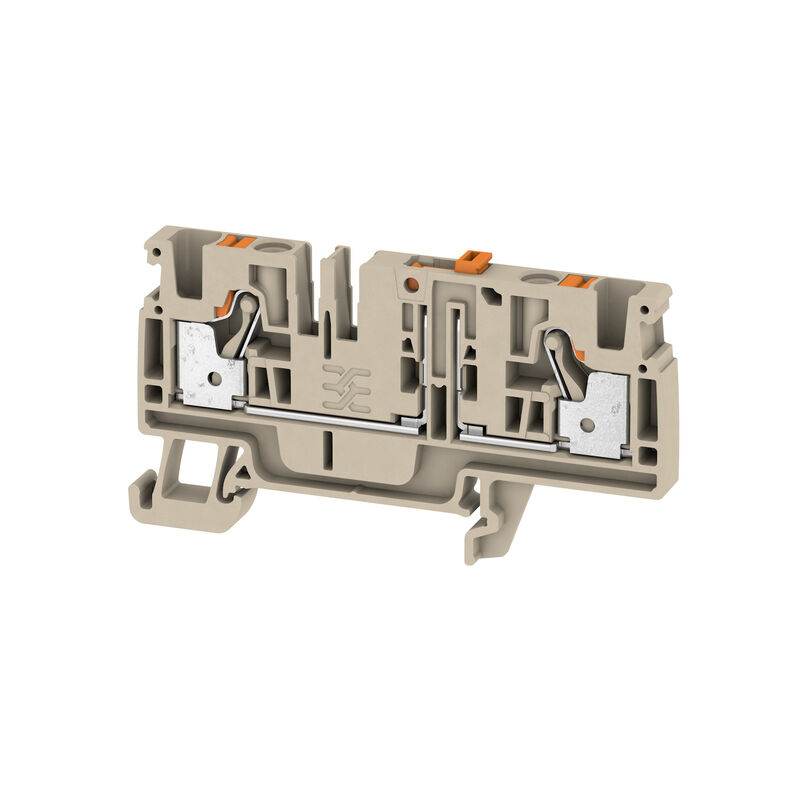

| Tipo | ADT 4 2C |
| GTIN (EAN) | 4050118439724 |
| CPZ | 50 Pezzo |
| Profondità | 41 mm |
| Profondità (pollici) | 1,614 inch |
| Profondità inclusa guida DIN | 42 mm |
| Posizione verticale | 74 mm |
| Altezza (pollici) | 2,913 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 12,49 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura d'esercizio continuo, min. | -60 °C |
| Temperatura d'esercizio continuo, max. | 130 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | Wemid |
| Colori | Beige scuro |
| Colore elementi di azionamento | arancione |
| Classe d'infiammabilità UL 94 | V-0 |
| N° certificato (ATEX) | TUEV16ATEX7939U |
| N° certificato (IECEX) | IECEXTUR16.0045U |
| Tensione max. (ATEX) | 440 V |
| Corrente (ATEX) | 18.5 A |
| Sezione cavo max (ATEX) | 4 mm² |
| Tensione max. (IECEX) | 400 V |
| Corrente (IECEX) | 18.5 A |
| Sezione cavo max (IECEX) | 4 mm² |
| Marcatura EN 60079-7 | Ex ec II C Gc |
| Marcatura Ex 2014/34/EU | II 3 G D |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 1 |
| Numero di piani | 1 |
| Numero dei punti di serraggio per piano | 2 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| bloccabile | No |
| con perno d'arresto | No |
| Istruzioni di montaggio | Guida di supporto |
| Lati aperti | destra |
| Tipo di fissaggio | innestabile |
| Tipo di montaggio | TS 35 |
| Tipo di collegamento, ulteriore collegamento | PUSH IN |
| Calibro a norma 60 947-1 | A4 |
| Campo di sezioni, max. | 6 mm² |
| Campo di sezioni, min. | 0,14 mm² |
| Dimensione lama | 0,6 x 3,5 mm |
| Direzione di collegamento | in alto |
| Lunghezza di spellatura | 10 mm |
| Lunghezza tubo per terminali con collare in plastica DIN 46228/4 |
|
| Lunghezza tubo per terminali gemelli |
|
| Lunghezza tubo per terminali senza collare in plastica DIN 46228/1 |
|
| Numero di collegamenti | 2 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 6 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 4 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 6 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Terminali doppi, max. | 1,5 mm² |
| Terminali doppi, min. | 0,5 mm² |
| Tipo di collegamento | PUSH IN |
| Tipo di collegamento 2 | PUSH IN |
| Corrente Gr B (CSA) | 20 A |
| Corrente Gr C (CSA) | 20 A |
| Corrente Gr D (CSA) | 5 A |
| N° certificato (CSA) | 200039-70089609 |
| Sezione cavo max (CSA) | 10 AWG |
| Sezione cavo min (CSA) | 26 AWG |
| Tensione Gr B (CSA) | 600 V |
| Tensione Gr C (CSA) | 600 V |
| Tensione Gr D (CSA) | 600 V |
| Presa di prova integrata | Sì |
| Separazione longitudinale | orientabile |
| Sezionamento trasversale | senza |
| Guida | TS 35 |
| Istruzioni di montaggio | Guida di supporto |
| Norme | IEC/EN 60947-7-1:2009 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 4 mm² |
| Tensione nominale | 500 V |
| Tensione DC nominale | 500 V |
| Corrente nominale | 20 A |
| Corrente con conduttore max. | 20 A |
| Norme | IEC/EN 60947-7-1:2009 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Tensione impulsiva di dimensionamento | 4 kV |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 W |
| Classe di sovratensione | III |
| Grado di lordura | 3 |
| Corrente Gr B (cURus) | 20 A |
| Corrente Gr C (cURus) | 20 A |
| Corrente Gr D (cURus) | 5 A |
| Grandezza conduttore Factory wiring max (cURus) | 10 AWG |
| Grandezza conduttore Factory wiring min (cURus) | 26 AWG |
| Grandezza conduttore Field wiring max (cURus) | 10 AWG |
| Grandezza conduttore Field wiring min (cURus) | 26 AWG |
| N° certificato (cURus) | E60693 |
| Tensione Gr B (cURus) | 600 V |
| Tensione Gr C (cURus) | 600 V |
| Tensione Gr D (cURus) | 600 V |
| Omologazione/Certificato/Documento di conformità |
[DE PT0102 20170420 001 ISSUE01](https://mdcop.weidmueller.com/mediadelivery/asset/900_40091)
[Attestation of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_58107) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284539) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58164) [IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_58126) [CB Test Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_89295) [DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152120) [CB Certficate](https://mdcop.weidmueller.com/mediadelivery/asset/900_164778) [CCC Ex Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_178463) [20-AV4BO-0272U](https://mdcop.weidmueller.com/mediadelivery/asset/900_318073) [DNV Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_320351) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_66055) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2429850000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2429850000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2429850000&norm=0) |
| Specifiche del capitolato |
[Klippon® Connect 2429850000 DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_76046)
[Klippon® Connect 2429850000 EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_76047) |
| Documentazione utente |
[NTI_ADT 4 2C.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_58151)
[StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) [User Manual ADT](https://mdcop.weidmueller.com/mediadelivery/asset/900_229203) |
| Informazione di sicurezza | [Go to website](https://www.weidmueller.com/int/service/safety_info.jsp) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Omologazioni |            |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
| N° certificato (cURusEX) | E184763 |
