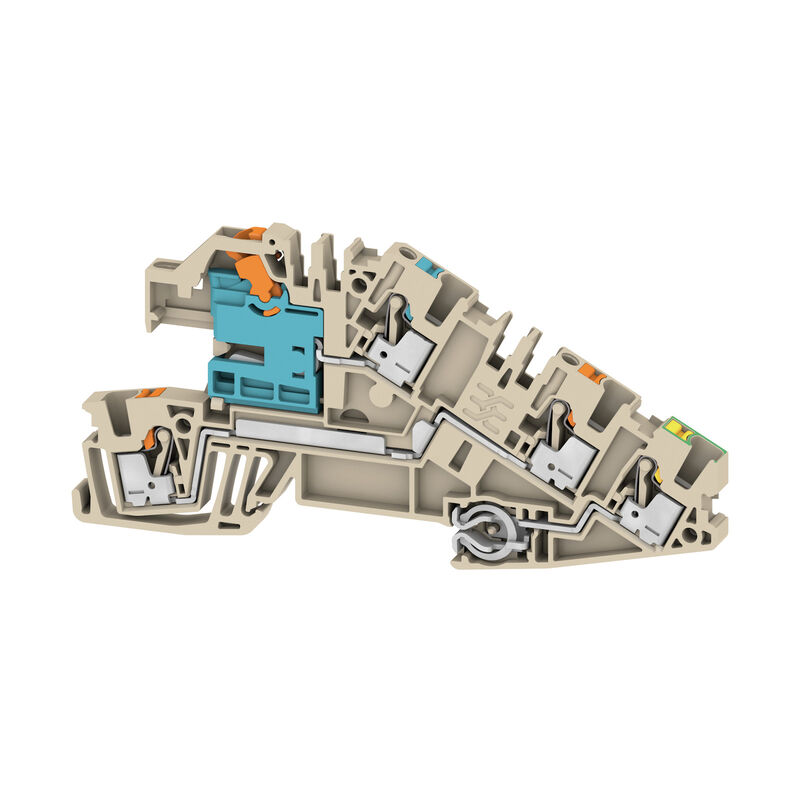

Multi level installation terminal block, PUSH IN, dark beige, 2.5 mm², 24 A, 250 V, Number of connections: 4, Number of levels: 3

Product ID 2668950000
Openen in configurator
Gegevensblad downloaden Supporto ingegneristico Download dei prodotti
Accessori 30 Componente singolo di 1 Prodotti correlati 67
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Anyag adatok System specifications Aaltri dati tecnici Conduttori allacciabili (collegamento di dimensionamento) Generale Rating data Klassificeringar

Approvals

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319263/-S800/-T1z1mm-S80)
ROHS
Conforme

General ordering data

Versione
Multi level installation terminal block, PUSH IN, dark beige, 2.5 mm², 24 A, 250 V, Number of connections: 4, Number of levels: 3
N. d’ordine
2668950000
Tipo
AITB 2.5 BB NDT-L-PE
GTIN (EAN)
4064675030539
CPZ
50 Pezzo

Dimensions and weights

Profondità
50,1 mm
Depth (inches)
1,972 inch
Posizione verticale
103 mm
Bygghöjd (tum)
4,055 inch
Larghezza
5,1 mm
Larghezza (pollici)
0,201 inch
Peso netto
18,9 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-5 °C…40 °C
Temperatura d'esercizio continuo, min.
-60 °C
Temperatura d'esercizio continuo, max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

Anyag adatok

Materiale di base
Wemid
Colori
Beige scuro
Colore elementi di azionamento
arancione
Classe d'infiammabilità UL 94
V-0

System specifications

Piastra terminale (necessaria)
Yes
Numero di potenziali
3
Numero di piani
3
Numero dei punti di serraggio per piano
2
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Funzione N
No
Funzione PE
Sì
Funzione PEN
No

Aaltri dati tecnici

bloccabile
Sì
Lati aperti
destra
Tipo di montaggio
Felpattintható

Conduttori allacciabili (collegamento di dimensionamento)

4 mm²
Calibro a norma 60 947-1
A3
Campo di sezioni, min.
0,14 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10 mm
Lunghezza tubo per terminali con collare in plastica DIN 46228/4
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      8 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,14 mm²
    • max.:
      0,34 mm²
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Lunghezza tubo per terminali gemelli
  • Lunghezza tubo:
    • min.:
      8 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      0,75 mm²
Lunghezza tubo per terminali senza collare in plastica DIN 46228/1
  • Lunghezza tubo:
    • nominale:
      5 mm
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,25 mm²
  • Lunghezza tubo:
    • min.:
      6 mm
    • max.:
      10 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Lunghezza tubo:
    • min.:
      7 mm
    • max.:
      12 mm
  • Sezione trasversale per il collegamento del conduttore:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
Numero di collegamenti
4
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
4 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,14 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,14 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,14 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,14 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,14 mm²
Terminali doppi, max.
0,75 mm²
Terminali doppi, min.
0,5 mm²
Tipo di collegamento
PUSH IN
Tipo di collegamento 2
PUSH IN

Generale

Guida equipaggiata
TS 35
Norme
A norma IEC 60947-7-1
A norma IEC 60947-7-2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 28

Rating data

Sezione di dimensionamento
2,5 mm²
Tensione nominale
250 V
Tensione DC nominale
250 V
Corrente nominale
24 A
Corrente con conduttore max.
27 A
Norme
A norma IEC 60947-7-1
A norma IEC 60947-7-2
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Tensione impulsiva di dimensionamento
4 kV
Potenza dissipata secondo IEC 60947-7-x
0,77 W
Tensione nominale (L / L)
400 V
Tensione nominale (L / N)
250 V
Tensione nominale (L / PE)
250 V
Classe di sovratensione
III
Grado di lordura
3

Klassificeringar

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
