APG 1.5/10-9BG-GN

APG 1.5/10-9BG-GN

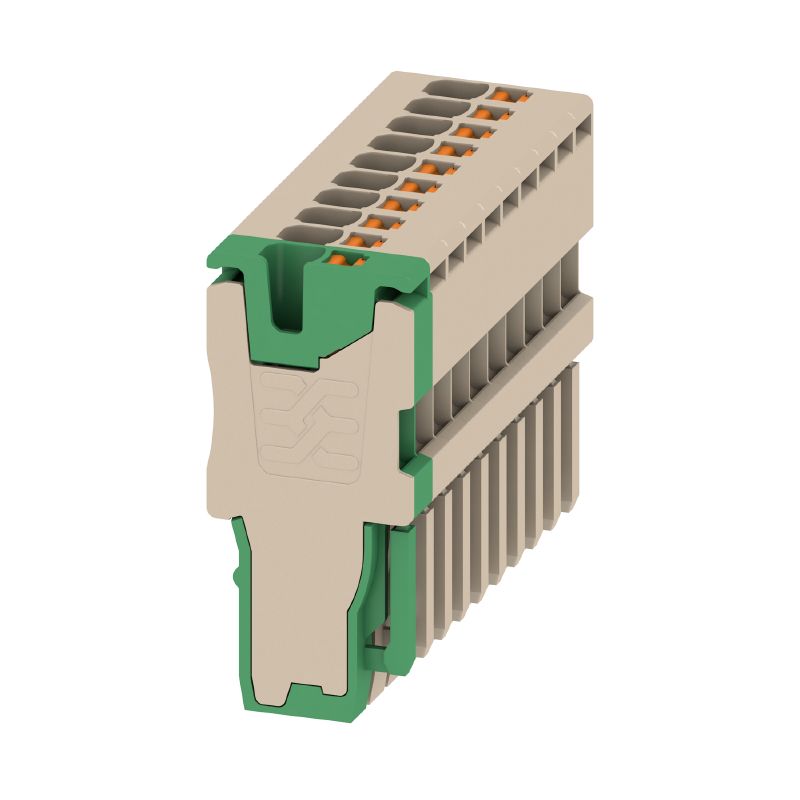

Plug, 1.5 mm², 500 V, 17.5 A, Number of poles: 10, dark beige

항목 번호 2719830000
데이터 시트 다운로드 Tekninen tuki Tuotelataukset
Accessoires 10 Est un accessoire de 3 Autres produits de la même gamme 317
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Généralités Rating data Classifications

Approvals

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

General ordering data

Version
Plug, 1.5 mm², 500 V, 17.5 A, Number of poles: 10, dark beige
Référence
2719830000
Type
APG 1.5/10-9BG-GN
GTIN (EAN)
4050118811292
Qté.
20 items

Dimensions and weights

Profondeur
31,15 mm
Depth (inches)
1,226 inch
Hauteur
14 mm
Height (inches)
0,551 inch
Largeur
35 mm
Width (inches)
1,378 inch
Poids net
11,6 g

Temperatures

Température de stockage
-25 °C...55 °C
Température ambiante
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Statut de conformité RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Matériau de base
Wemid
Couleur
dark beige
Colour of operational elements
orange
Brännbarhetsklass enligt UL 94
V-0

System specifications

Требуется концевая пластина
No
Nombre de polarités
10
Number of levels
1

Additional technical data

Type de montage
Plugged

Raccordement (raccordement nominal)

Calibre selon 60 947-1
A1
Dimension de la lame
0,4 x 2,0 mm
Longueur de dénudage
10 mm
Nombre de raccordements
10
Plage de serrage, max.
1,5 mm²
Plage de serrage, min.
0,14 mm²
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, rigide, max.
1,5 mm²
Section de raccordement du conducteur, rigide, min.
0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, max.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/1, min.
0,14 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
1,5 mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,14 mm²
Section de raccordement du conducteur, souple, max.
1,5 mm²
Section de raccordement du conducteur, souple, min.
0,14 mm²
Section de raccordement, semi-rigide, max.
1,5 mm²
Section de raccordement, semi-rigide, min.
0,14 mm²
Sens de raccordement
top
Type de raccordement
PUSH IN

Caractéristiques nominales selon CSA

Certificat Nº (CSA)
200039-70089609
Courant gr. B (CSA)
13 A
Courant gr. c (CSA)
13 A
Current size D (CSA)
5 A
Section max. du conducteur (CSA)
14 AWG
Tension Gr B (CSA)
300 V
Tension Gr C (CSA)
300 V
Tension Gr D (CSA)
600 V
Wire cross section min. (CSA)
26 AWG

Généralités

Nombre de pôles
10
Normes
V souladu s normou IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 14
Section de raccordement du conducteur, AWG, min.
AWG 26

Rating data

Section nominale
1,5 mm²
Номинальное напряжение
500 V
Tension nominale par rapport bloc de jonction voisin
500 V
Tension nominale DC
500 V
Номинальный ток
17,5 A
Courant avec conducteur max.
17,5 A
Standards
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Tension de choc nominale
6 kV
Puissance dissipée conformément à CEI 60947-7-x
0,56 W
Pollution severity
3
Surge voltage category
III

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
