APG 1.5/9

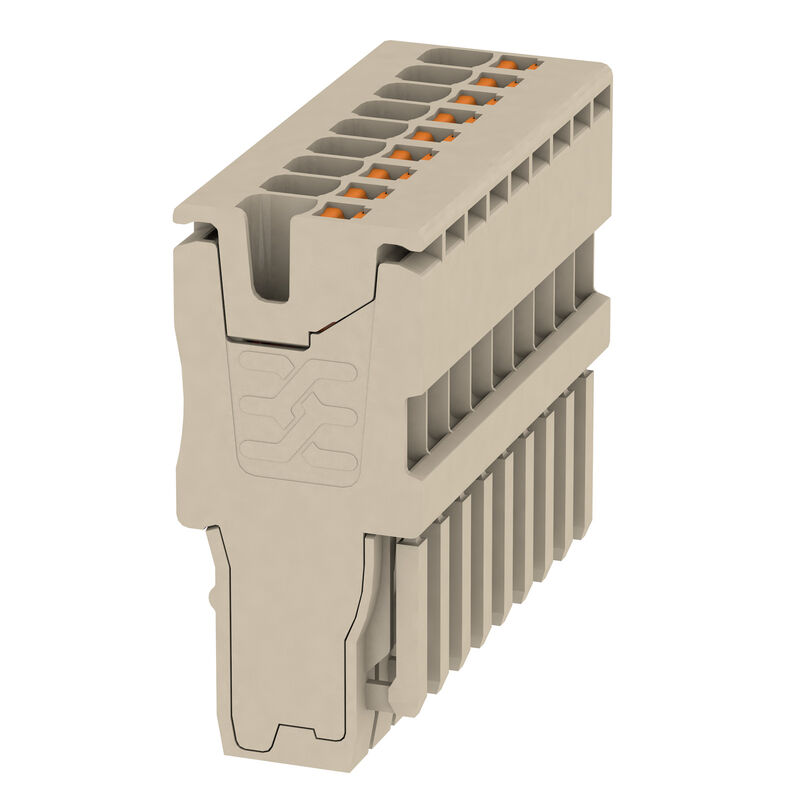

Product image
APG 1.5/9
APG 1.5/9

APG 1.5/9

Plug, 1.5 mm², 500 V, 17.5 A, Number of poles: 9, dark beige

Produkt ID 2482420000
Download datablad Teknisk support Nedladdningar av produkter
Tilbehør 10 Er tilbehør til 14 Anvendte produkter 325
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Raccordement (raccordement nominal) Caractéristiques nominales selon CSA General Rating data Caractéristiques nominales selon UL Classifications

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

General ordering data

Verze
Plug, 1.5 mm², 500 V, 17.5 A, Number of poles: 9, dark beige
Číslo objednávky
2482420000
Typ
APG 1.5/9
GTIN (EAN)
4050118494488
Qté.
20 items

Dimensions and weights

Hloubka
31,15 mm
Depth (inches)
1,226 inch
Výška
14 mm
Height (inches)
0,551 inch
Šířka
31,5 mm
Width (inches)
1,24 inch
Poids net
10,466 g

Temperatures

Skladovací teplota
-25 °C...55 °C
Umgebungstemperatur
-5 °C…40 °C
Dauergebrauchstemperatur, min.
-60 °C
Dauergebrauchstemperatur, max.
130 °C

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
dark beige
Colour of operational elements
orange
UL 94 flammability rating
V-0

System specifications

End cover plate required
No
Nombre de polarités
9
Number of levels
1

Additional technical data

Type of mounting
Plugged

Raccordement (raccordement nominal)

Abisolierlänge
10 mm
Anschlussart
PUSH IN
Anschlussrichtung
en haut
Anzahl Anschlüsse
9
Connection cross-section, stranded, min.
0,14 mm²
Klemmbereich, max.
1,5 mm²
Klemmbereich, min.
0,14 mm²
Klingenmaß
0.4 x 2.0 mm
Leiteranschlussquerschnitt AWG, max.
AWG 14
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
1 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,14 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,14 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
1,5 mm²
Měřidlo podle IEC 60947-1
A1
Wire connection cross-section, solid core, max.
1,5 mm²
Wire connection cross-section, solid core, min.
0,14 mm²

Caractéristiques nominales selon CSA

Certificate No. (CSA)
200039-70089609
Current size B (CSA)
13 A
Current size C (CSA)
13 A
Current size D (CSA)
5 A
Voltage size B (CSA)
300 V
Voltage size C (CSA)
300 V
Voltage size D (CSA)
600 V
Wire cross section max. (CSA)
14 AWG
Wire cross section min. (CSA)
26 AWG

General

Počet pólů
9
Průřez propojení AWG, max.
AWG 14
Průřez propojení AWG, min.
AWG 26
Standardy
In accordance with IEC 60947-7-1

Rating data

Rated cross-section
1,5 mm²
Rated voltage
500 V
Rated voltage to adjoining terminal
500 V
Rated DC voltage
500 V
Nominal current
17,5 A
Courant avec conducteur max.
17,5 A
Normes
In accordance with IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1,83 mΩ
Tension de choc nominale
6 kV
Puissance dissipée conformément à CEI 60947-7-x
0,56 W
Pollution severity
3
Surge voltage category
III

Caractéristiques nominales selon UL

Certificate No. (cURus)
E60693
Conductor size Factory wiring max. (cURus)
14 AWG
Conductor size Factory wiring min. (cURus)
26 AWG
Conductor size Field wiring max. (cURus)
14 AWG
Conductor size Field wiring min. (cURus)
26 AWG
Current size B (cURus)
13 A
Current size C (cURus)
13 A
Current size D (cURus)
5 A
Voltage size B (cURus)
300 V
Voltage size C (cURus)
300 V
Voltage size D (cURus)
600 V

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
