Fotovoltaico, Interruttore, Interruttore sezionatore, 1000 V, Versione DC, 50 A, 4 poli, Interruttore manuale

N. articolo 3123820000
Download foglio dati Download dei prodotti
Prodotti correlati 4
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati generali Classificazioni Testi descrittivi per l'offerta

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
Fotovoltaico, Interruttore, Interruttore sezionatore, 1000 V, Versione DC, 50 A, 4 poli, Interruttore manuale
N. d’ordine
3123820000
Tipo
DC SB M 50A 4POL EVO 1 KV
GTIN (EAN)
4099987272032
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
121,5 mm
Profondità (pollici)
4,783 inch
Posizione verticale
165 mm
Altezza (pollici)
6,496 inch
Larghezza
140 mm
Larghezza (pollici)
5,512 inch
Peso netto
999 g

Temperature

Temperatura ambiente
-30 °C…50 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati generali

Grado di protezione
IP65

Classificazioni

ETIM 8.0
EC000216
ETIM 9.0
EC004830
ETIM 10.0
EC004830
ECLASS 14.0
27-07-02-03
ECLASS 15.0
27-07-02-03

Testi descrittivi per l'offerta

Testo bando lungo

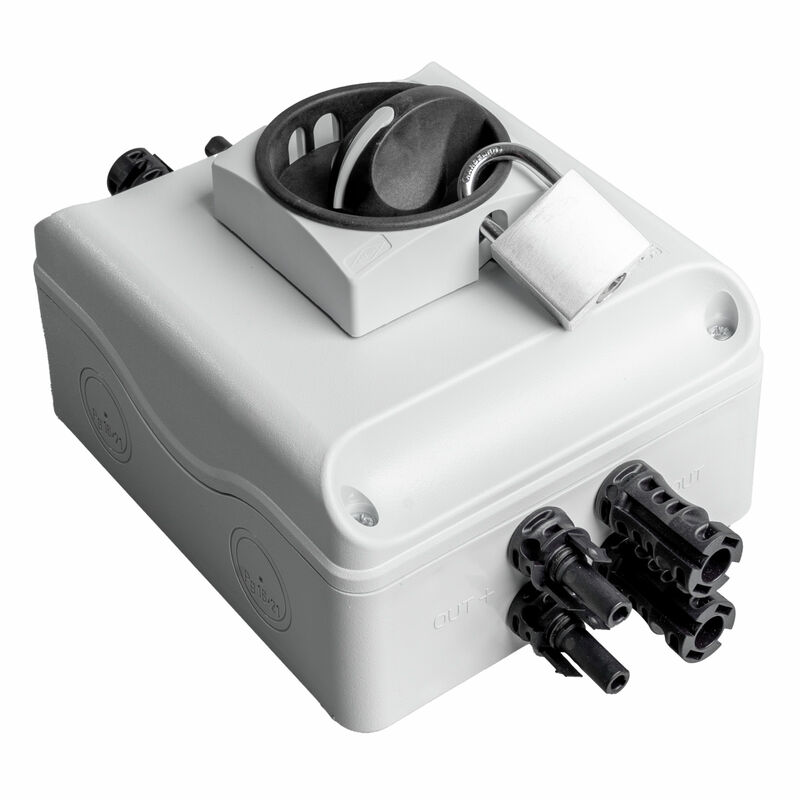

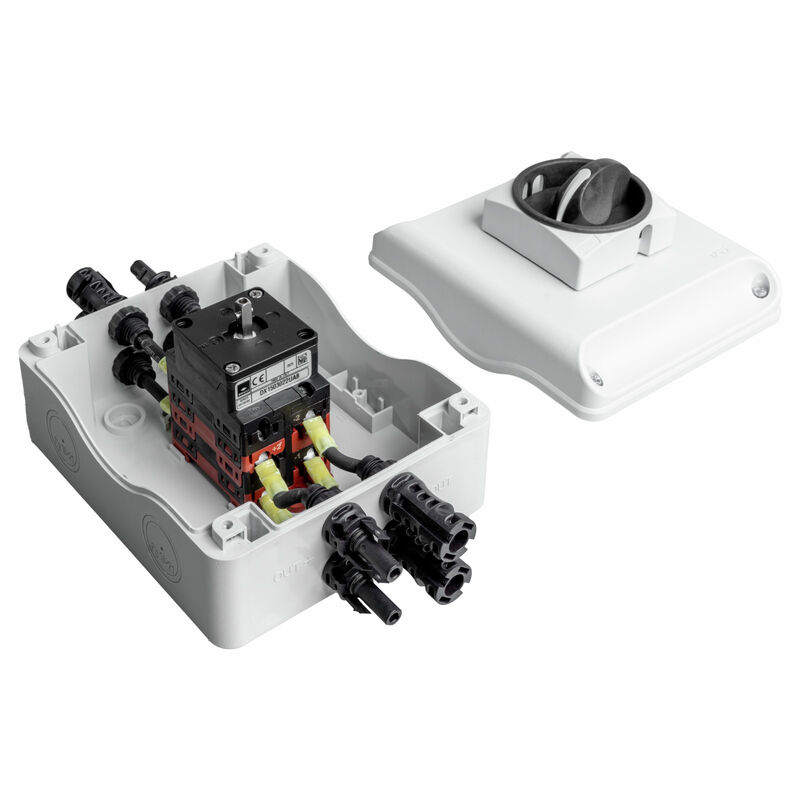

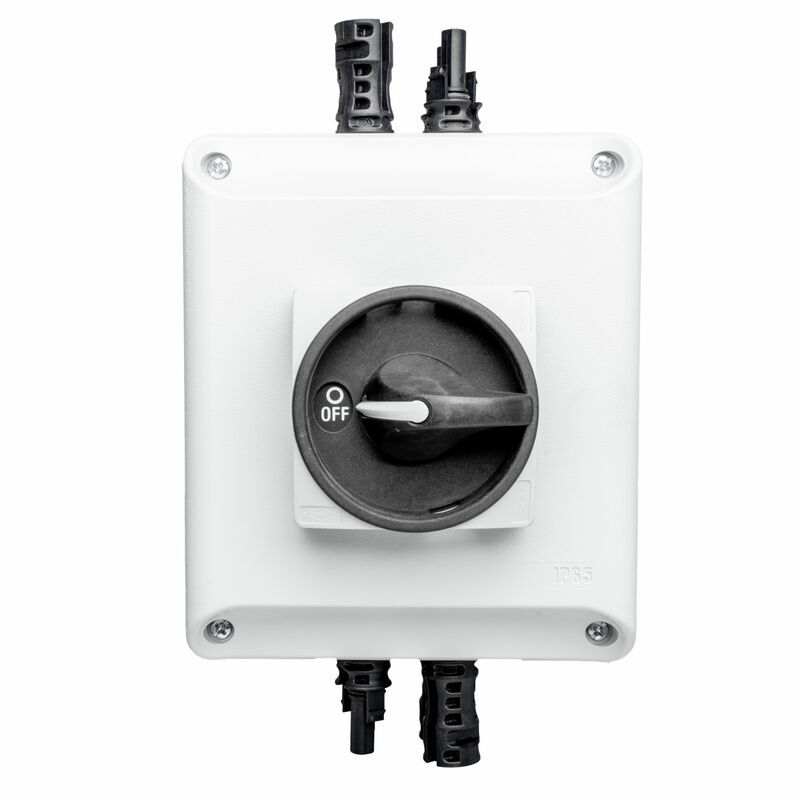

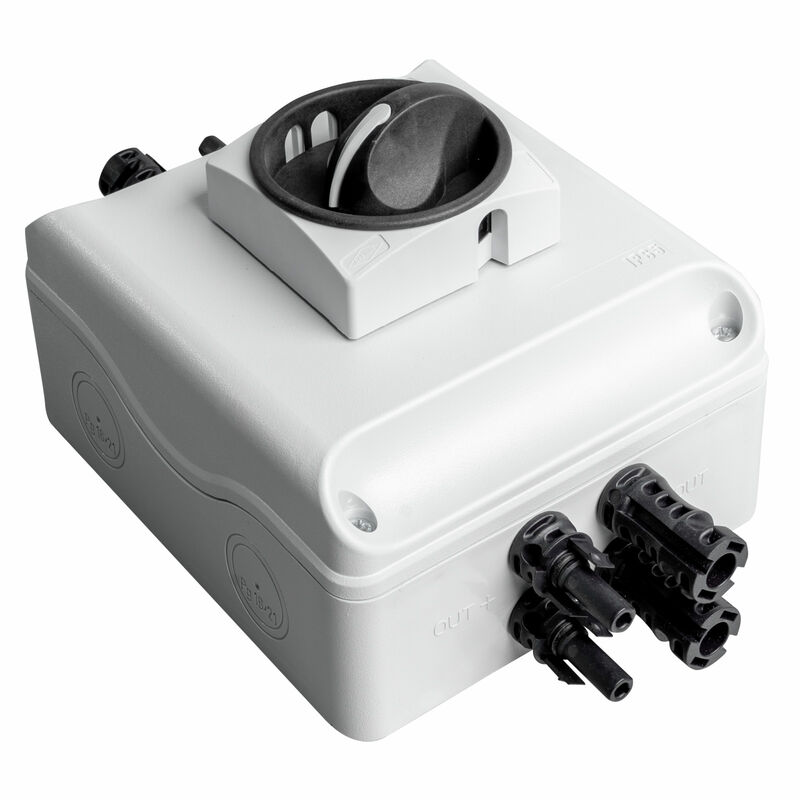

Load break switch in polyester housing.
Suitable for switching off the DC side.
Number of poles: 4

Operating current, rated value (Ie):
- according to IEC (PV1, 1000 V): 50 A
- according to IEC (PV1, 1500 V): 20 A
- according to IEC (PV2, 1000 V): 20 A
- according to IEC (PV2, 1500 V): 8 A
Rated insulation voltage (Ui):
- according to IEC: 1500 V

Suitability for use:
Main switch: Yes

Number of contacts normally open: 4
Number of contacts normally closed: 0
Number of switching positions: 2
Lockable: Yes
The switch is mounted using 4 screws.
Protection class (IP): 65
Polyester housing with connection via MC4-Evo 2 connector, compatible with cable type TÜV 2 Pfg1169/08.07 / EN 50618:2063
Dimensions HxWxD: 235x140x121.5 mm.

Approval according to low voltage switchgear and controlgear IEC 60947-3, DIN VDE 0660 Part 107 (EN 60947-3)
