Questo prodotto non è più disponibile.

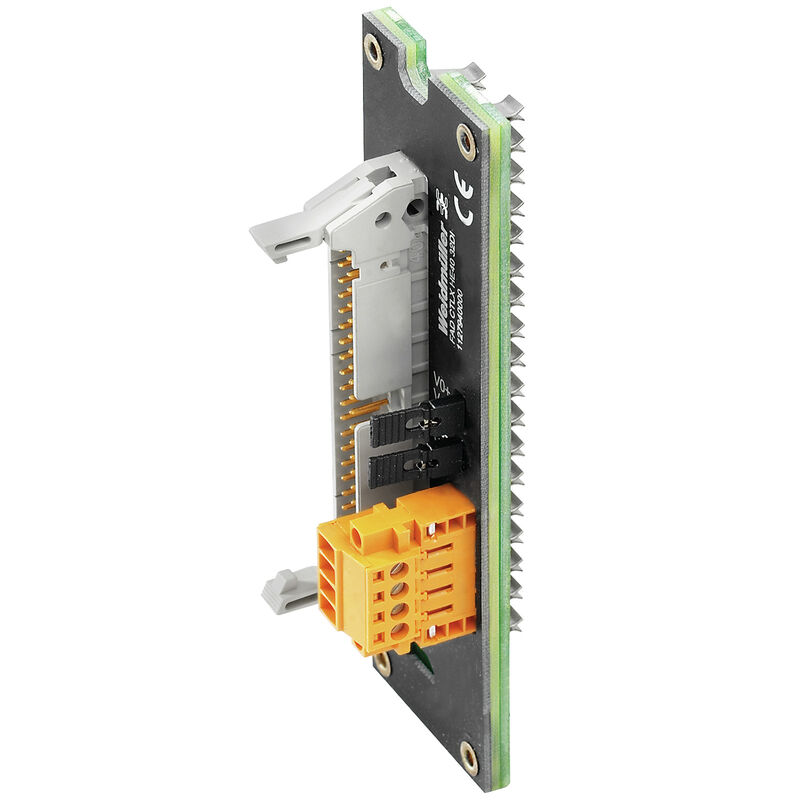

Interfaccia, FAD, Specifico, Connettori a norma IEC 60603-13 / DIN 41651 40p

N. articolo 1127940000
Download foglio dati
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati per il collegamento Specifiche tecniche Coordinate di isolamento (EN50178) Collegamento alimentazione Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Interfaccia, FAD, Specifico, Connettori a norma IEC 60603-13 / DIN 41651 40p
N. d’ordine
1127940000
Tipo
FAD CTLX HE40 32DI
GTIN (EAN)
4032248909452
CPZ
1 Pezzo
Stato consegna
Disdetto

Dimensioni e pesi

Larghezza
110 mm
Larghezza (pollici)
4,331 inch
Lunghezza
34,5 mm
Lunghezza (pollici)
1,358 inch
Peso netto
1.371,512 g

Temperature

Temperatura di magazzinaggio
-40...60 °C
Temperatura d'esercizio
-25...50

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati per il collegamento

Collegamento (lato campo)
Connettori a norma IEC 60603-13 / DIN 41651 40p
Collegamento a PLC
Rockwell Control-Logix
Collegamento alla scheda
1756-IB32
Connettori di alimentazione
SL/BLZ 3.5 mm

Specifiche tecniche

Tensione d'esercizio
30 V AC / 60 V DC
Corrente per canale, max.
1 A
Corrente per byte, max.
2 A

Coordinate di isolamento (EN50178)

Secondo
DIN EN 50178
Tensione nominale
< 50 V AC
Classe di sovratensione
III
Grado di lordura
2
Controllo resistenza agli impulsi (1,2 / 50 ?s) (norma 1)
0,5 kV
Tensione prova isolamento (AC) (norma 1)
0,35 kV

Collegamento alimentazione

Tipo di collegamento
Collegamento a vite
Campo di serraggio, min.
0,08 mm²
Campo di serraggio, max.
1,5 mm²
Fisso, min. H05(07) V-U
0,5 mm²
Fisso, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,5 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
Flessibile con boccola, max.
1,5 mm²
Sezione del conduttore, min. AWG
AWG 28
Sezione del conduttore, max. AWG
AWG 14
Coppia di serraggio (alimentazione), min.
0,2 Nm
Coppia di serraggio (alimentazione), max.
0,25 Nm
Lunghezza di spellatura
6 mm

Classificazioni

ETIM 8.0
EC002584
ETIM 9.0
EC002584
ETIM 10.0
EC002584
ECLASS 14.0
27-33-02-92
ECLASS 15.0
27-33-02-92
