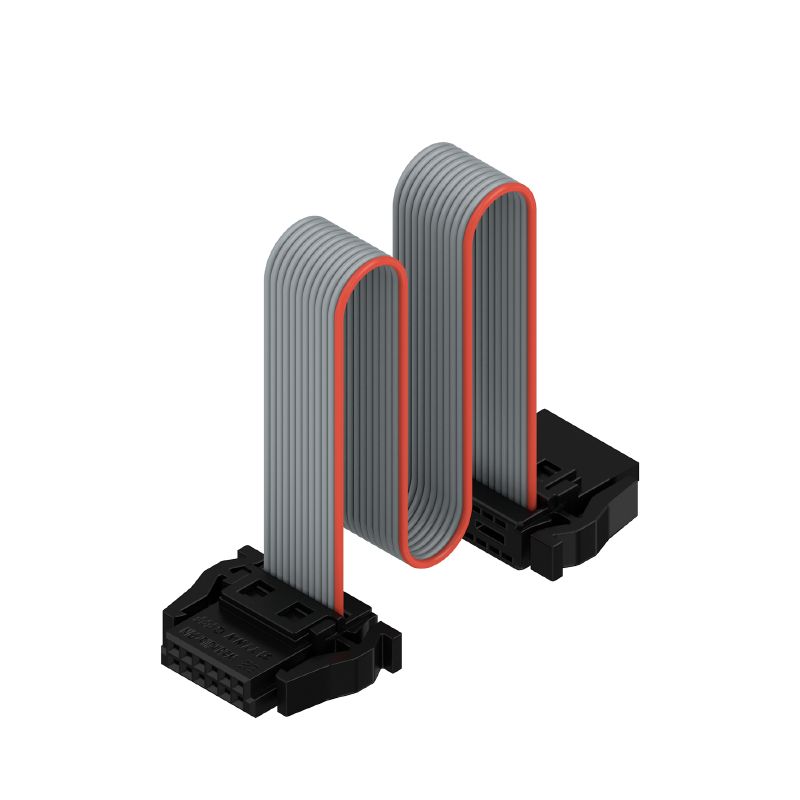

FC20 PN/12A S1 B BX
Produktillustration
FC20 PN/12A S1 B BX
Produktillustration
FC20 PN/12A S1 B BX
FC20 PN/12A S1 B BX
FC20 PN/12A S1 B BX

FC20 PN/12A S1 B BX

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1798671600000)/

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 12, Box

Produkt-ID 2826890000
Ladda ner datablad Wsparcie inżynieryjne Pobieranie produktów
Använda produkter 27
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Material data Conductors suitable for connection Bemessungsdaten nach IEC Packing Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Conform

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 12, Box
Order No.
2826890000
Type
FC20 PN/12A S1 B BX
GTIN (EAN)
4064675363491
Qty.
10 items
Product data
IEC: / 1.9 A
UL:
Embalaje
Caja
Delivery status
Este artículo no estará disponible en el futuro.
Última fecha de pedido
/Date(1798671600000)/

Dimensions and weights

Length
12,2 mm
Length (inches)
0,48 inch
Net weight
4,48 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal – Board-to-Board
Type of connection
Schneidklemmanschluss IDC
Wire connection method
IDC terminal
Cable length
200 mm
Pitch in mm (P)
1,27 mm
Pitch in inches (P)
0,05 "
Conductor outlet direction
90°/270°
Number of poles
12
Number of rows
2
Pin series quantity
2
Tipo de protección
IP20
Volume resistance
<25 mΩ
Plugging cycles
500
Force d'enfichage/pôle, max.
0,6 N
Force d'extraction/pôle, max.
0,6 N

Material data

Insulating material
LCP
Colour
grau
Colour chart (similar)
RAL 7035
Insulation resistance
≥ 20 MΩ
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material del contacto
aleación de cobre
Material de contacto
Aleación de Cu
Contact surface
Ni/Au
Estructura de capas del contacto del conector
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-20 °C
Température de fonctionnement , max.
105 °C

Conductors suitable for connection

Wire connection cross section AWG, min.
AWG 30/1, 30/7
Wire connection cross section AWG, max.
AWG 30/1, 30/7

Bemessungsdaten nach IEC

Rated current, min. number of poles (Tu=20°C)
1,9 A
Rated current, max. number of poles (Tu=40°C)
1,65 A
Clearance, min.
0,4 mm
Creepage distance, min.
0,4 mm

Packing

Packaging
Box
VPE length
155 mm
VPE width
64 mm
VPE height
38 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
