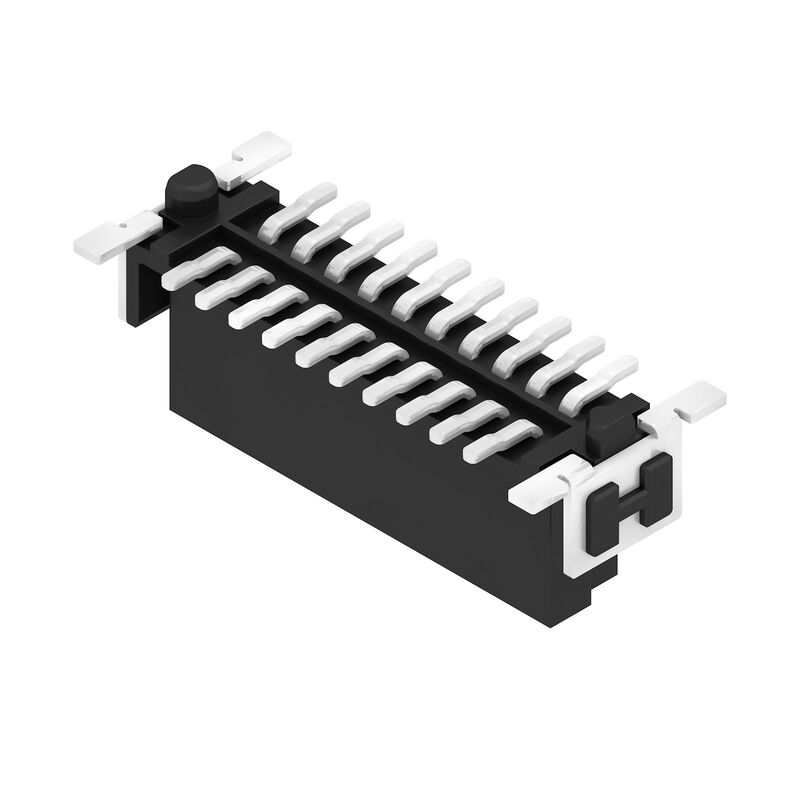

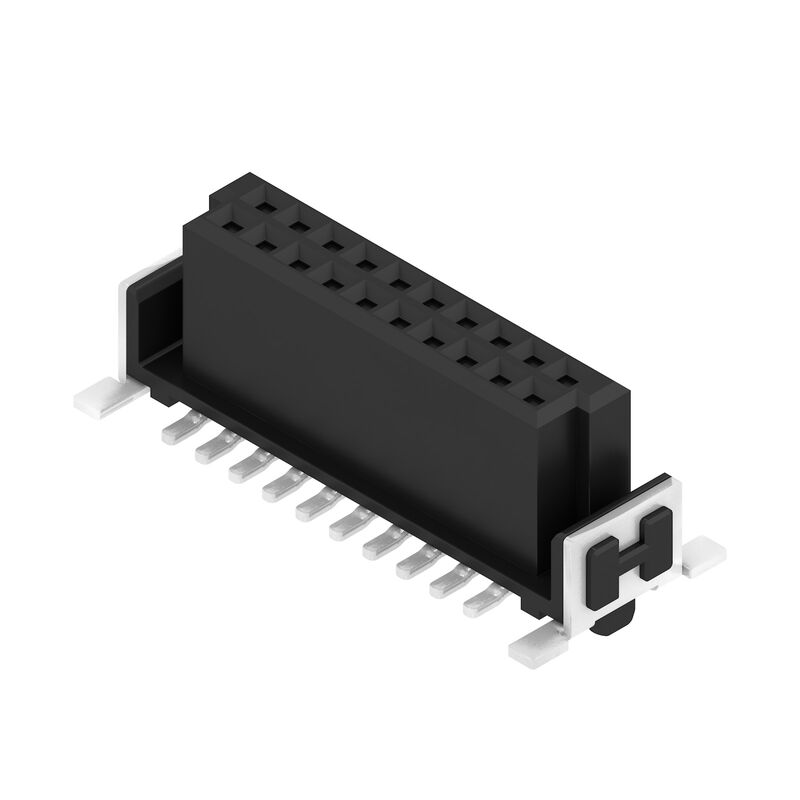

Illustration du produit
FFH6 S1/20V F1 B RL
Illustration du produit
FFH6 S1/20V F1 B RL

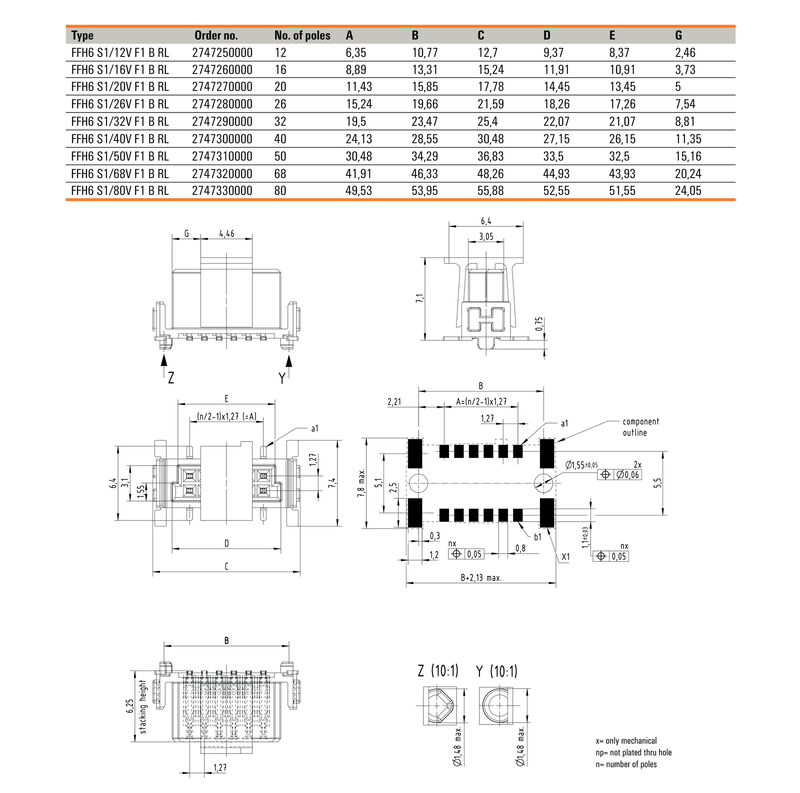

Dimensional drawing
FFH6 S1/20V F1 B RL

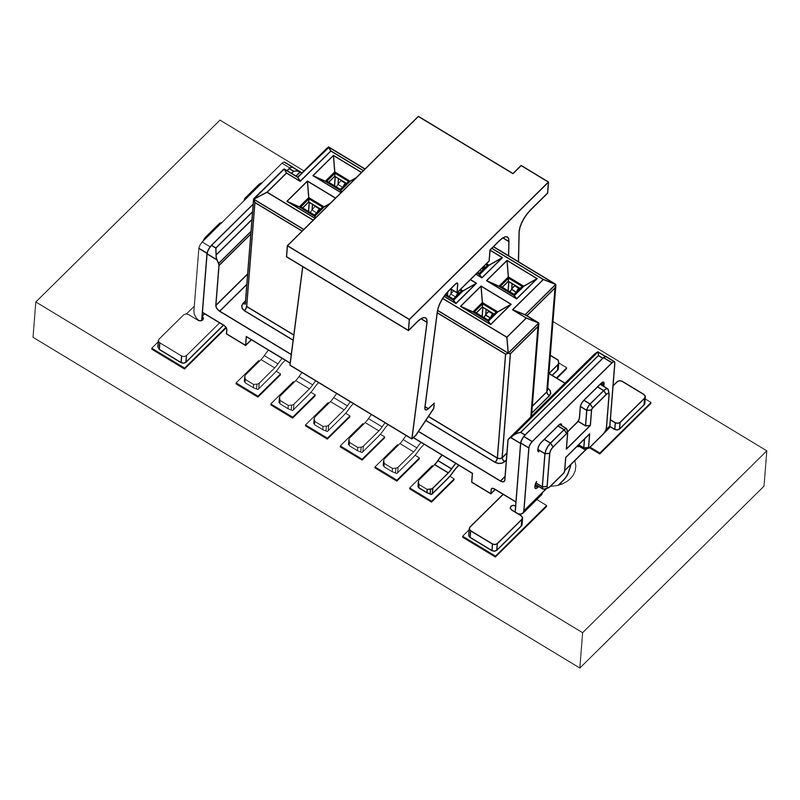

Dessin détaillé
FFH6 S1/20V F1 B RL
Courbe de dérating
FFH6 S1/20V F1 B RL

FFH6 S1/20V F1 B RL

Ce produit ne sera bientôt plus disponible.

Dernière date de commande: /Date(1798671600000)/

PCB plug-in connector, female header, SMD solder connection, Pitch in mm (P): 1.27 mm, Number of poles: 20, 180°, Tape

Référence produit 2747270000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Pièces opposées 3 Autres produits de la même gamme 9
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC UL 1977에 따른 정격 데이터 Packing Important note Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E92202

General ordering data

Ausfuehrung
PCB plug-in connector, female header, SMD solder connection, Pitch in mm (P): 1.27 mm, Number of poles: 20, 180°, Tape
Best.-Nr.
2747270000
Art
FFH6 S1/20V F1 B RL
GTIN (EAN)
4064675001157
VPE
280 adet
Product data
IEC: / 2.8 A
UL: 150 V
Packaging
Tape
Lieferstatus
This article will no longer be available in the future.
Datum der letzten Bestellung
/Date(1798671600000)/

Dimensions and weights

Tiefe
7,8 mm
Tiefe (inch)
0,307 inch
Höhe
7,1 mm
Height (inches)
0,28 inch
Breite
17,78 mm
Larghezza (pollici)
0,7 inch
Net weight
5,357 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
No SVHC superiori a 0,1 wt%

System specifications

Übertragungsrate
3.125 Gbit/s
Produktfamilie
OMNIMATE Signal - Board-to-Board
Anschlussart
Board connection
Montage auf der Leiterplatte
Collegamento a saldare SMD
Raster in mm (P)
1,27 mm
Raster in Zoll (P)
0,05 "
Abgangswinkel
180°
Polzahl
20
Anzahl Lötstifte pro Pol
1
Coplanarité :
0,1 mm
Nombre de séries
1
Nombre de pôles
2
Degré de protection
IP20
Résistance de passage
<25 mΩ
Cycles d'enfichage
500
Force d'enfichage/pôle, max.
0,6 N
Force d'extraction/pôle, max.
0,6 N

Material data

Isolierstoff
LCP
Farbe
black
Farbtabelle (ähnlich)
RAL 9011
Isolierstoffgruppe
IIIa
Isolationswiderstand
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
Matériau de base du contact
Alliage de cuivre
Matériau des contacts
Alliage de cuivre
Surface du contact
Or sur nickel
Structure en couches du contact mâle
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-55 °C
Température de fonctionnement , max.
125 °C

Rated data acc. to IEC

Bemessungsstrom, min. Polzahl (Tu=20°C)
2,8 A
Kriechstrecke, min.
0,4 mm
Luftstrecke, min.
0,4 mm

UL 1977에 따른 정격 데이터

Reference to approval values
Specifications are maximum values, details - see approval certificate.
Bemessungsspannung (UL 1977) (veraltet)
150 V

Packing

Verpackung
Tape
VPE Länge
350 mm
VPE Breite
340 mm
VPE Höhe
135 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
