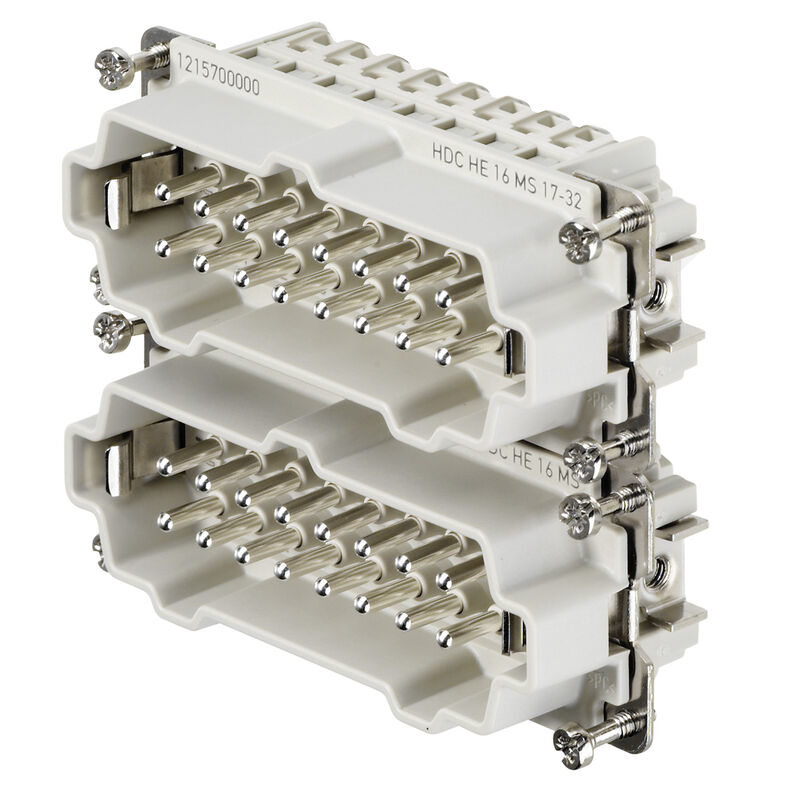

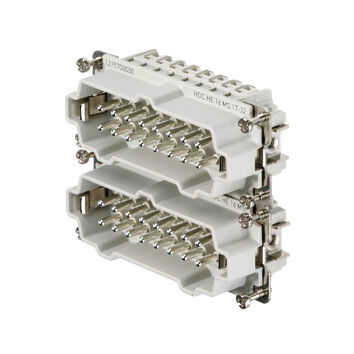

HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 16, Collegamento a vite, Dimensioni di installazione: 6

N. articolo 1215700000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Componente singolo di 2 Prodotti correlati 2
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dimensioni Dati generali Dati del collegamento PE Esecuzione Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E92202

Dati generali per l’ordinazione

Versione
HDC - Connettore, Maschio, 500 V, 16 A, Numero di poli: 16, Collegamento a vite, Dimensioni di installazione: 6
N. d’ordine
1215700000
Tipo
HDC HE 16 MS 17-32
GTIN (EAN)
4008190056360
CPZ
1 Pezzo

Dimensioni e pesi

Profondità
84,5 mm
Profondità (pollici)
3,327 inch
Posizione verticale
35,7 mm
Altezza (pollici)
1,406 inch
Larghezza
34 mm
Larghezza (pollici)
1,339 inch
Peso netto
82,72 g

Temperature

Valori limite di temperatura
-40 °C ... 125 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Resistenza chimica
  • Sostanza:
    Acetone
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Ammoniaca, diluita
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Benzina
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Benzene
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Olio diesel
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Acido acetico, concentrato
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idrossido di potassio
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Metanolo
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Olio motore
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Soda caustica, diluita
  • Resistenza chimica:
    Resistente
  • Sostanza:
    Idroclorofluorocarburi
  • Resistenza chimica:
    Resistente in certe condizioni
  • Sostanza:
    Uso esterno
  • Resistenza chimica:
    Resistente in certe condizioni

Dimensioni

Altezza Maschio
35,7 mm
Larghezza
34 mm
Lunghezza, zoccolo
84,5 mm

Dati generali

Bassa fumosità sec. EN 45545-2
Sì
BG
6
Colour
beige
Coppia di serraggio min. contatto principale
0,5 Nm
Corrente di dimensionamento (DIN EN 61984)
16 A
Corrente nominale (cUR)
  • Sezione di collegamento del conduttore AWG:
    AWG 12
  • Corrente nominale:
    19,7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    15 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    11,3 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    10,3 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    8 A
Corrente nominale (UR)
  • Sezione di collegamento del conduttore AWG:
    AWG 12
  • Corrente nominale:
    20 A
  • Sezione di collegamento del conduttore AWG:
    AWG 14
  • Corrente nominale:
    15 A
  • Sezione di collegamento del conduttore AWG:
    AWG 16
  • Corrente nominale:
    10 A
  • Sezione di collegamento del conduttore AWG:
    AWG 18
  • Corrente nominale:
    7 A
  • Sezione di collegamento del conduttore AWG:
    AWG 20
  • Corrente nominale:
    5 A
Cycles d'enfichage Ag
≥ 500
Dugaszolási ciklusok, arany
≥ 500
Grado di lordura
3
grupa materiałów izolacyjnych
IIIa
Insulation resistance
1010 Ω
Materiale di base
Lega di rame
Materiał izolacyjny
PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario)
Max. torque for main contact
0,55 Nm
Numero di contatti di potenza
16
Numero di contatti di segnalazione
0
Serie
HE
Tensione di dimensionamento (DIN EN 61984)
500 V
Tensione di dimensionamento secondo UL/CSA
600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)
6 kV
Tipo
Maschio
UL 94 가연성 등급
V-0
Volume resistance
≤2 mΩ
Yta
argento passivato
Поперечное сечение соединяемого провода
2,5 mm²
결선 유형
Collegamento a vite
극 수
16
설치 사이즈
6

Dati del collegamento PE

Coppia di serraggio max. collegamento PE
1,5 Nm
Coppia di serraggio, min. collegamento PE
1,2 Nm
Dimensione lama (a taglio) (collegamento PE)
SD 0,8 x 4,0
Lunghezza di spellatura, collegamento PE
10 mm
Sezione di collegamento cavo AWG (PE), max.
AWG 12
Sezione di collegamento cavo AWG (PE), min.
AWG 20
Sezione di dimensionamento
4 mm²
Tipo di collegamento PE
Collegamento a vite
Vite di fissaggio
M 4

Esecuzione

BG
6
Coppia di serraggio max. contatto principale
0,55 Nm
Coppia di serraggio min. contatto principale
0,5 Nm
Dimensione lama
Gr. PH1
Dimensione lama (a taglio) (collegamento a vite)
SD 0,6 x 3,5
Dimensioni di installazione
6
Lunghezza di spellatura, collegamento di dimensionamento
9 mm
Materiale di base
Lega di rame
Resistenza di passaggio
≤2 mΩ
Sezione di collegamento cavo AWG, max.
AWG 14
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, max.
2,5 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento cavo, max.
2,5 mm²
Sezione di collegamento cavo, min.
0,5 mm²
Sezione di collegamento cavo, rigido, max.
2,5 mm²
Sezione di collegamento cavo, rigido, min.
0,5 mm²
Superficie
argento passivato
Tipo di collegamento
Collegamento a vite
Vite di serraggio
M 3

Classificazioni

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
