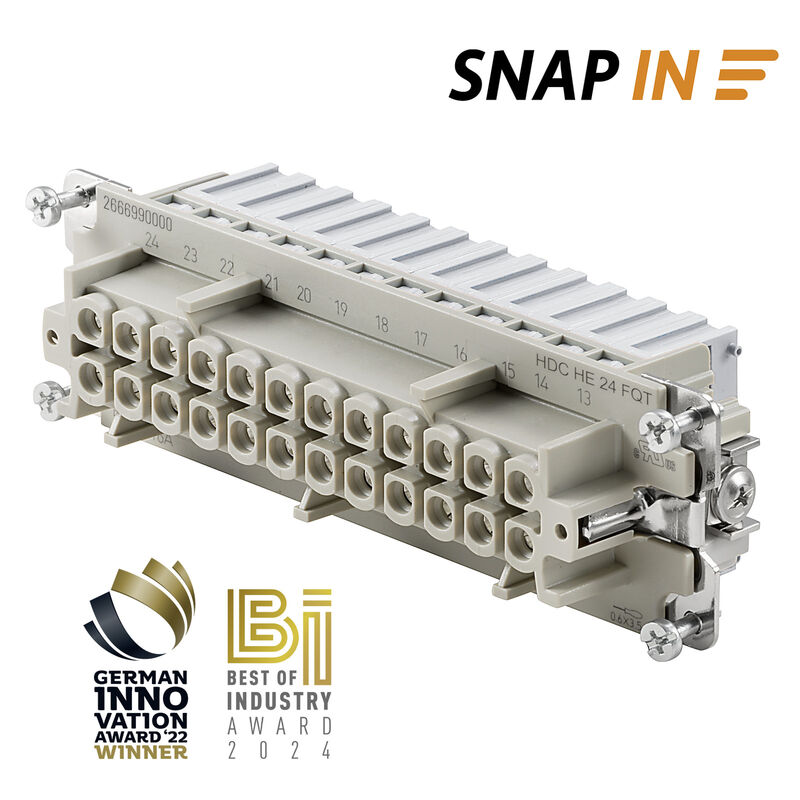

HDC HE 24 N FQT

HDC - Connettore, Femmina, 500 V, 16 A, Numero di poli: 24, SNAP IN, Grandezza: 12, 8

N. articolo 2666990000

Versione	HDC - Connettore, Femmina, 500 V, 16 A, Numero di poli: 24, SNAP IN, Grandezza: 12, 8
N. d’ordine	2666990000
Tipo	HDC HE 24 N FQT
GTIN (EAN)	4050118898217
CPZ	1 Pezzo

Valori limite di temperatura

-40 °C ... 125 °C

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1 Potassium perfluorobutane sulfonate 29420-49-3
SCIP	b67daa31-7dca-434d-8290-da7fb52f83a2

Larghezza

34 mm

Bassa fumosità sec. EN 45545-2	Sì
BG	12 8
cicli d'innesto Ag	≥ 500
Classe d'infiammabilità UL 94	V-0
Colori	Grigio chiaro (RAL 7035)
Corrente di dimensionamento (DIN EN 61984)	16 A
Grado di lordura	3
Grandezza	12 8
Gruppo materiali isolanti	IIIa
Materiale	Lega di rame
Materiale isolante	PC rinforzato in fibra di vetro (UL listed e qualificato per il settore ferroviario) PA 66
Numero di poli	24
Resistenza contro l'isolamento	10¹⁰ Ω
Resistenza di passaggio	≤2 mΩ
Serie	HE
Superficie	argento passivato
Tensione di dimensionamento (DIN EN 61984)	500 V
Tensione di dimensionamento secondo UL/CSA	600 V AC/DC
Tensione impulsiva di dimensionamento (DIN EN 61984)	6 kV
Tipo	Femmina
Tipo di collegamento	SNAP IN

Coppia di serraggio max. collegamento PE	1,5 Nm
Coppia di serraggio, min. collegamento PE	1,2 Nm
Dimensione lama (a taglio) (collegamento PE)	SD 0,8 x 4,0
Lunghezza di spellatura, collegamento PE	10 mm
Sezione di collegamento cavo AWG (PE), max.	AWG 12
Sezione di collegamento cavo AWG (PE), min.	AWG 20
Sezione di dimensionamento	4 mm²
Tipo di collegamento PE	Collegamento a vite
Vite di fissaggio	M 4

BG	12 8
Dimensione lama	SD 0,6 x 3,5
Grandezza	12 8
Lunghezza di spellatura, collegamento di dimensionamento	10 mm
Materiale	Lega di rame
Resistenza di passaggio	≤2 mΩ
Sezione di collegamento cavo AWG, max.	AWG 16
Sezione di collegamento cavo AWG, min.	AWG 20
Sezione di collegamento cavo, flessibile, max.	2,5 mm²
Sezione di collegamento cavo, flessibile, min.	1 mm²
Sezione di collegamento cavo, max.	2,5 mm²
Sezione di collegamento cavo, min.	0,34 mm²
Sezione di collegamento cavo, rigido, max.	2,5 mm²
Sezione di collegamento cavo, rigido, min.	1 mm²
Superficie	argento passivato
Tipo di collegamento	SNAP IN

Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_174650)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2666990000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2666990000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2666990000&norm=0)
Notifica modifica prodotto	[Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_293816) [Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_293817) [Product Change Notice PCN-PB72-20240321-00-A_de](https://mdcop.weidmueller.com/mediadelivery/asset/900_317157) [Product Change Notice PCN-PB72-20240321-00-A_en](https://mdcop.weidmueller.com/mediadelivery/asset/900_317158) [Technical change to HDC HE SNAPIN contact inserts](https://mdcop.weidmueller.com/mediadelivery/asset/900_318797) [Technische Änderung zu HDC HE SNAPIN Kontakteinsätzen](https://mdcop.weidmueller.com/mediadelivery/asset/900_318798)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)

Omologazioni	![CSA](/picture/CSA.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)	E92202
