HDC HP 250 M 95

HDC - Connettore, Maschio, Collegamento a crimpare, Grandezza: 250

N. articolo 1119100000

Caratteristiche

Dati generali per l’ordinazione

Versione	HDC - Connettore, Maschio, Collegamento a crimpare, Grandezza: 250
N. d’ordine	1119100000
Tipo	HDC HP 250 M 95
GTIN (EAN)	4032248900350
CPZ	1 Pezzo

Dimensioni e pesi

Lunghezza	82,6 mm
Lunghezza (pollici)	3,252 inch
Diametro	32 mm
Peso netto	115,22 g

Temperature

Valori limite di temperatura

-50 °C ... 120 °C

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme con esenzione
Esenzione RoHS (se applicabile/nota)	6c
REACH SVHC	Lead 7439-92-1
SCIP	6eabd5ae-2d6b-409e-8bdf-87c27ee10e40

Dati generali

BG	250
Cicli di inserimento	≥ 500
Classe d'infiammabilità UL 94	V-0
Colori	nero

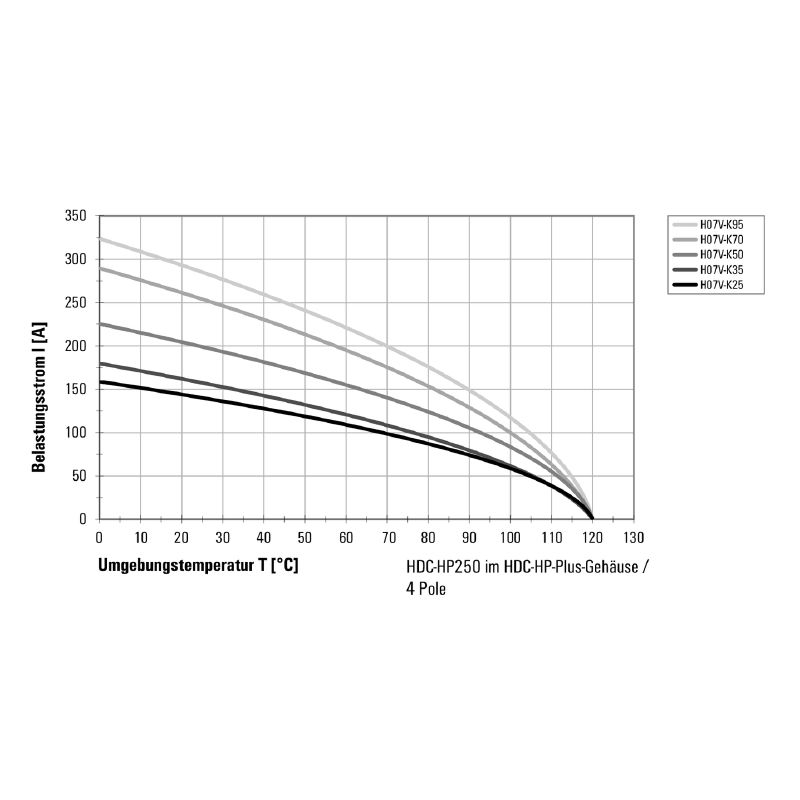

Corrente nominale secondo DIN EN 61984 (temperatura ambiente=20°C)	290 A
Grado di lordura	PD 2 (PD 3)
Grandezza	250
Materiale	Lega di rame
Materiale isolante	PA GF
Resistenza contro l'isolamento	10¹⁰ Ω
Resistenza di passaggio	≤0.1 mΩ
Serie	HighPower
Sezione di collegamento cavo	95 mm²
Superficie	argento passivato
Tensione d’esercizio, max. (temperatura totale=60°C)	2.300 V
Tensione impulsiva di dimensionamento (DIN EN 61984)	15 kV
Tipo	Maschio
Tipo di collegamento	Collegamento a crimpare

Dati del collegamento PE

Tipo di collegamento PE

Collegamento a crimpare
Collegamento a vite

Contatto di potenza

Lunghezza di spellatura, contatto di potenza	24 mm
Tensione impulsiva di dimensionamento (DIN EN 61984), contatto di potenza	15 kV
Tipo di collegamento del contatto di potenza	Collegamento a crimpare

Esecuzione

BG	250
Grandezza	250
Lunghezza di spellatura, collegamento di dimensionamento	24 mm
Materiale	Lega di rame
Resistenza di passaggio	≤0.1 mΩ
Sezione di collegamento cavo, max.	95 mm²
Sezione di collegamento cavo, min.	95 mm²
Superficie	argento passivato
Tipo di collegamento	Collegamento a crimpare

Nota importante

Informazioni sul prodotto

A seconda del funzionamento desiderato, le tensioni generate internamente possono sovrapporre la tensione di lavoro e contenere picchi corrispondenti. È indispensabile garantire che tali tensioni di picco non superino la tensione nominale. Per applicazioni al di fuori di queste specifiche, non esitate a contattarci.

Download

Omologazione/Certificato/Documento di conformità	[Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79408)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1119100000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1119100000)
Documentazione utente	[1487780000_00_11_13_BPZ_HDC_HP250-550_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35515) [BPZL_F_CSA_Zulassung](https://mdcop.weidmueller.com/mediadelivery/asset/900_313925) [BPZ_HDC_HP_ungeschirmt](https://mdcop.weidmueller.com/mediadelivery/asset/900_313936) [BZP_HDC_HP_MOAL_250A](https://mdcop.weidmueller.com/mediadelivery/asset/900_317394)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Classificazioni

ETIM 6.0	EC000796
ETIM 7.0	EC000796
ETIM 8.0	EC000796
ETIM 9.0	EC000796
ECLASS 9.0	27-44-02-04
ECLASS 9.1	27-44-02-04
ECLASS 10.0	27-44-02-04
ECLASS 11.0	27-44-02-04
ECLASS 12.0	27-44-02-04
ECLASS 13.0	27-44-02-04
ECLASS 14.0	27-44-02-04

Omologazioni

ROHS

Conforme
