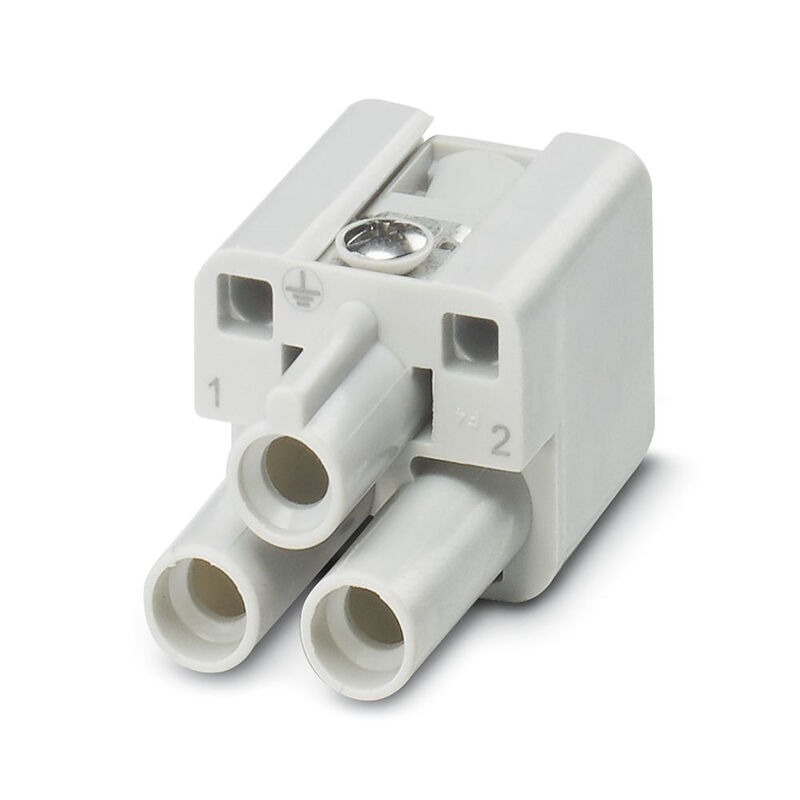

HDC-betét, Hüvely, 400 V, 40 A, Pólusszám: 2, Krimpelhető érintkező, Telepítési szerkezeti méret: 1

Cikkszám 3103510000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 13 Tartozéka 12 Kapcsolódó termékek 2
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Габаритные размеры General data Dane przyłączeniowe PE Tápérintkező Versión Besorolások

Tanúsítványok

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E92202
Tanúsítvány száma (cURus)
E310075

Általános rendelési adatok

Version
HDC-betét, Hüvely, 400 V, 40 A, Pólusszám: 2, Krimpelhető érintkező, Telepítési szerkezeti méret: 1
Order No.
3103510000
Type
HDC HQ 2 FC
GTIN (EAN)
4099987151238
Qty.
1 Darab

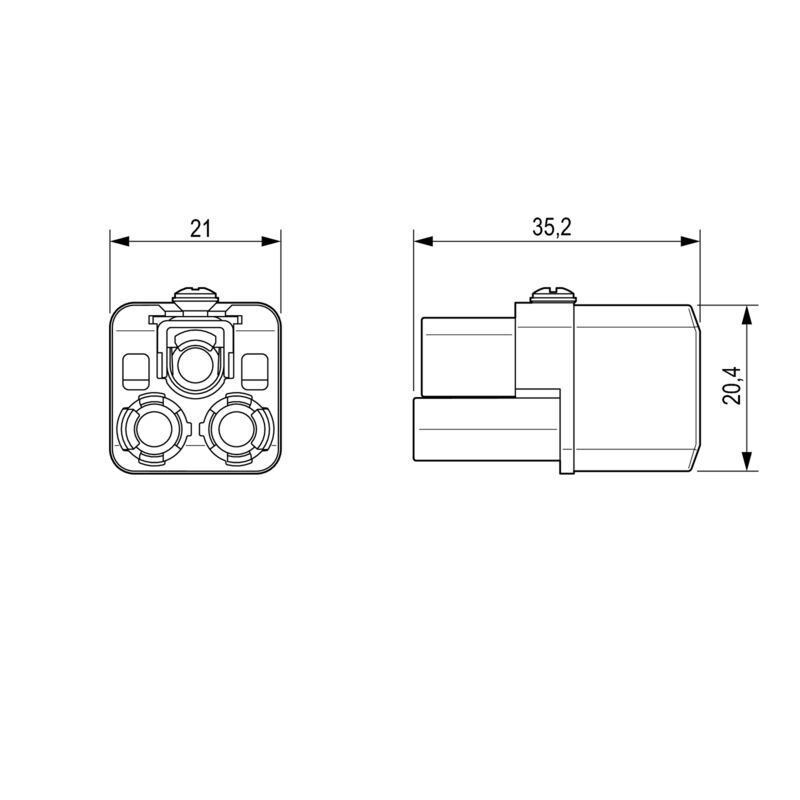

Méretek és tömegek

Depth
21 mm
Mélység (coll)
0,827 inch
Height
34,8 mm
Magasság (coll)
1,37 inch
Width
20,4 mm
Szélesség (coll)
0,803 inch
Átmérő
4 mm
Nettó tömeg
18,3 g

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Габаритные размеры

Height of plug
21 mm
Width
20,4 mm

General data

Basic material
Polycarbonate
BG
1
Colour
회색
Installation size
1
Insulating material
PC
Number of poles
2
Number of power contacts
2
Number of signal contacts
0
Plugging cycles
≥ 500
Plugging cycles, gold
≥ 500
Plugging cycles, silver
≥ 500
Pollution severity
3

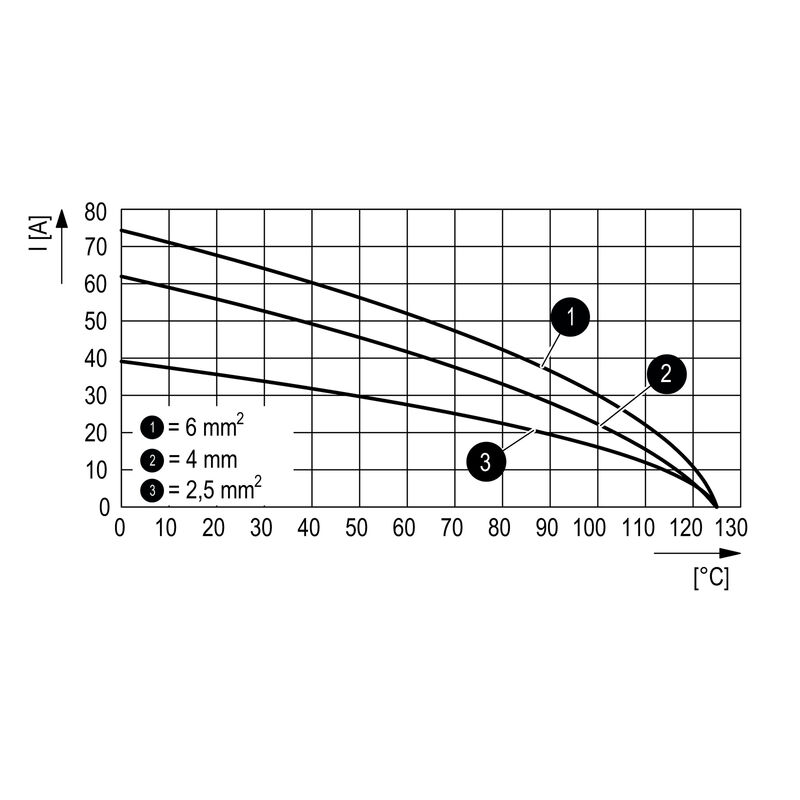

Rated current (DIN EN 61984)
40 A
Rated impulse voltage (DIN EN 61984)
6 kV
Rated voltage (DIN EN 61984)
400 V
Series
HQ
Surface finish
Egyéb
Surge voltage category
III
Type
Hüvely
Type of connection
Krimpelhető érintkező
UL 94 flammability rating
V-0
Protection degree
IP20

Dane przyłączeniowe PE

Connection type PE
Обжимное соединение

Tápérintkező

Stripping length according to the cable diameter
  • Csupaszolási hossz:
    9 mm

Versión

Basic material
Polycarbonate
BG
1
Conductor cross-section, max.
6 mm²
Conductor cross-section, min.
1,5 mm²
Installation size
1
Surface finish
Egyéb
Type of connection
Krimpelhető érintkező

Besorolások

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
