Caratteristiche

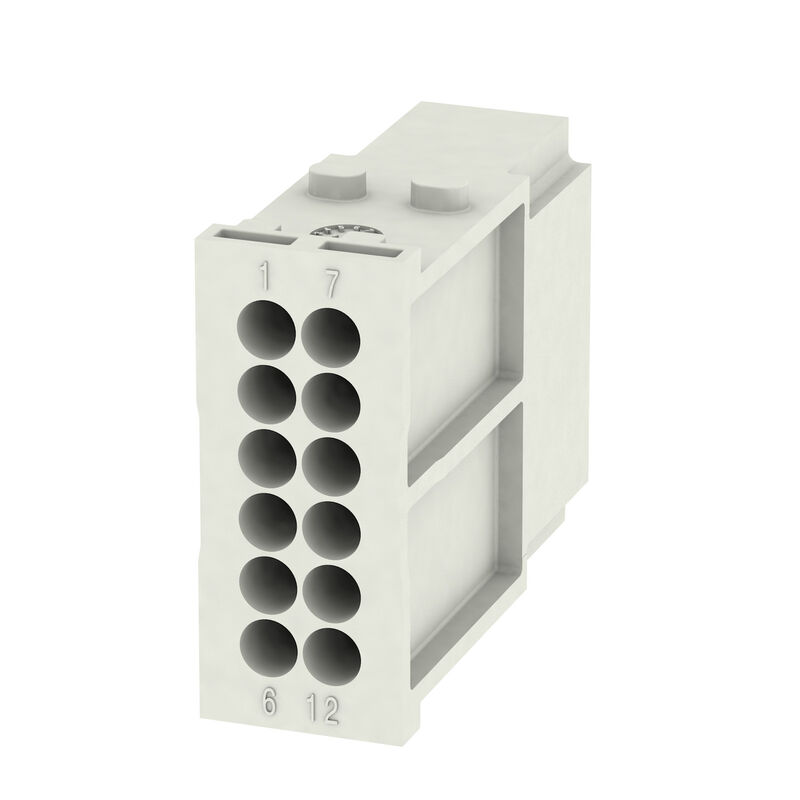

| Versione | Modulo segnale, 250 V, 10 A, Numero di poli: 12, Collegamento a crimpare, Maschio, Slot a innesto necessari: 1 |
| N. d’ordine | 1428840000 |
| Tipo | HDC MHD 12 MC |
| GTIN (EAN) | 4050118232998 |
| CPZ | 1 Pezzo |

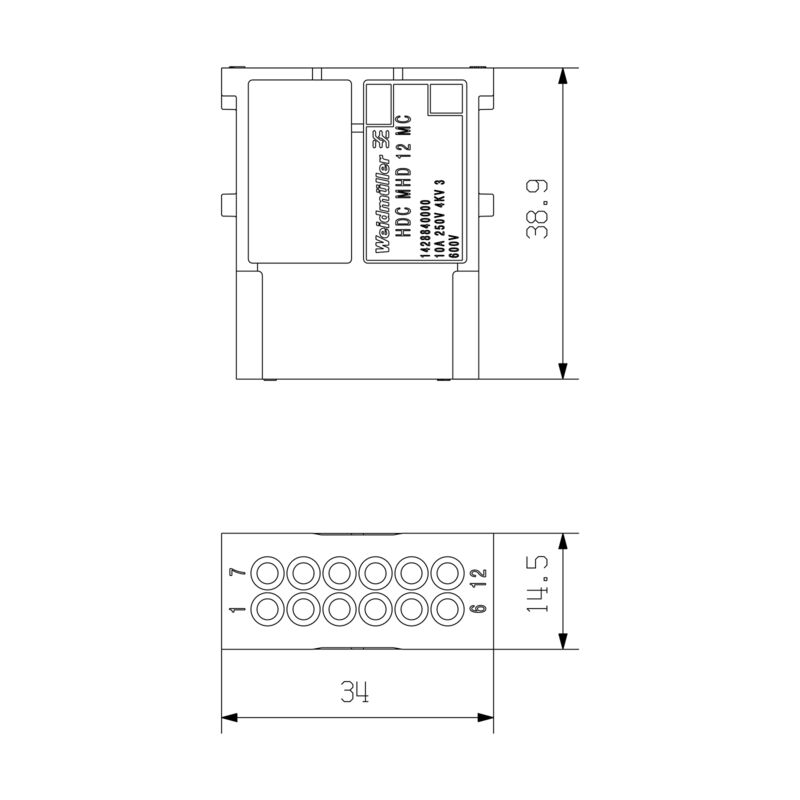

| Profondità | 34 mm |
| Profondità (pollici) | 1,339 inch |
| Posizione verticale | 38,9 mm |
| Altezza (pollici) | 1,531 inch |
| Larghezza | 14,5 mm |
| Larghezza (pollici) | 0,571 inch |
| Peso netto | 9,745 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Classe di sovratensione | III |
| Corrente di dimensionamento (DIN EN 61984) | 10 A |
| Grado di lordura | 3 |
| Materiale | Policarbonato, rinforzato con fibra di vetro |
| Numero di poli | 12 |
| Resistenza contro l'isolamento | 1012 Ω |
| Serie | ModuPlug |
| Slot a innesto necessari | 1 |
| Tensione di dimensionamento (DIN EN 61984) | 250 V |
| Tensione di dimensionamento secondo UL/CSA | 600 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 4 kV |
| Tipo | Maschio |
| Tipo di collegamento PE | Collegamento a vite tramite telaio del modulo |
| Lunghezza di spellatura, collegamento di dimensionamento | 8 mm |
| Sezione di collegamento cavo AWG, max. | AWG 14 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, max. | 2,5 mm² |
| Sezione di collegamento cavo, min. | 0,14 mm² |
| Tipo di collegamento | Collegamento a crimpare |
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_61740) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1428840000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428840000) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E92202 |
Accessori
-
N. articolo:1651560000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
N. articolo:1651620000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.37, torniti, Lega di rame
-
N. articolo:1651630000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:1651640000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1651520000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.37, torniti, Lega di rame
-
N. articolo:1651660000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 2.5, torniti, Lega di rame
-
N. articolo:1651650000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
N. articolo:1651550000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1.5, torniti, Lega di rame
-
N. articolo:1601750000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 1, torniti, Lega di rame
-
N. articolo:1651530000Confezione:100 Pezzo
Connettori di potenza, Contatto a crimpare, HD, HDD, HQ, MixMate, Maschio, Sezione di collegamento cavo, max.: 0.5, torniti, Lega di rame
-
N. articolo:3092830000Confezione:1 Pezzo
Modulo dati, 48 V, 10 A, Cat. 5e, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 8
-
N. articolo:3092840000Confezione:1 Pezzo
Modulo dati, 48 V, 10 A, Cat. 5e, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 8
-
N. articolo:3092860000Confezione:1 Pezzo
Modulo dati, 48 V, 10 A, Cat. 5e, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari:
-
N. articolo:3011270000Confezione:1 Pezzo
Modulo, 150 V, 10 A, Numero di poli: 42, Collegamento a crimpare, Maschio, Slot a innesto necessari: 2
-
N. articolo:3092850000Confezione:1 Pezzo
Modulo dati, 48 V, 10 A, Cat. 5e, Numero di poli: 8, Collegamento a crimpare, Femmina, Slot a innesto necessari: 8
Controparti
-
N. articolo:2748470000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:1428850000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
È la controparte di
-
N. articolo:2748470000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, PUSH IN con attuatore, Femmina, Slot a innesto necessari: 1
-
N. articolo:1428850000Confezione:1 Pezzo
Modulo segnale, 250 V, 10 A, Numero di poli: 12, Collegamento a crimpare, Femmina, Slot a innesto necessari: 1
