Caratteristiche

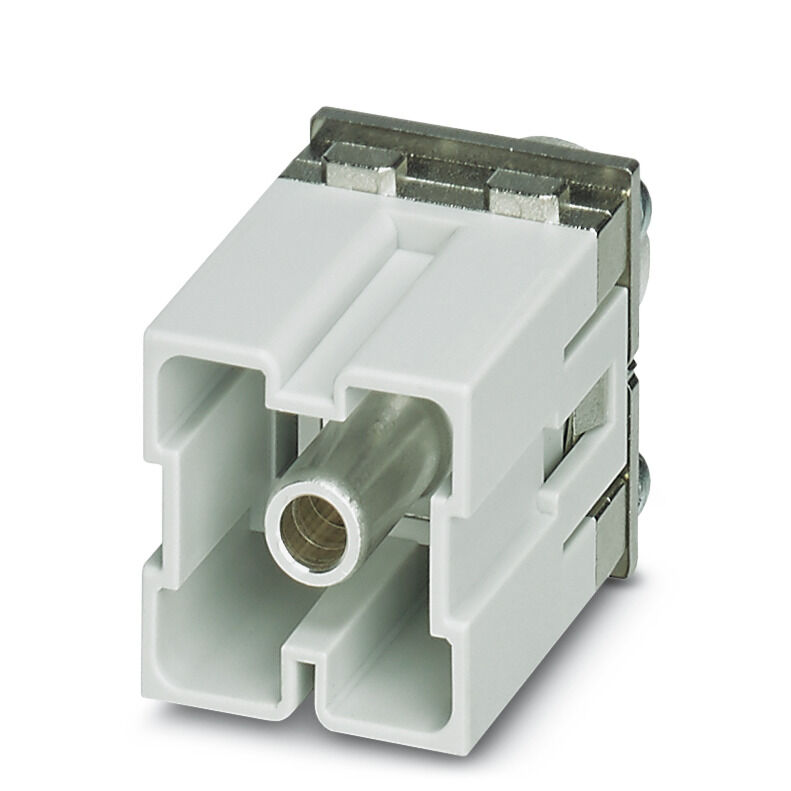

| Versione | Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Maschio, Slot a innesto necessari: 2 |
| N. d’ordine | 2748260000 |

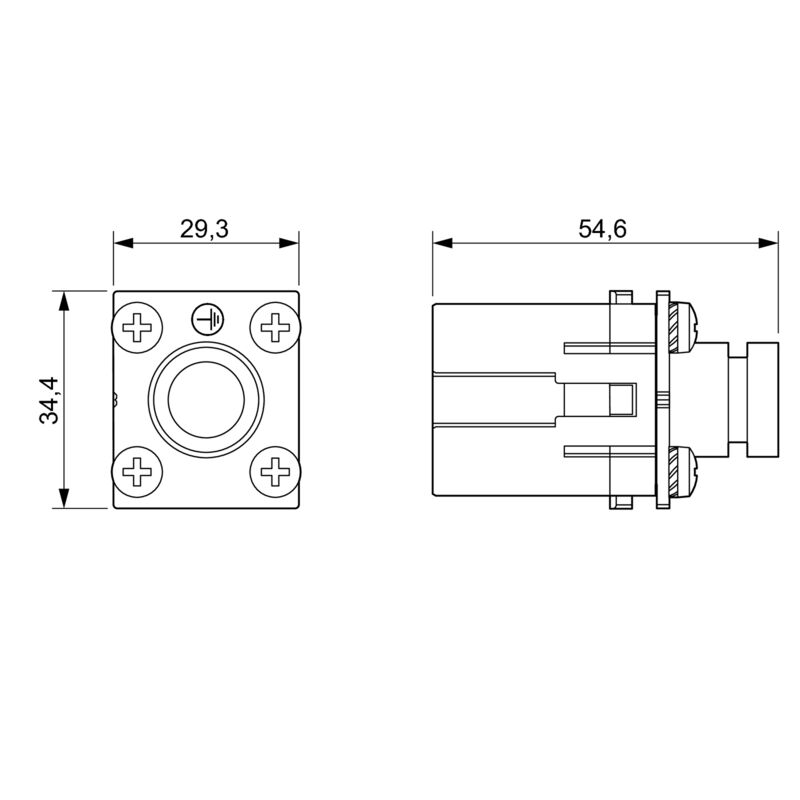

| Tipo | HDC MHP 200 PE MAS |
| GTIN (EAN) | 4050118890891 |
| CPZ | 2 Pezzo |
| Profondità | 34,2 mm |
| Profondità (pollici) | 1,346 inch |
| Posizione verticale | 60 mm |
| Altezza (pollici) | 2,362 inch |
| Larghezza | 34,2 mm |
| Larghezza (pollici) | 1,346 inch |
| Peso netto | 89,5 g |
| Valori limite di temperatura | -40 °C ... 125 °C |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | fa505316-3e43-4ad0-930c-360dfdbe182a |
| Cicli di inserimento | ≥ 500 |
| Classe d'infiammabilità UL 94 | V-0 |
| Corrente di dimensionamento (DIN EN 61984) | 200 A |
| Grado di lordura | 3 |
| Materiale | policarbonato |
| Numero di poli | 1 |
| Slot a innesto necessari | 2 |
| Tensione di dimensionamento (DIN EN 61984) | 1.000 V |
| Tensione impulsiva di dimensionamento (DIN EN 61984) | 8 kV |
| Tipo | Maschio |
| Sezione di collegamento cavo, max. | 70 mm² |
| Sezione di collegamento cavo, min. | 25 mm² |
| Tipo di collegamento | Collegamento a vite assiale |
| Campo di serraggio, contatto di potenza, max. | 70 mm² |
| Campo di serraggio, contatto di potenza, min. | 25 mm² |
| Coppia di serraggio, max. secondo il diametro del cavo |
|
| Lunghezza di spellatura secondo il diametro del cavo |
|
| Omologazione/Certificato/Documento di conformità | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188692) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748260000) |
| Documentazione utente | [Manual Axial Screw](https://mdcop.weidmueller.com/mediadelivery/asset/900_249239) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E310075 |
| N° certificato (cURus) | E310075 |
Accessori
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 6 (16B), 4 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureCon un perno guida lungo
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 8 (24B), 6 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureCon un perno guida corto
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 4 (10B), 3 fessureStandard
ConnettoriConnettori di potenzaRockStar® ModuPlugTelaiGrandezza 3 (06B), 2 fessureStandard
Controparti
-
N. articolo:2748270000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 2
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
È la controparte di
-
N. articolo:2748270000Confezione:2 Pezzo
Modulo di potenza, 1000 V, 200 A, Numero di poli: 1, Collegamento a vite assiale, Femmina, Slot a innesto necessari: 2
ConnettoriConnettori di potenzaRockStar® ModuPlugModuliModuli elettrici
