IE-C6EL8UG0050XCAU40-2X
IE-C6EL8UG0050XCAU40-2X
Connection diagram
IE-C6EL8UG0050XCAU40-2X

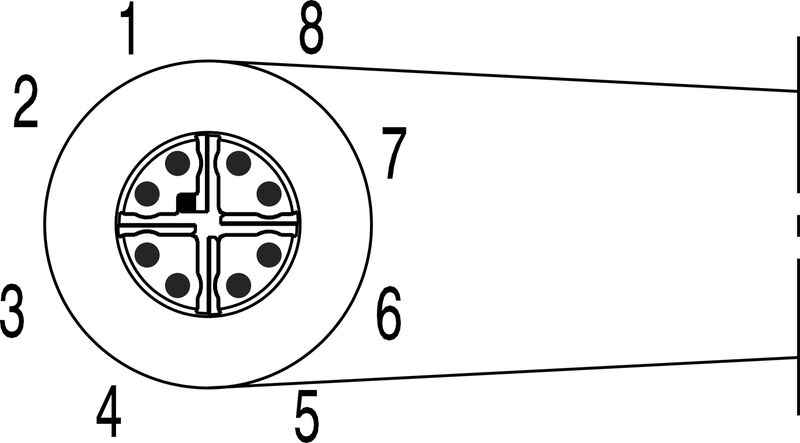

Развод контактов

IE-C6EL8UG0050XCAU40-2X

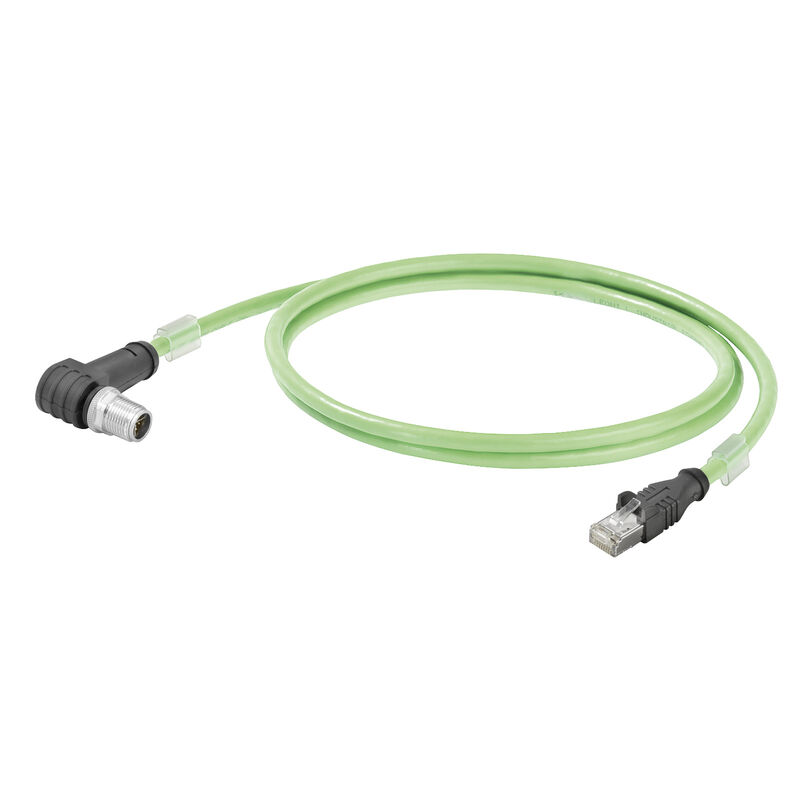

Системный кабель, RJ45 IP 20, Штекер M12, тип X, IP67, угловой, 90°, Cat.6A / Class EA (ISO/IEC 11801 2010), Полиуретан, 5 m

Nr. produktu 2694510050
Ladda ner datablad Инженерная поддержка
Аксессуары 2 Связанные продукты 44
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Стандарты для кабелей Стандарты Конструкция кабеля Электрические свойства кабеля Механические свойства и свойства материала кабеля Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Версия
Системный кабель, RJ45 IP 20, Штекер M12, тип X, IP67, угловой, 90°, Cat.6A / Class EA (ISO/IEC 11801 2010), Полиуретан, 5 m
Заказ №
2694510050
Тип
IE-C6EL8UG0050XCAU40-2X
GTIN (EAN)
4050118699791
Кол.
1 Штука

Размеры и массы

Длина
5 m
Длина (в дюймах)
196,85 inch
Масса нетто
267 g

Температуры

Температура хранения
-40 °C...80 °C
Рабочая температура
-40 °C...80 °C
Температура монтажа
-20 °C...60 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Плотность дыма
По стандарту IEC 61034
Стандарт, конструкция
UL Style 20963

Стандарты

Neprostupné pro kouř
По стандарту IEC 61034
Standard, assembly
UL Style 20963

Конструкция кабеля

Przekrój
4*2*AWG 26/7 - 4*2*0,128 мм²
Sheathing colour
зеленый (RAL 6018)
Shielding
S/FTP
Strands
7
Диаметр изоляции
0,98 mm
Диаметр медной жилы
0,48 µm
Диаметр оболочки, макс.
6,7 mm
Диаметр оболочки, мин.
6,1 mm
Изоляция
PE
Количество жил
8
Материал оболочки
Полиуретан
Материал проводника
Витой луженый медный провод
Монтаж
EIA/TIA T568 B
Общий экран
Экранирующая оплетка из медной проволоки
Расположение жил
Витая пара
Толщина экранирующей оплетки
0,1 mm
Цветовая последовательность жилы - пары жил
белый - синий, белый - оранжевый, белый - зеленый, белый - коричневый
Экранирование пары жил
Алюминиевая фольга
표준 명칭
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN

Электрические свойства кабеля

Время прохождения сигнала
5,2 ns/m
Испытательное напряжение: провод–провод–экран
700 Вср.-квадр., 50 Гц, 1 мин.
Категория
Cat.6A / Class EA (ISO/IEC 11801 2010)
Передаточный импеданс
15 мОм/м при 1 МГц
10 мОм/м при 10 МГц
30 мОм/м при 30 МГц
Сопротивление петли
290 Ω/km
Характеристический импеданс
100 ± 5 Ом при 100 МГц

Механические свойства и свойства материала кабеля

Галогены
без содержания галогенов, по стандарту IEC 60754-1
Огнестойкость
по стандарту IEC 60332-1-2
Плотность дыма
По стандарту IEC 61034
Радиус изгиба мин., однократный
5 * диаметр кабеля
Радиус изгиба мин., повторяющийся
10 x диаметр кабеля
Устойчивость к воздействию масла
по стандарту IEC 60811-2-1
Устойчивость к истиранию
очень хорошо

Вилка левосторонняя

Штекер левый
M12, X-кодировка, IP67, штыревой контакт, угловой 90°, штекер, Пластмасса, экранированный

Вилка правосторонняя

Штекер правый
RJ45, IP20, штыревой контакт, прямой, штекер, Пластмасса, экранированный

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
