Caratteristiche
| Versione | Cavi di sistema, Cat.7 (ISO/IEC 11801), LSZH, 305 m |
| N. d’ordine | 2661080000 |

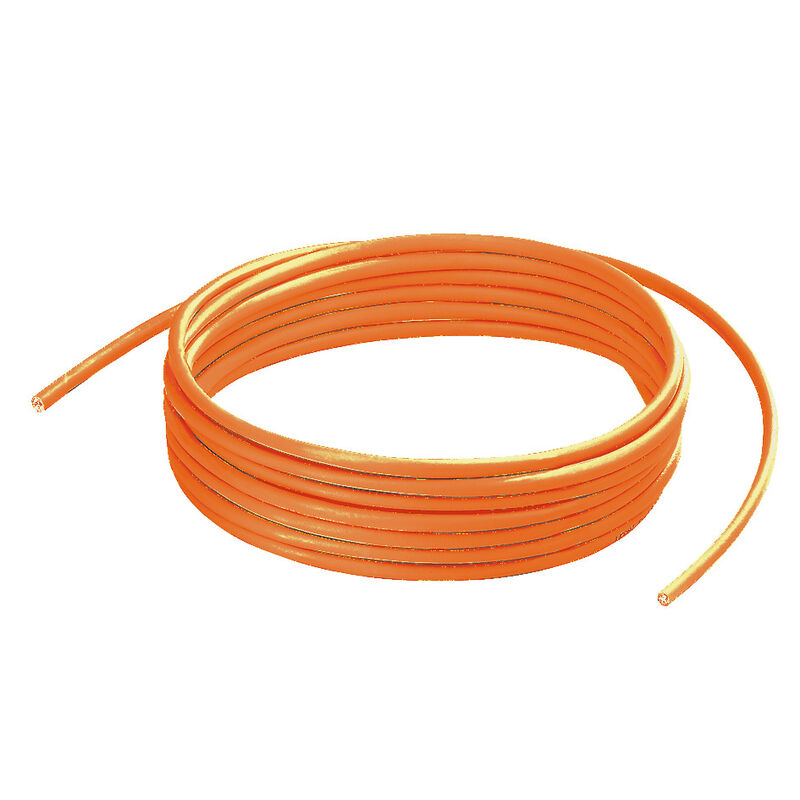

| Tipo | IE-C7FS8LO-305M |
| GTIN (EAN) | 4050118674934 |
| CPZ | 1 Pezzo |
| Imballaggio | come anello per cavo nella scatola |
| Lunghezza | 305 m |
| Lunghezza (pollici) | 12.007,874 inch |
| Peso netto | 15.000 g |
| Temperatura di magazzinaggio | -20 °C...60 °C |
| Temperatura d'esercizio | -20 °C...60 °C |
| Temperatura di posa | 0 °C...50 °C |
| Stato conformità RoHS | Conforme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Alogeni | No |
| Colore della guaina | arancione |
| Isolamento | PE |
| Numero di poli | 8 |
| quantità di fili | 8 |
| Resistenza alla fiamma | A norma IEC 60332-1 |
| Schermato | Sì |
| Tensione di prova: filo-filo-schermo | 2,5 kA / DC per 2 sec |
| Densità dei fumi | secondo IEC 60754-2 |
| N° Certificato (cULus) | E349758 |
| Densità dei fumi | secondo IEC 60754-2 |
| Colore della guaina | arancione |
| Copertura calza di schermatura | 60 % |
| Diametro guaina | 6,0 mm |
| Diametro isolamento | 1 mm |
| Diametro rame | 0,43 mm |
| Disposizione dei fili | coppia ritorta |
| Isolamento | PE |
| Materiale dei cavi | Filo in rame non isolato |
| Materiale rivestimento | LSZH |
| quantità di fili | 8 |
| Schermatura | S/FTP |
| Schermatura totale | Calza di schermatura con fili di rame |
| Sequenza cromatica –fili - coppie di fili | bianco - blu, bianco - arancione, bianco - verde, bianco - marrone |
| Sezione | 4*AWG 2/27 - 4*2*0,1 mm² |
| Trefoli | 7 |
| Attenuazione della schermatura fino a 1000 MHz | 60 dB |
| Capacità a 1 kHz | 44 nF/km |
| Categoria | Cat.7 (ISO/IEC 11801) |
| Classe di isolamento a norma EN 50174-2 | d |
| Distorsione di propagazione | 2,5 ns/100m |
| Impedenza caratteristica | 100 ± 5 Ω a 100MHz |
| Resistenza di accoppiamento a 10 MHz/ m | 5 mΩ |
| Resistenza differenziale | 5 % |
| Resistenza loop | 170 Ω/km |
| Smorzamento di accoppiamento fino a 1000 MHz | 80 dB |
| Tensione d'esercizio | 125 V max. |
| Tensione di prova: filo-filo-schermo | 2,5 kA / DC per 2 sec |
| Alogeni | No |
| Densità dei fumi | secondo IEC 60754-2 |
| Forza d'estrazione | max. 40 N |
| Raggio di curvatura min., una sola volta | 5 x diametro cavo |
| Resistenza alla fiamma | A norma IEC 60332-1 |
| Omologazione/Certificato/Documento di conformità |
[TSN - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293952)
[Field - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293953) [Control - CC-Link CabinetLine Raw cable Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293954) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
| ETIM 8.0 | EC003249 |
| ETIM 9.0 | EC003249 |
| ECLASS 9.0 | 27-06-18-05 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-18-01 |
| ECLASS 11.0 | 27-06-18-01 |
| ECLASS 12.0 | 27-06-18-01 |
| ECLASS 13.0 | 27-06-18-01 |
| ECLASS 14.0 | 27-06-18-01 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E349758 |
