IE-CD-V14MHYB-10P-FJ
IE-CD-V14MHYB-10P-FJ
Rozměrový výkres

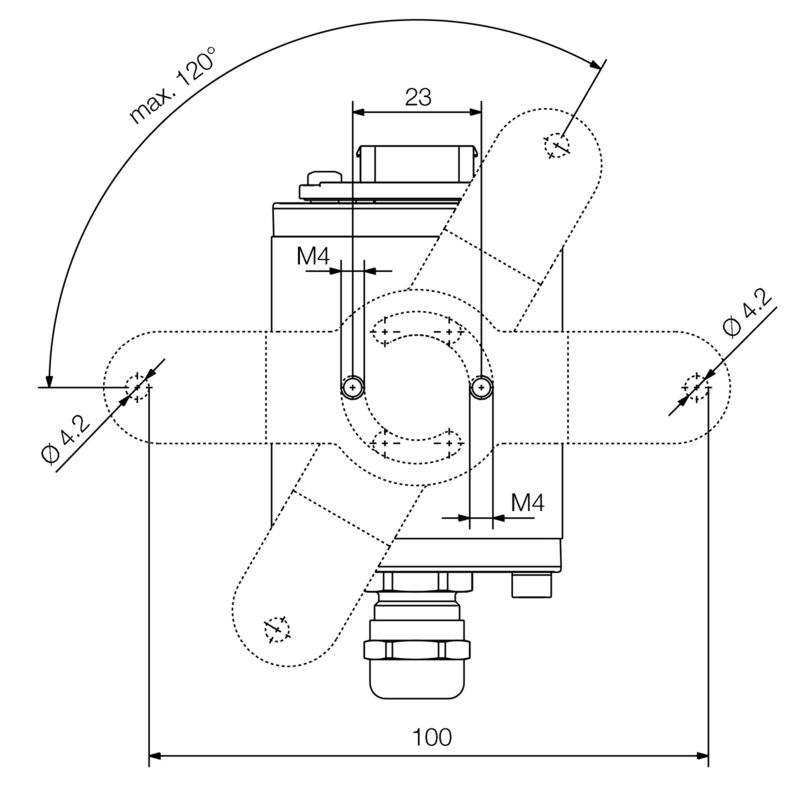

Bottom view
IE-CD-V14MHYB-10P-FJ
Rozměrový výkres

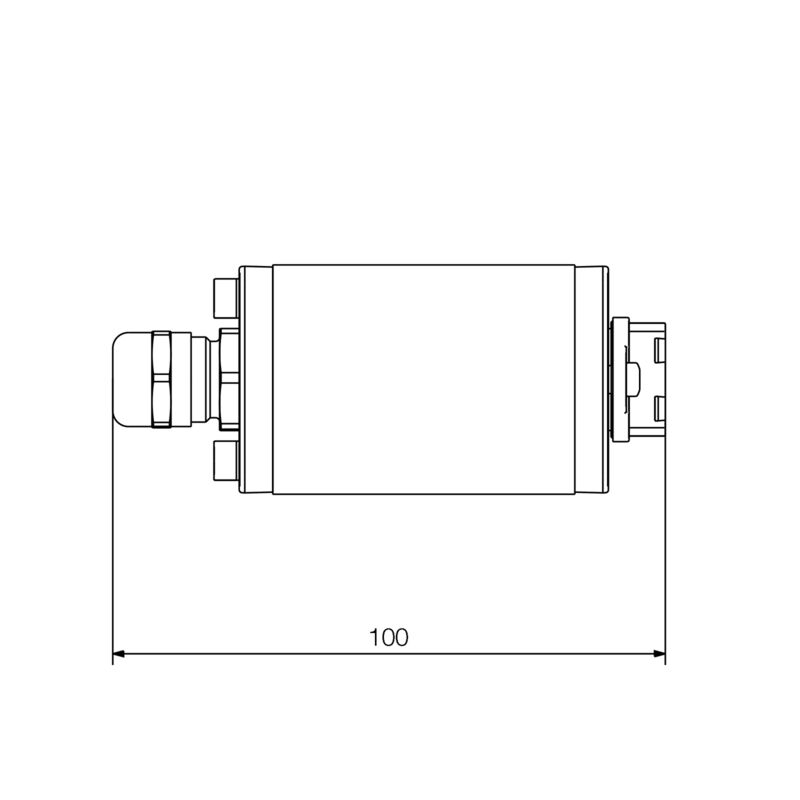

Bottom view with mounting foot
IE-CD-V14MHYB-10P-FJ
Rozměrový výkres

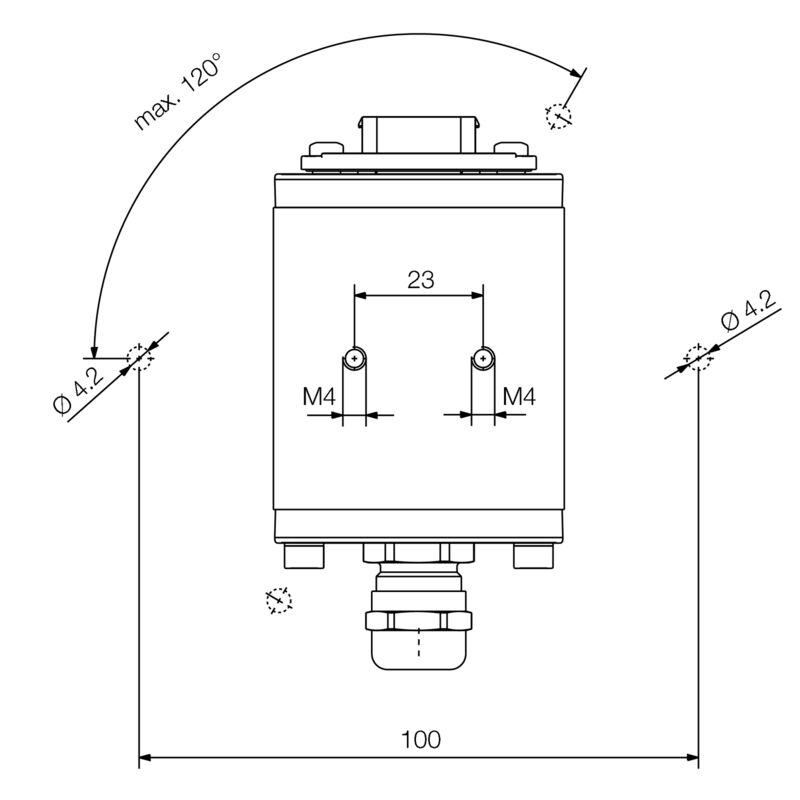

Front view
IE-CD-V14MHYB-10P-FJ
Rozměrový výkres

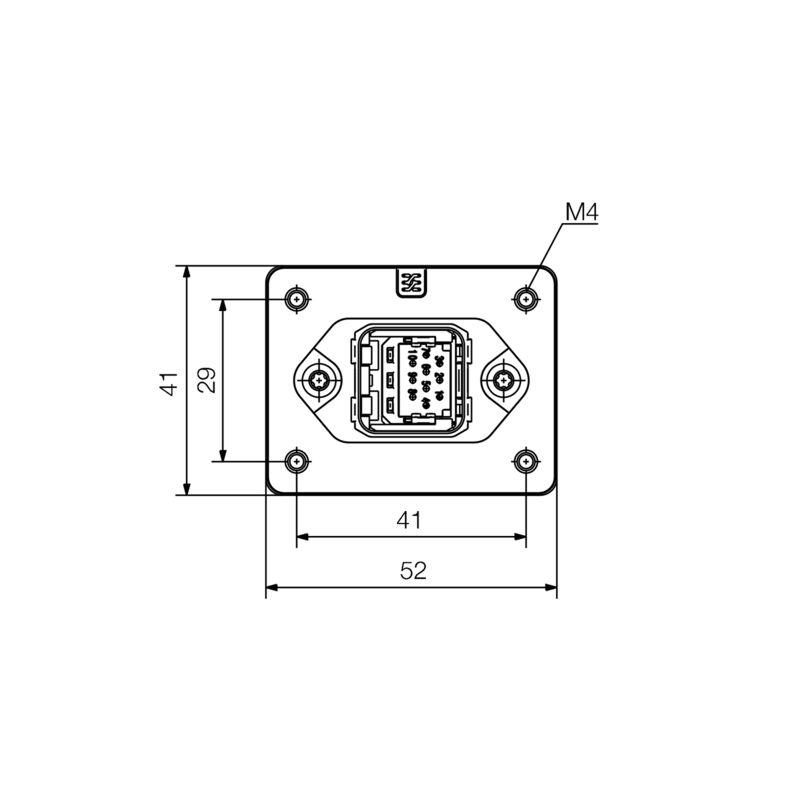

Side view

IE-CD-V14MHYB-10P-FJ

Spojovací skříňka, FreeCon, Hybridní, Modul, IP65

ID výrobku 1068850000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Příbuzné výrobky 1
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Všeobecné údaje Obecné standardy Technická specifikace hybridního konektoru Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E316369

Všeobecné objednací údaje

Verze
Spojovací skříňka, FreeCon, Hybridní, Modul, IP65
Číslo objednávky
1068850000
Typ
IE-CD-V14MHYB-10P-FJ
GTIN (EAN)
4032248823925
Množství
1 ks

Rozměry a hmotnosti

Hloubka
100 mm
Hloubka (v palcích)
3,937 inch
Výška
52 mm
Výška (v palcích)
2,047 inch
Šířka
41 mm
Šířka (v palcích)
1,614 inch
Čistá hmotnost
372 g

Teploty

Skladovací teplota
-40 °C...75 °C
Provozní teplota
-40 °C...70 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu s výjimkou
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Všeobecné údaje

Barevný
Stříbrná
Hlavní materiál krytu
Hliníkový profil
Kryt: tlakově litý zinek, nalakováno
Klasifikace hořlavosti UL 94
V-0
Stupeň krytí
IP65
Typ montáže
2 šrouby
pro exponovaná připojení
Šroubová montáž

Obecné standardy

Standardní konektor
IEC 61076-3-117 Var. 14
Č. osvědčení (cULus)
E316369

Technická specifikace hybridního konektoru

Diametro rivestimento, max. (connettore ibrido)
10 mm
Jmenovité napětí (DIN EN 61984) (hybridní konektor)
24 V
Jmenovitý proud (hybridní konektor)
3 A na kontakt
Material of seal (hybrid connector)
NBR
Materiał podstawowy obudowy złącza hybrydowego
Tlakově litý zinek (příruba)
PA 66
Materiál kontaktu (hybridní konektor)
Slitina mědi
Odpor kontaktu (hybridní konektor)
≤ 10 mΩ
Počet pólů, hybrid
10
Průměr opláštění, min. (hybridní konektor)
5 mm
Průřez připojení vodičů, přesně stočené, min. (AWG) (hybridní konektor)
AWG 27
Průřez připojení vodičů, přesně stočené, min. (hybridní konektor)
0,08 mm²
Skärmning (hybridkoppling)
360° stíněný kontakt
Stupeň krytí (hybridní konektor)
IP65
Vezeték csatlakozás keresztmetszet, finomsodratú, max. (hibrid csatlakozó)
0,75 mm²
Érintkező felület (hibrid csatlakozó)
Pozlacený nikl
Сечение подключаемого провода, гибкого, макс. (AWG) (гибридный соединитель)
AWG 20
플러깅 사이클(하이브리드 커넥터)
500

Klasifikace

ETIM 8.0
EC002597
ETIM 9.0
EC002597
ETIM 10.0
EC002597
ECLASS 14.0
27-44-03-18
ECLASS 15.0
27-44-03-18
