Caratteristiche

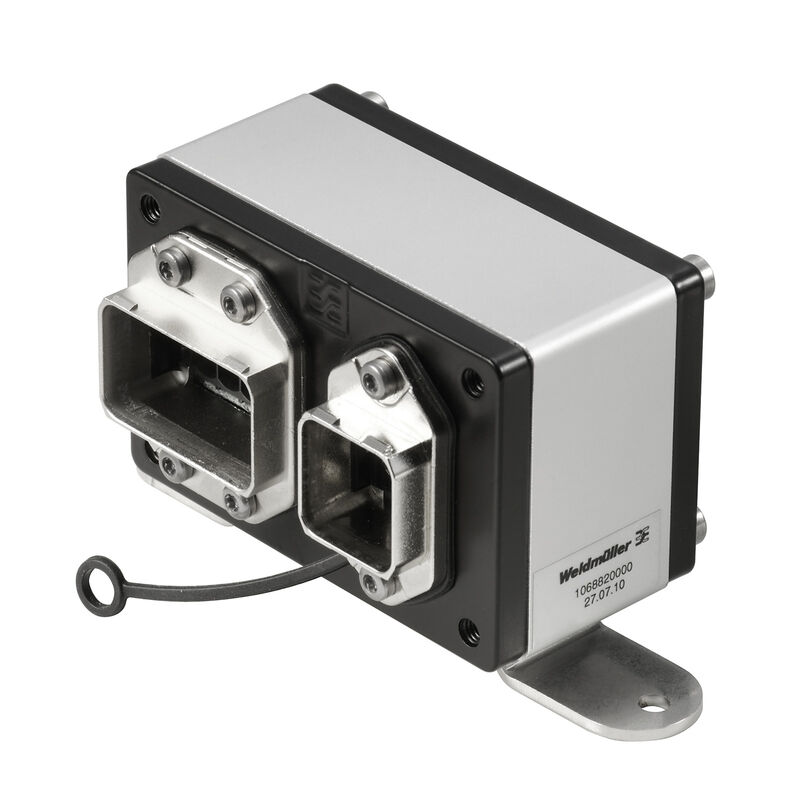

| Versione | Presa di collegamento, FreeCon, RJ45, Inserto, Power, IP65 |
| N. d’ordine | 1068820000 |
| Tipo | IE-CD-V14MRJ/VAPM24V-C-MA |
| GTIN (EAN) | 4032248823918 |
| CPZ | 1 Pezzo |

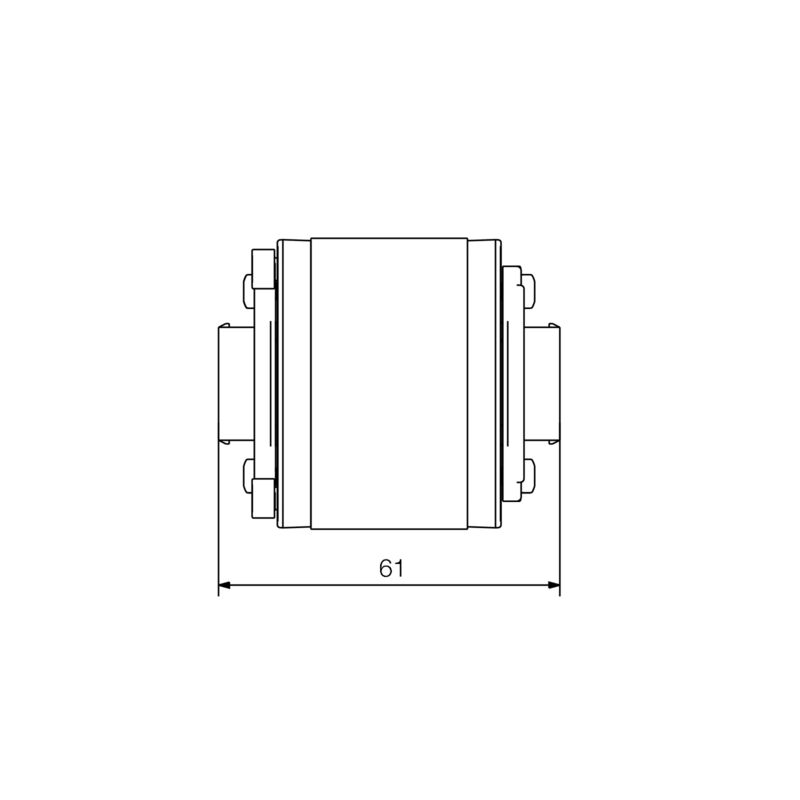

| Profondità | 61 mm |
| Profondità (pollici) | 2,402 inch |

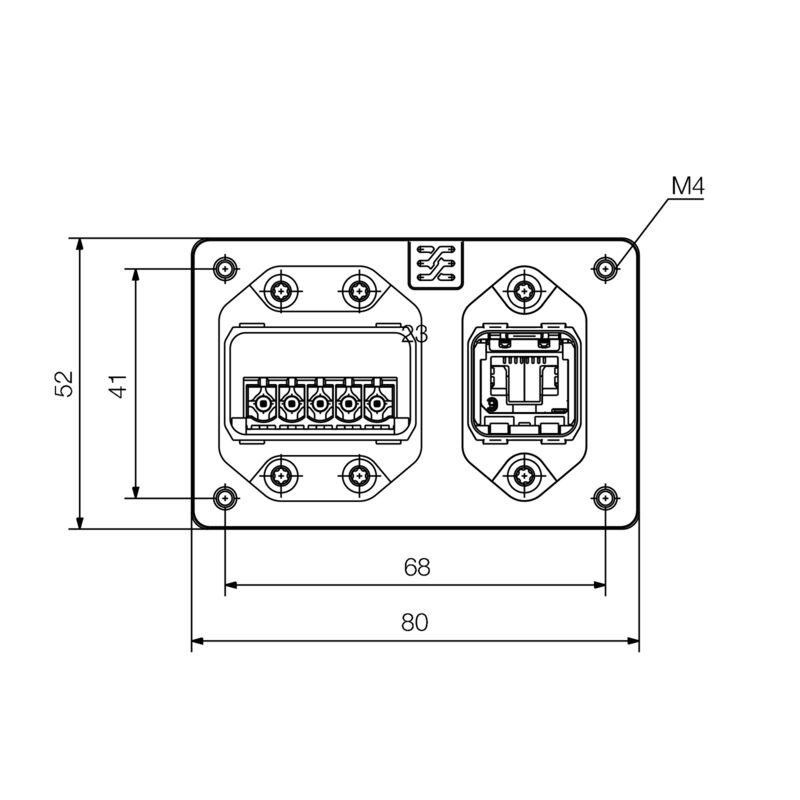

| Posizione verticale | 52 mm |
| Altezza (pollici) | 2,047 inch |
| Larghezza | 80 mm |
| Larghezza (pollici) | 3,15 inch |
| Peso netto | 451,6 g |
| Temperatura d'esercizio | -40 °C...70 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cicli di inserimento | ≥ 100 |
| Classe d'infiammabilità UL 94 | V-0 |
| Colori | argento |
| Grado di protezione | IP65 |
| Materiale base della custodia |
Profilato in alluminio
Copertura: zinco pressofuso, verniciato |

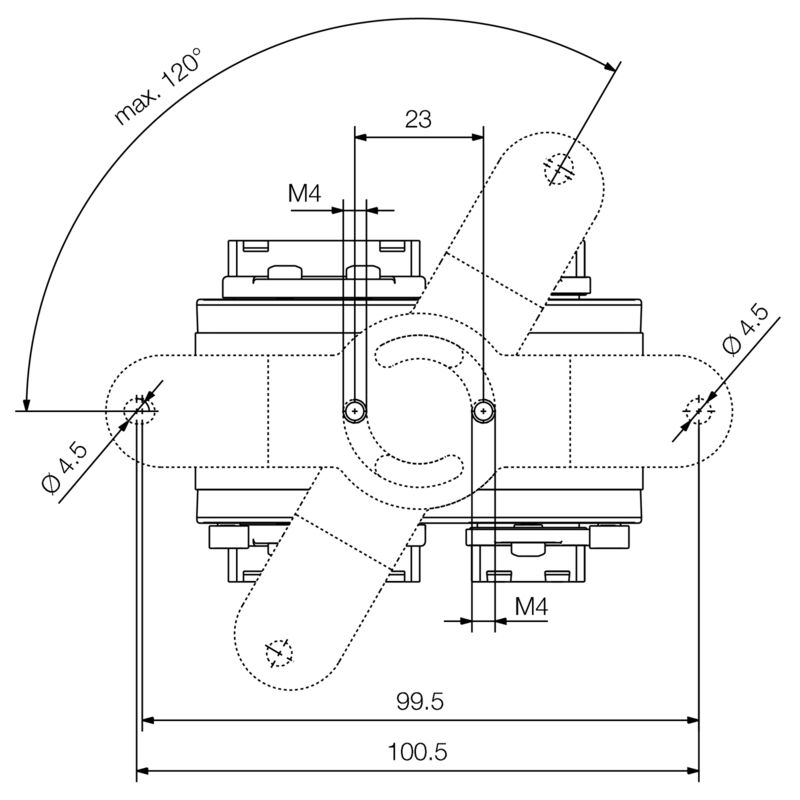

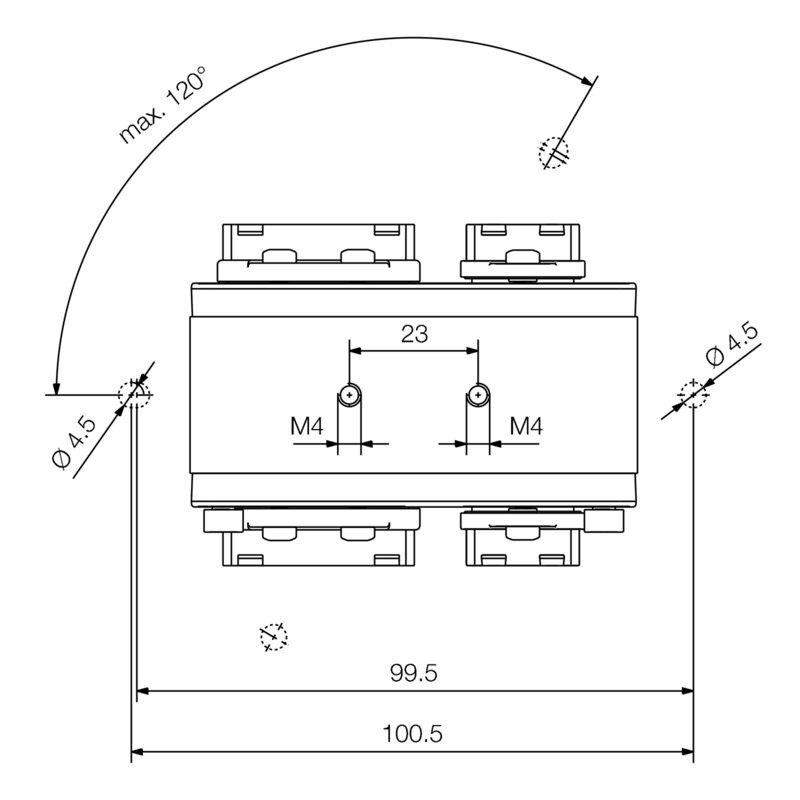

| Tipo di montaggio | Montaggio vite |
| Carico ammissibile (giunto RJ45) | 1 A |
| Categoria (giunto RJ45) | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Materiale di base custodia (giunto RJ45) | Pressofusione di zinco |
| Resistenza contatti (giunto RJ45) | ≤ 20 mΩ |
| Resistenza di isolamento (giunto RJ45) | > 500 MΩ |
| Rigidità dielettrica, contatto - contatto, min. (giunto RJ45) | ≥ 1000 V DC |
| Rigidità dielettrica, contatto - schermatura, max. (giunto RJ45) | ≥ 1500 V DC |
| Superficie di contatto (giunto RJ45) | Oro su nichel |
| Connettori a norma |
IEC 61076-3-117 var. 14
IEC 60603-7-5 |
| N° Certificato (cULus) | E316369 |
| Capacità di corrente a 50 °C (connettore di potenza) | 16 A |
| Cicli di innesto (connettore di potenza) | ≤ 100 |
| Grado di lordura (connettori di potenza) | 2 |
| Materiale base della custodia (connettore di potenza) |
Pressofusione di zinco
nichelato |
| Materiale dei contatti (connettore di potenza) | Lega di rame |
| Materiale guarnizione (connettore di potenza) | NBR |
| Materiale guarnizione cavo (connettore di potenza) | TPE |
| Materiale portacontatti (connettore di potenza) | PA |
| Superficie di contatto (connettore di potenza) | Oro su nichel |
| Tensione nominale (connettore di potenza) | 24 V |
| Tipo di bloccaggio (connettore di potenza) | Push Pull |
| Omologazione/Certificato/Documento di conformità |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152626) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1068820000) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 7.0 | EC002597 |
| ETIM 8.0 | EC002597 |
| ETIM 9.0 | EC002597 |
| ECLASS 9.1 | 27-44-03-18 |
| ECLASS 10.0 | 27-44-03-18 |
| ECLASS 11.0 | 27-44-03-18 |
| ECLASS 12.0 | 27-44-03-18 |
| ECLASS 13.0 | 27-44-03-18 |
| ECLASS 14.0 | 27-44-03-18 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° Certificato (cULus) | E316369 |
