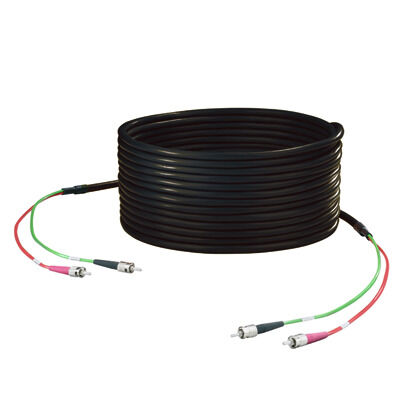

IE-FM5D2UE0005MST0ST0X

Kabel do łańcucha ciągowego, ST, ST IP 20, 50 µm, PUR, 5 m

Nr. produktu 8876450050
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Allgemeine Standards Normen Fibre-optic Cable structure Mechanical and material properties of cable Plug Kontakt vänster Plug, right Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Kabel do łańcucha ciągowego, ST, ST IP 20, 50 µm, PUR, 5 m
Order No.
8876450050
Type
IE-FM5D2UE0005MST0ST0X
GTIN (EAN)
4032248610006
Qty.
1 szt.

Wymiary i masa

Length
5 m
Długość (cale)
196,85 inch
Masa netto
171 g

Temperatury

Storage temperature
-40 °C...80 °C
Operating temperature
-40 °C...80 °C
Installation temperature
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, z wyłączeniem
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Allgemeine Standards

Connector standard
IEC 61754-2

Normen

Connector standard
IEC 61754-2

Fibre-optic

Attenuation
2.3 dB/km at 850 nm
≤ 0.5 dB/km at 1300 nm
Bandwidth
500 MHz*km at 850 nm
500 MHz*km at 1300 nm
Fibre type
GOF
multimode
OM2
Insertion loss
≤ 0,4 dB
Return loss (attenuation)
≥ 30 dB

Cable structure

Cable layout
Break-out dragline
Core diameter
50 µm
Material sheath
PUR
Primary coating
245 µm
Sheath diameter
6 mm
Sheathing colour
czarny

Mechanical and material properties of cable

Bending cycles
100,000
Halogen
Nem
Min. bending radius, once only
25 mm
Min. bending radius, repetitive
77 mm

Plug

Plug left
ST, IP20, hankontakt, rak, anslutningsstickpropp, Plast, oskärmad
Plug right
ST, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, nieekranowane

Kontakt vänster

Plug left
ST, IP20, male contact, straight, plug, Plastic, unshielded

Plug, right

Plug right
ST, IP20, male contact, straight, plug, Plastic, unshielded

Klasyfikacje

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
