IE-MC-VLT-1TX-1ST

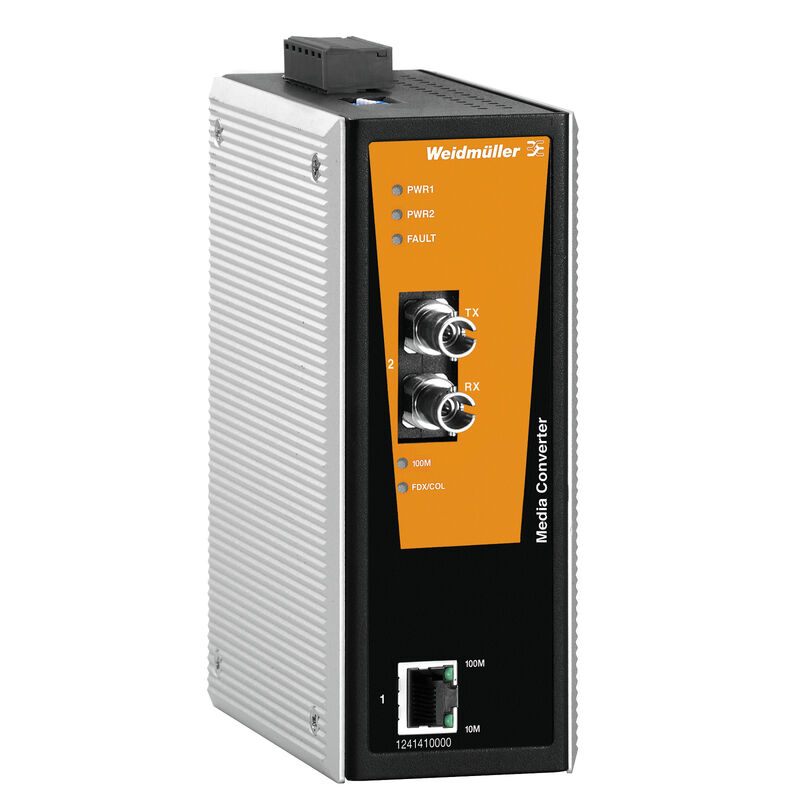

Изображение изделия

IE-MC-VLT-1TX-1ST

Media-конвертор, Fast Ethernet, Количество портов: 1 x RJ45, 1 * ST, многомодовый, IP30, -40 °C...75 °C

Ürün No. 1286890000
Konfigüratörde aç
Veri sayfasını indir Mühendislik desteği Ürün İndirmleri
Aksesuarlar 3 İlgili ürünler 6
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия сертификаты и соответствие требования по ЭМС Окружающие условия Характеристики оптоволоконного приемопередатчика Гарантия Интерфейсы MTBF Электропитание Технические данные Технология Classifications

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E141197
Номер сертификата (cULusEX)
E223527

Основные данные для заказа

Версия
Media-конвертор, Fast Ethernet, Количество портов: 1 x RJ45, 1 * ST, многомодовый, IP30, -40 °C...75 °C
Заказ №
1286890000
Тип
IE-MC-VLT-1TX-1ST
GTIN (EAN)
4050118077827
Кол.
1 adet

Размеры и массы

Глубина
105 mm
Глубина (дюймов)
4,134 inch
Высота
135 mm
Height (inches)
5,315 inch
Ширина
53,6 mm
Width (inches)
2,11 inch
Net weight
630 g

Температуры

Температура хранения
-40 °C...85 °C
Рабочая температура
-40 °C...75 °C
Влажность
5 to 95 % (non-condensing)

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
b14ea46f-06a9-4191-9f88-14cc6c04a8a8

сертификаты и соответствие требования по ЭМС

Взрывоопасные области
UL/cUL, класс I раздел 2, группы A, B, C и D
ATEX, зона 2 Ex nA nC IIC T4 Gc
Вибрация
по стандарту IEC 60068-2-6
Норма безопасности
UL 508
UL 60950-1
EN 60950-1
Нормы по ЭМС
EN 55032
EN 55024
IEC 61000-4-11
CISPR 32
FCC Part 15 Subpart B Class A
IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV
IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV
IEC 61000-4-6 CS: 3 V/m
IEC 61000-4-8
Свободное падение
По стандарту IEC 60068-2-32
Судоходство
DNV
Ударная нагрузка
по стандарту IEC 60068-2-27

Окружающие условия

Влажность
5 - 95 % (без конденсации)
Рабочая температура, макс.
75 °C
Рабочая температура, мин.
-40 °C
Температура хранения, макс.
85 °C
Температура хранения, мин.
-40 °C

Характеристики оптоволоконного приемопередатчика

Скорость передачи
100 Мбит/с
Тип приемопередатчика
Multimode
Тип разъема
ST-Duplex
Transmission distance, typ.
5 km
Длина волны
  • typ.:
    1 300 nm
  • Wavelength:
    TX
  • min.:
    1 260 nm
  • max.:
    1 360 nm
  • Wavelength:
    RX
  • min.:
    1 100 nm
  • max.:
    1 600 nm
Receive power
  • min.:
    -32 dBm
  • max.:
    -3 dBm
Мощность передачи
  • min.:
    -20 dBm
  • max.:
    -10 dBm
Бюджет канала связи
12 dB

Гарантия

Период времени
5 лет

Интерфейсы

Количество портов
1 x RJ45
1 * ST, многомодовый
Контакт аварийной сигнализации
1 релейный выход с нагрузочной способностью по току 1 А при 24 В DC
Порты RJ45
10/100BaseT(X)
Светодиодная индикация
PWR1
PWR2
FAULT
10/100M (TP-Port)
100M (оптоволоконный порт).
FDX/COL (стекловолоконный порт)
Стекловолоконные порты
100BaseFX порты (соединение ST)
Multimode
Функциональный блок DIP-переключатель
100BaseFX полно-/полудуплексный режим
Контроль портов

MTBF

MTBF
  • В соответствии со стандартом:
    MIL-HDBK-217F, GB 25°C
  • Время работы (часы), мин.:
    401 000 h

Электропитание

Диапазон напряжения питания
  • Тип напряжения:
    DC
  • Напряжение, мин.:
    12 V
  • Напряжение, макс.:
    45 V
Защита от перегрузки по току
1,1 A
Защита от переполюсовки
имеется
Напряжение питания
24 V DC
2 резервных входа
Потребляемый ток
  • Напряжение:
    12 V
  • Ток:
    0,32 A
  • Напряжение:
    24 V
  • Ток:
    0,16 A
Соединение
1 съемный 6-полюсный клеммный блок

Технические данные

Вид защиты
IP30
Вид монтажа
DIN-рейка
Панель (с опциональным монтажным комплектом)
Основной материал корпуса
Металл
Скорость
Fast Ethernet

Технология

Стандартный
IEEE 802.3 для 10BaseT
IEEE 802.3u для 100BaseT(X) и 100BaseFX

Classifications

ETIM 8.0
EC001467
ETIM 9.0
EC001467
ETIM 10.0
EC001467
ECLASS 14.0
19-17-01-32
ECLASS 15.0
19-17-01-32
