Caratteristiche
| Versione | Flangia di montaggio, Flangia di accoppiamento, 90° verso l’alto, Cat.6 (ISO/IEC 11801), IP67 |
| N. d’ordine | 8829440000 |

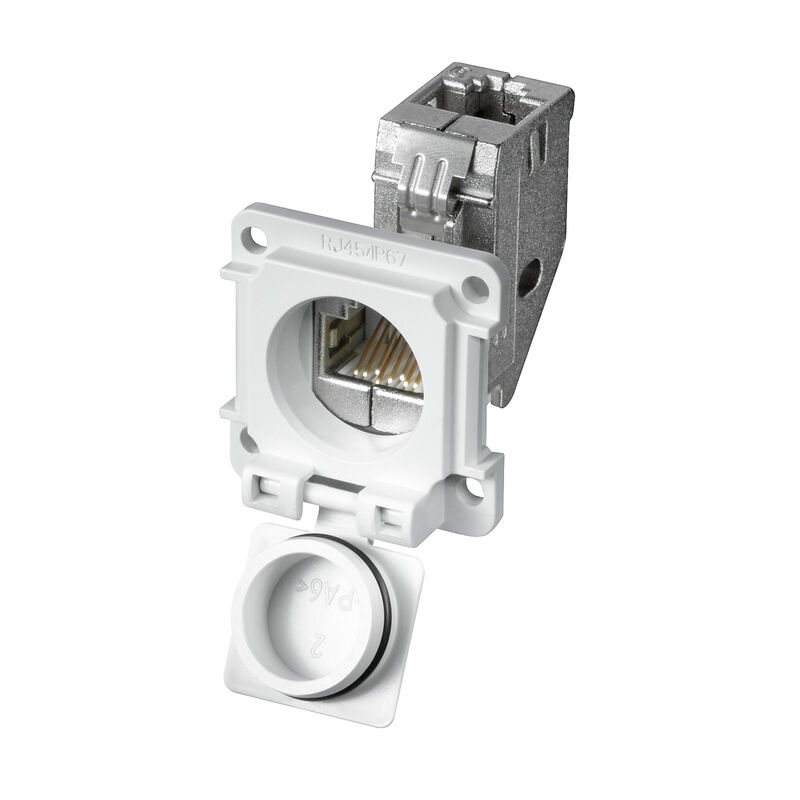

| Tipo | IE-XM-6U-RJ45/RJ45-IP67 |
| GTIN (EAN) | 4032248532469 |
| CPZ | 1 Pezzo |
| Peso netto | 55 g |
| Temperatura d'esercizio | -40 °C...70 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Collegamento 1 | RJ45 |
| Collegamento 2 | RJ45 90° |
| Descrizione articolo | Flangia di accoppiamento, 90° verso l’alto |
| Struttura |
Flangia di montaggio con telaio e modulo RJ45 femmina-femmina 90°, verso l'alto coperchio imperdibile |
| Colori | Grigio chiaro |
| Materiale base della custodia |
PA 66
UL 94: V-0 |
| Categoria | Cat.6 (ISO/IEC 11801) |
| Superficie dei contatti | Oro su nichel |
| Tipo di montaggio |
Armadio elettrico
Distribution box |
| Schermatura | Contatto dello schermo a 360° |
| Grado di protezione | IP67 |
| Cicli di inserimento | 750 |
| Rigidità dielettrica contatto-contatto | ≥ 1000 V AC/DC |
| Rigidità dielettrica contatto-schermo | ≥ 1500 V AC/DC |
| Connettori a norma |
IEC 61076-3-106 var. 6
IEC 60603-7-5 |
| N° certificato (DNV) | TAE00003EW |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_261941) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8829440000) |
| Documentazione utente |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochure |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ETIM 10.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| ECLASS 15.0 | 27-44-03-90 |
| Omologazioni |  |
| ROHS | Conforme |
Accessori
-
N. articolo:8808330000Confezione:1 Pezzo
Inserto flangia, Cat.6A / Class EA (ISO/IEC 11801 2010), IP20
ConnettoriConnettori per Ethernet industrialeConnettori RJ45, ibrido e USBIP20Giunto RJ45 / modulo
È la controparte di
-
N. articolo:8808380000Confezione:1 Pezzo
Spina di collegamento, Spina, IP67, Cat.6A / Class EA (ISO/IEC 11801 2010), Versione 6 secondo IEC 61076-3-106
ConnettoriConnettori per Ethernet industrialeConnettori RJ45, ibrido e USBIP67V6 SnapInSet - RJ45
