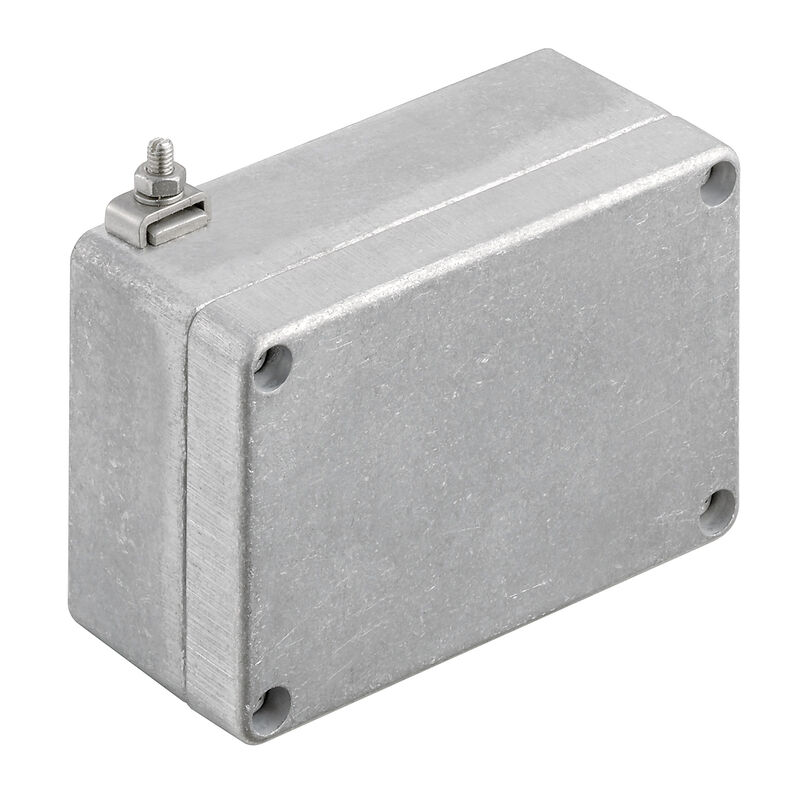

KLIPPON K2 EX
Podobné ilustraci
KLIPPON K2 EX
Rozměrový výkres

KLIPPON K2 EX

Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 70 mm, Šířka: 100 mm, Hloubka: 45 mm, Základní materiál: Hliník AlSi12, neošetřené, Stříbrná

ID výrobku 9526860000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 3 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, levá strana Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Čísla certifikátů, kryt Všeobecné informace Svislá montáž Svislá montáž Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Ausfuehrung
Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 70 mm, Šířka: 100 mm, Hloubka: 45 mm, Základní materiál: Hliník AlSi12, neošetřené, Stříbrná
Order No.
9526860000
Type
KLIPPON K2 EX
GTIN (EAN)
4032248019137
Množství
1 ks

Rozměry a hmotnosti

Tiefe
45 mm
Hloubka (v palcích)
1,772 inch
Height
70 mm
Výška (v palcích)
2,756 inch
Width
100 mm
Šířka (v palcích)
3,937 inch
Mounting dimension - height
42 mm
Rozměr při montáži – šířka
88 mm
Čistá hmotnost
331 g

Teploty

Provozní teplota
-60 °C...135 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Kabelové průchodky, levá strana

M12
1
M16
1

Kabelové průchodky, pravá strana

M12
1
M16
1

Kabelové průchodky, nahoře/dole

M12
3
M16
3
M20
2

Čísla certifikátů, kryt

Podmínky osvědčení
DNV
GL
RMRS
ATEX
IECEX
UL AEx Class Div.
CCC
INMETRO
Prohlášení o shodě č. (DoC LVD)
DE PS2410 160412 001ISS03
Prokazování shody č. (AoC)
DE PS2410 160308 001ISS03
Č. osvědčení (ATEX)
IBEXU12ATEX1145X
Č. osvědčení (DNV)
TAE00002SM
Č. osvědčení (IECEX)
IECEXIBE13.0001U
Č. osvědčení, svorkovnice (ATEX)
IBExU12ATEX1145 X
Č. osvědčení, svorkovnice (IECEx)
IECEx IBE 13.0002X
Č. osvědčení, svorkovnice (INMETRO)
LMP 23.0527X
Číslo certifikátu, prázdný kryt (ATEX)
IBExU12ATEX1144 U
Číslo certifikátu, prázdný kryt (IECEx)
IECEx IBE 13.0001U
Číslo certifikátu, prázdný kryt (INMETRO)
LMP 23.0526U

Všeobecné informace

Integrální upevnění
Závitové otvory M4
Materiál těsnění
Silikon
Místa využití
Zóna rizika výbuchu
Zpracovatelský průmysl
Doprava
Balící průmysl
Lodní strojírenství
Výroba strojů
Přístavní zařízení
Odolnost proti nárazu
Verze 7 J ATEX
Provedení povrchu
neošetřené
Provozní teplota, max.
135 °C
Provozní teplota, min.
-60 °C
Připojení krytu
Otvory 4 mm
Připojení víka
Šrouby M4 torx z nerezové oceli s drážkou
Přírubová deska
Ne
Přístupové otevírání: výška
63 mm
Přístupové otevírání: šířka
93 mm
Standardy
IEC 60079-0
IEC 60079-7
IEC 60079-31
EN 45545-2:2013
Stupeň krytí
IP66
IP67
Tloušťka materiálu krytu
3 mm
Tloušťka materiálu skříně
3,5 mm
Utahovací moment šroubů víka
2,5 Nm
Víko
Ano
Víko - počet šroubů
4
Základní materiál
Hliník AlSi12

Svislá montáž

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x10

Svislá montáž

WDU 2,5 / ZDU 2,5 / IDU 2,5
*
WDU 4 / ZDU 4
*

Klasifikace

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
