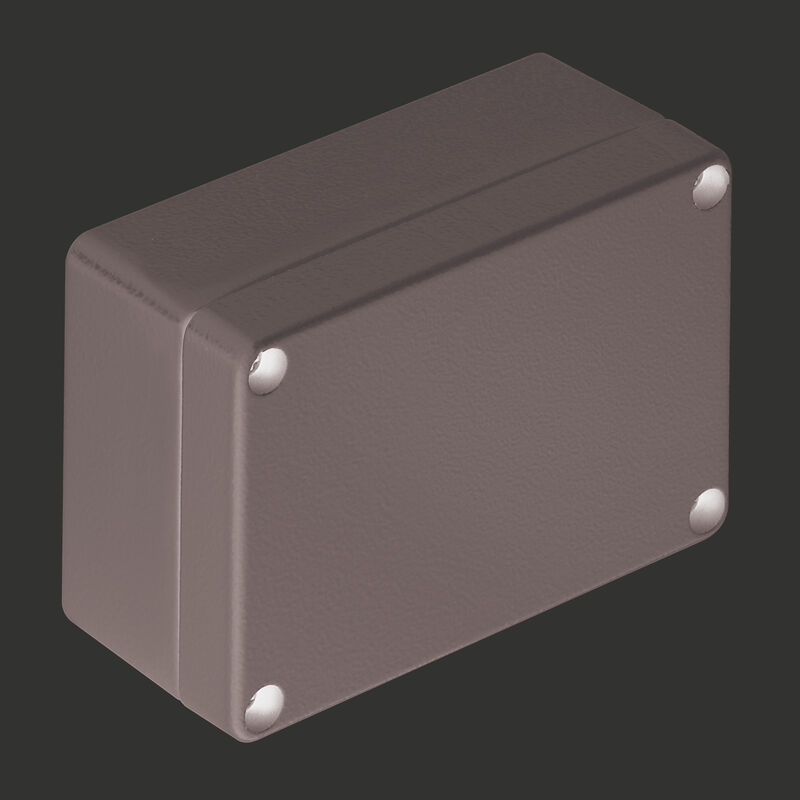

KLIPPON K2 VMQ RAL7001
Podobné ilustraci
KLIPPON K2 VMQ RAL7001
Rozměrový výkres

KLIPPON K2 VMQ RAL7001

Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 70 mm, Šířka: 100 mm, Hloubka: 45 mm, Základní materiál: Hliník AlSi12, Práškově lakované, s texturou, Stříbřitě šedá

ID výrobku 1937930000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 2 Příbuzné výrobky 6
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Kabelové průchodky, levá strana Kabelové průchodky, pravá strana Kabelové průchodky, nahoře/dole Čísla certifikátů, kryt Všeobecné informace Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cULus)
E197061

Všeobecné objednací údaje

Verze
Klippon K (prázdná hliníková skříň), Prázdný plášť, Hliníkový kryt, Výška: 70 mm, Šířka: 100 mm, Hloubka: 45 mm, Základní materiál: Hliník AlSi12, Práškově lakované, s texturou, Stříbřitě šedá
Číslo objednávky
1937930000
Typ
KLIPPON K2 VMQ RAL7001
GTIN (EAN)
4032248610150
Množství
10 ks

Rozměry a hmotnosti

Hloubka
45 mm
Hloubka (v palcích)
1,772 inch
Výška
70 mm
Výška (v palcích)
2,756 inch
Šířka
100 mm
Šířka (v palcích)
3,937 inch
Rozměr při montáži – výška
42 mm
Rozměr při montáži – šířka
88 mm
Čistá hmotnost
316 g

Teploty

Provozní teplota
-60 °C...135 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Kabelové průchodky, levá strana

M12
1
M16
1

Kabelové průchodky, pravá strana

M12
1
M16
1

Kabelové průchodky, nahoře/dole

M12
3
M16
3
M20
2

Čísla certifikátů, kryt

Podmínky osvědčení
cULus
RMRS
DNV
Prohlášení o shodě č. (DoC LVD)
DE PS2410 160412 001ISS03
Č. osvědčení (cULus)
E197061
Č. osvědčení (DNV)
TAE00002SM

Všeobecné informace

-60 °C
Fissaggio della custodia
Otvory 4 mm
Flänsplåt
Ne
Impact resistance
Standardní verze 10 J
Integrált rögzítést
Závitové otvory M4
Material básico
Hliník AlSi12
Material de la junta
Silikon
Max. užitečné zatížení
0,7 kg
Místa využití
Zpracovatelský průmysl
Doprava
Lodní strojírenství
Balící průmysl
Přístavní zařízení
Výroba strojů
Provozní teplota, max.
135 °C
Připojení víka
Šrouby M4 torx z nerezové oceli s drážkou
Přístupové otevírání: výška
63 mm
Standards
EN 45545-2:2013
Stopień ochrony (UL)
Type 4
Type 4X
Superficie
Práškově lakované
s texturou
Tipo de protección
IP66
IP67
IP68
Tloušťka materiálu krytu
3 mm
Tloušťka materiálu skříně
3,5 mm
Torque for lid screws
2,5 Nm
Víko
Ano
Количество крепежных болтов
4
Отверстие для доступа, ширина
93 mm
참고: 보호 등급
IP68 (t=72 h, h=1 m)

Klasifikace

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
