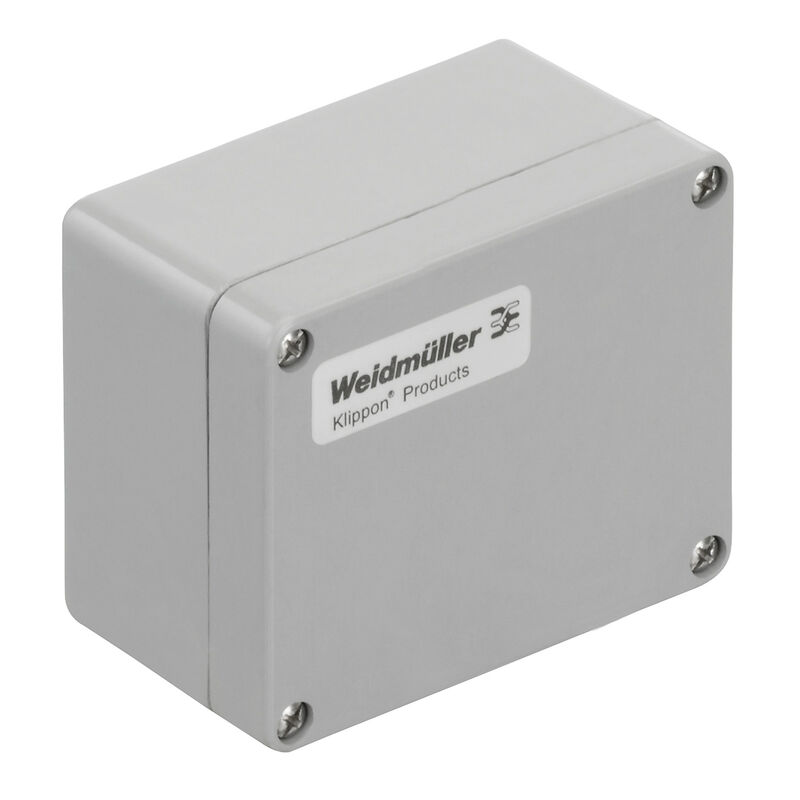

KLIPPON POK 081106
Abbildung ähnlich
KLIPPON POK 081106

KLIPPON POK 081106

Klippon POK (Polyester-Leergehäuse), Leergehäuse, Höhe: 75 mm, Breite: 110 mm, Tiefe: 56 mm, Werkstoff: glasfaser-verstärktes Polyester, unbehandelt, glänzend, silbergrau

Art.-Nr. 1305820000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 10 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Verschraubungen links Verschraubungen rechts Verschraubungen oben / unten 인클로저 인증 번호 General information Bestückung horizontal Bestückung vertikal Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate no. (cULus)
E256877

Allgemeine Bestelldaten

Ausfuehrung
Klippon POK (Polyester-Leergehäuse), Leergehäuse, Höhe: 75 mm, Breite: 110 mm, Tiefe: 56 mm, Werkstoff: glasfaser-verstärktes Polyester, unbehandelt, glänzend, silbergrau
Best.-Nr.
1305820000
Art
KLIPPON POK 081106
GTIN (EAN)
4050118104868
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
56 mm
Tiefe (inch)
2,205 inch
Höhe
75 mm
Höhe (inch)
2,953 inch
Höhe niedrigstbauend
56 mm
Breite
110 mm
Breite (inch)
4,331 inch
Befestigungsmaß Höhe
45 mm
Medida de fijación, anchura
98 mm
Peso neto
307 g

Temperaturen

Betriebstemperatur
-40 °C...100 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
afb385d0-c52b-4449-8502-203596817ab0

Verschraubungen links

M12
1
M16
1
M20
1

Verschraubungen rechts

M12
1
M16
1
M20
1

Verschraubungen oben / unten

M12
7
M16
3
M20
2
M25
2

인클로저 인증 번호

Condiciones de aprobación
cULus
LR
DNV
N.º de certificado (cULus)
E256877
Núm. de certificado (DNV)
TAE00002R2
Núm. de declaración de conformidad (DoC LVD)
DE PS2401 160412 001ISS02

General information

Abertura de acceso - altura
66,02 mm
Abertura de acceso - ancho
101,02 mm
Campos de aplicación:
Impianti portuali
Settore meccanico
Processo industriale
Sistema dei trasporti
Carga máx.
3,3 kg
Espesor de la carcasa
4,49 mm
Espesor de la tapa
3,7 mm
Fijación de caja
Installation genom kapslingens bakvägg
Fästöron
Fijación de la tapa
Slotted/Phillips screws
Grado inflamabilidad según UL 94
V-0
Material básico
glasfaser-verstärktes Polyester
Material de la junta
Chloropren
Normas
DIN EN 62208 - Leergehäuse Standard
DIN 4102-12
Número de tornillos de cierre
4
Par de apriete para tornillos de la tapa
2,5 Nm
Placa de fijación
Nein
Resistente a los golpes
5 J Standardversion
Superficie
unbehandelt
glänzend
Tapa
Ja
Temperatura de servicio, max.
100 °C
Temperatura de servicio, min.
-40 °C
Tipo de protección
IP66
Tipo de protección (UL)
Type 4
Type 4X

Bestückung horizontal

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x10
WDU 4 / ZDU 4
1x9

Bestückung vertikal

WDU 2,5 / ZDU 2,5 / IDU 2,5
1x1*
WDU 4 / ZDU 4
1x1*

Wichtiger Hinweis

Produkthinweis
The fire rating up to E60 acc. to DIN 4102-12 depends on concrete configurations / installations (details see “Declaration of Manufacturer” in “Downloads”)

Klassifikationen

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
