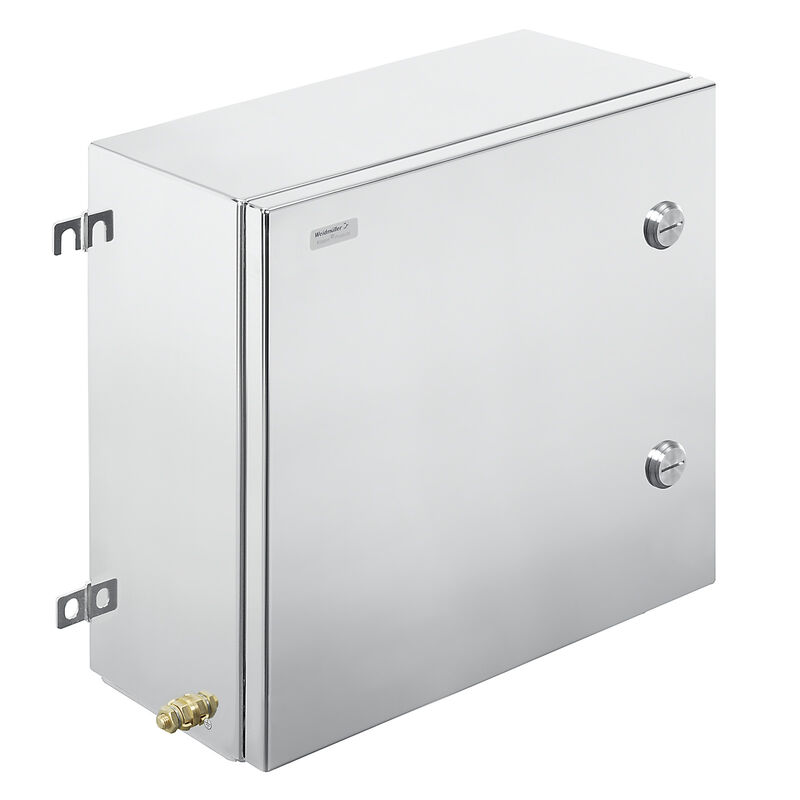

Klippon TB QL (Terminal Box - Quarter Lock), Empty enclosure, Height: 406 mm, Width: 406 mm, Depth: 200 mm, Basic material: Stainless steel 1.4404 (316L), electropolished, silver

Produkt ID 8000109897
Download datablad Engineering Support Product Downloads
Tilbehør 14 Enkeltdele 1 Anvendte produkter 3
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Cable glands, left Cable glands, right Cable glands, top/bottom Certificate numbers enclosure General information horizontal assembly Housing earth vertical assembly Classifications

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Conform

General ordering data

Version
Klippon TB QL (Terminal Box - Quarter Lock), Empty enclosure, Height: 406 mm, Width: 406 mm, Depth: 200 mm, Basic material: Stainless steel 1.4404 (316L), electropolished, silver
Order No.
8000109897
Type
KTB QL 404020 S4E1
GTIN (EAN)
4099986759923
Qty.
1 Styk

Dimensions and weights

Depth
200 mm
Depth (inches)
7,874 inch
Height
406 mm
Height (inches)
15,984 inch
Width
406 mm
Width (inches)
15,984 inch
Масса нетто
15.230,86 g

Temperatures

Operating temperature
-60 °C...135 °C
Note: room temperature (service)
Limited to IP66 protection when used in temperatures greater than 105 °C.

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
64dfc213-93f0-4c79-8ffa-c97fa9dcb873

Cable glands, left

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

Cable glands, right

M12
29
M16
16
M20
13
M25
6
M32
5
M40
4
M50
3
M63
0
M75
0

Cable glands, top/bottom

M12
51
M16
39
M20
22
M25
18
M32
7
M40
5
M50
4
M63
3
M75
0

Certificate numbers enclosure

Номер декларации о соответствии (декларация о соответствии LVD)
DE PS261X 160412 001ISS03
Номер сертификата UL 508A
E223801
Номер сертификата UL для обычных зон
E243298
Номер сертификата UL для опасных зон
E223792
Номер сертификата пустого корпуса (ATEX)
IBExU14ATEX1028 U
Номер сертификата пустого корпуса (IECEx)
IECEx IBE 14.0004U
Номер сертификата пустого корпуса (INMETRO)
LMP 21.0016U
Номер сертификата соединительной коробки (ATEX)
IBExU14ATEX1050
Номер сертификата соединительной коробки (IECEx)
IECEXIBE14.0013
Номер сертификата соединительной коробки (INMETRO)
LMP 21.0017
Номер сертификата соединительной коробки (UL)
E223792
Номер сертификата соответствия (сертификат соответствия)
DE PS261X 160309 001ISS06
Условия утверждения
ATEX
IECEX
INMETRO
cULus

General information

Areas of use
Explosive risk zone
Process industry
Oil and gas industry
Chemical industry
Offshore
Onshore
Basic material
Stainless steel 1.4404 (316L)
Flange plate
No
Flange plate mounting
M6 hex-head slotted screws SW10
Impact resistance
10 J version standard
7 joules in acc. with IEC 60079-0
Integral fixing
4, 6 or 9 stud bolts M6 inner (female) thread
Lid
Yes
Lid attachment
4 hinges and M6 hex-head slotted screws SW10
Note: protection class
If used in temperature ranges above 105 °C, IP protection is limited to IP 66.
Opening angle lid
130 °
Operating temperature, max.
135 °C
Operating temperature, min.
-60 °C
Position PE bolts
Enclosure side C
Protection class (UL)
Type 3
Type 4X
Type 12
Protection degree
IP66
IP67
Seal material
Silicone
Seal material of cover
Silicone
Seal material of flange plate
Silicone
Silikon
Yes
Standards
DIN EN 62208 - Empty enclosure standard
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Surface finish
electropolished
Толщина материала
1,5 mm
Толщина материала - корпус
1,5 mm
Толщина материала - крышка
1,5 mm
Толщина материала - розеточная часть
3 mm

horizontal assembly

WDU 10 / ZDU 10
2x30
WDU 16 / ZDU 16
2x24
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x59
WDU 35 / ZDU 35
1x18
WDU 4 / ZDU 4
3x49
WDU 6 / ZDU 6
3x37
Fuse holder available
No

Housing earth

Earth, enclosure, cover
Welded-on M6 stainless-steel earth stud in enclosure body and lid.
Erdung Gehäuse extern
Continuous M10 earth stud in body enclosure
Tierra, caja, interna
Continuous M10 earth stud in body enclosure

vertical assembly

WDU 10 / ZDU 10
2x30
WDU 16 / ZDU 16
2x24
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x59
WDU 35 / ZDU 35
1x18
WDU 4 / ZDU 4
3x49
WDU 6 / ZDU 6
3x37

Classifications

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
