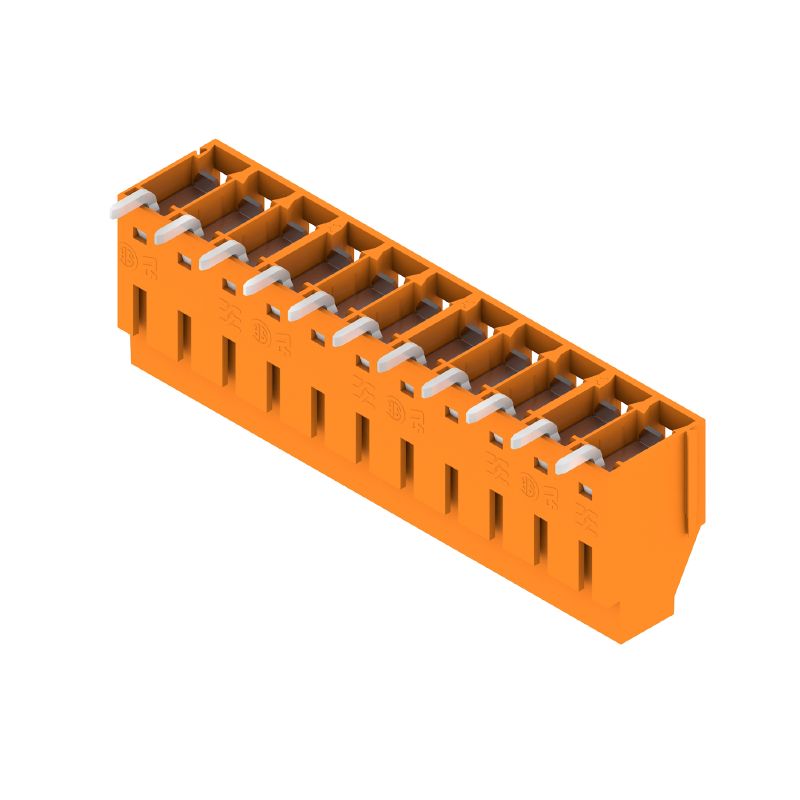

LL 5.00/11/180 3.2SN OR BX

Morsetti per circuito stampato, 5.00 mm, Numero di poli: 11, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box

N. articolo 2429590000

Caratteristiche

Dati generali per l’ordinazione

Versione	Morsetti per circuito stampato, 5.00 mm, Numero di poli: 11, 180°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, arancione, Collegamento a vite, Campo di sezioni, max. : 6 mm², Box
N. d’ordine	2429590000
Tipo	LL 5.00/11/180 3.2SN OR BX
GTIN (EAN)	4050118438932
CPZ	30 Pezzo
Parametri prodotto	IEC: 500 V / 32.5 A / 0.5 - 6 mm² UL: 300 V / 20 A / AWG 26 - AWG 12
Imballaggio	Box

Dimensioni e pesi

Profondità	17,1 mm
Profondità (pollici)	0,673 inch
Posizione verticale	14,2 mm
Altezza (pollici)	0,559 inch
Altezza minima	11 mm
Larghezza	10,65 mm
Larghezza (pollici)	0,419 inch
Peso netto	15,895 g

Conformità ambientale del prodotto

Stato conformità RoHS	Conforme senza esenzione
REACH SVHC	No SVHC above 0.1 wt%

Parametri del sistema

Famiglia prodotti	OMNIMATE Signal - Serie LL
Tecnica di collegamento cavi	Collegamento a vite
Proprietà, punto di serraggio	WireReady
Montaggio su circuito stampato	Collegamento a saldare THT
Direzione d'uscita del conduttore	180°
Passo in mm (P)	5 mm
Passo in pollici (P)	0,197 "
Numero di poli	11
Numero di serie di poli	1
assemblabile da parte del cliente	Sì
quantità di file	1
Numero massimo di poli ordinabili per fila	24
Lunghezza spina a saldare (l)	3,2 mm
Dimensioni del codolo a saldare	0,75 x 0,9 mm
Diametro foro di equipaggiamento (D)	1,3 mm
Tolleranza diametro di equipaggiamento (D)	+ 0,1 mm
Numero di codoli a saldare per polo	1
Lama cacciavite	0,6 x 3,5
Lama cacciavite norma	DIN 5264
Coppia di serraggio, min.	0,5 Nm
Coppia di serraggio, max.	0,6 Nm
Vite di serraggio	M 3
Lunghezza di spellatura	6 mm
L1 in mm	50 mm
L1 in pollici	1,97 "
Protezione da contatto accidentale secondo DIN VDE 0470	IP 20
Protezione da contatto accidentale DIN VDE 57 106	sicurezza per le dita
Grado di protezione	IP20
Resistenza di passaggio	1,20 mΩ

Dati del materiale

Materiale isolante	Wemid (PA)
Colori	arancione
Tabella dei colori (simile)	RAL 2000
Gruppo materiali isolanti	I
Comparative Tracking Index (CTI)	≥ 600
Classe d'infiammabilità UL 94	V-0
Materiale dei contatti	Lega in rame
Superficie dei contatti	stagnato
Rivestimento	4-6 μm SN
Tipo di stagnatura	opaco
Struttura a strati del collegamento a saldare	4...6 µm Sn opaco
Temperatura di magazzinaggio, min.	-40 °C
Temperatura di magazzinaggio, max.	70 °C
Temperatura d'esercizio , min.	-50 °C
Temperatura d'esercizio , max.	120 °C
Campo della temperatura di montaggio, min.	-25 °C
Campo della temperatura di montaggio, max.	120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.	0,13 mm²
Campo di sezioni, max.	6 mm²
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12
rigido, min. H05(07) V-U	0,5 mm²
rigido, max. H05(07) V-U	6 mm²
Flessibile, min. H05(07) V-K	0,5 mm²
Flessibile, max. H05(07) V-K	4 mm²
con terminale AEH con collare DIN 46 228/4, min.	0,5 mm²
con terminale AEH con collare DIN 46 228/4, max.	2,5 mm²
con terminale, DIN 46228 pt 1, min.	0,5 mm²
con terminale a norma DIN 46 228/1, max.	2,5 mm²
Calibro a tampone secondo EN 60999 a x b; ø	2,8 mm x 2,4 mm; 3,0 mm
Conduttore innestabile	Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,5 mm² terminale: Lunghezza di spellatura: nominale: 8 mm Terminale consigliato: 0409500000 Lunghezza di spellatura: nominale: 6 mm Terminale consigliato: 0282600000 Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 0,75 mm² terminale: Lunghezza di spellatura: nominale: 8 mm Terminale consigliato: 0409600000 Lunghezza di spellatura: nominale: 6 mm Terminale consigliato: 0282700000 Sezione trasversale per il collegamento del conduttore: Tipo: con cablaggio di precisione nominale: 1 mm² terminale: Lunghezza di spellatura: nominale: 8 mm Terminale consigliato: 0409700000 Lunghezza di spellatura: nominale: 6 mm Terminale consigliato: 0372600000
Testo di riferimento	La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale. Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)

Dati di dimensionamento secondo IEC

Testato secondo lo standard	IEC 60664-1 IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)	32,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)	26 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)	27,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)	22 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2	500 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2	320 V
Tensione nominale con classe di sovratensione/grado di lordura III/3	250 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2	4 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2	4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3	4 kV
Portata transitoria	3 x 1s mit 120 A

Dati di dimensionamento secondo CSA

Tensione nominale (Gruppo B / CSA)	300 V
Tensione nominale (Gruppo D / CSA)	300 V
Corrente nominale (Gruppo B / CSA)	20 A
Corrente nominale (Gruppo D / CSA)	10 A
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12

Dati di dimensionamento sec. UL 1059

Istituto (UR)	UR
N° certificato (UR)	E60693
Tensione nominale (Gruppo B / UL 1059)	300 V
Tensione nominale (Gruppo D / UL 1059)	300 V
Corrente nominale (Gruppo B / UL 1059)	20 A
Corrente nominale (Gruppo D / UL 1059)	10 A
Sezione di collegamento cavo AWG, min.	AWG 26
Sezione di collegamento cavo AWG, max.	AWG 12
Riferimento ai valori di omologazione	Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Imballaggio	Box
Lunghezza VPE	350 mm
Larghezza VPE	133 mm
Altezza VPE	26 mm

Controlli sulla tipologia

Test: Durabilità delle siglature	Test: siglatura di origine, identificazione della tipologia, tipo di materiale, siglatura di omologazione UL, siglatura di omologazione CSA, robustezza Valutazione: disponibile
Test: Sezione bloccabile	Standard: IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11 Tipo di conduttore: Tipo di cavo e sezione del cavo: rigido 0,13 mm², flessibile 0,13 mm², rigido 4 mm², flessibile 4 mm², AWG 26/1, AWG 26/19, AWG 12/1, AWG 12/19
Test per danni ai conduttori e allentamento accidentale degli stessi	Standard: IEC 60999-1 sezione 9.4 / 11.99 Requisito: 0,2 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: AWG 26/1 Tipo di cavo e sezione del cavo: AWG 26/19 Valutazione: passato Requisito: 0,3 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: H05V-U0.5 Tipo di cavo e sezione del cavo: H05V-K0.5 Valutazione: passato Requisito: 0,9 kg Tipo di conduttore: Tipo di cavo e sezione del cavo: H07V-U4.0 Tipo di cavo e sezione del cavo: H07V-K4.0 Tipo di cavo e sezione del cavo: AWG 12/1 Tipo di cavo e sezione del cavo: AWG 12/19 Valutazione: passato
Test di estrazione	Standard: IEC 60999-1 sezione 9.5 / 11.99 Requisito: ≥10 N Tipo di conduttore: Tipo di cavo e sezione del cavo: AWG 26/1 Tipo di cavo e sezione del cavo: AWG 26/19 Valutazione: passato Requisito: ≥20 N Tipo di conduttore: Tipo di cavo e sezione del cavo: H05V-U0.5 Tipo di cavo e sezione del cavo: H05V-K0.5 Valutazione: passato Requisito: ≥60 N Tipo di conduttore: Tipo di cavo e sezione del cavo: H07V-U4.0 Tipo di cavo e sezione del cavo: H07V-K4.0 Tipo di cavo e sezione del cavo: AWG 12/1 Tipo di cavo e sezione del cavo: AWG 12/19 Valutazione: passato

Nota importante

Conformità IPC

Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.

Note

• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Terminali senza collare isolante secondo DIN 46228/1
• Terminali con collare isolante DIN 46228/4
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Download

Omologazione/Certificato/Documento di conformità	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Dati ingegneristici	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50437)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2429590000)
Notifica modifica prodotto	[PCN_2017_236_PL32_Optimierung_LL_5 0x_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49677) [PCN_2017_236_PL32_Optimization_of_LL_5.0x_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49678)
Cataloghi	[Catalogues in PDF-format](LINK/Catalog.html)
Brochure	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256)

Classificazioni

ETIM 6.0	EC002643
ETIM 7.0	EC002643
ETIM 8.0	EC002643
ETIM 9.0	EC002643
ECLASS 9.0	27-44-04-01
ECLASS 9.1	27-44-04-01
ECLASS 10.0	27-44-04-01
ECLASS 11.0	27-46-01-01
ECLASS 12.0	27-46-01-01
ECLASS 13.0	27-46-01-01
ECLASS 14.0	27-46-01-01

Omologazioni

Omologazioni	![UR](/picture/UR.gif)
ROHS	Conforme
UL File Number Search	[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (UR)	E60693
