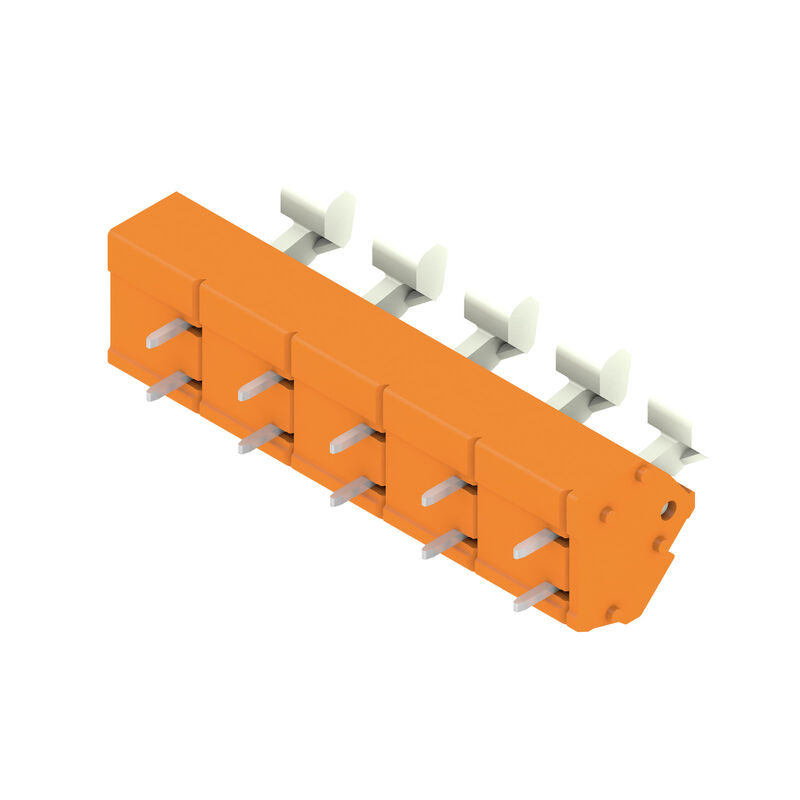

Product image
LMZFL 10/5/135 3.5OR

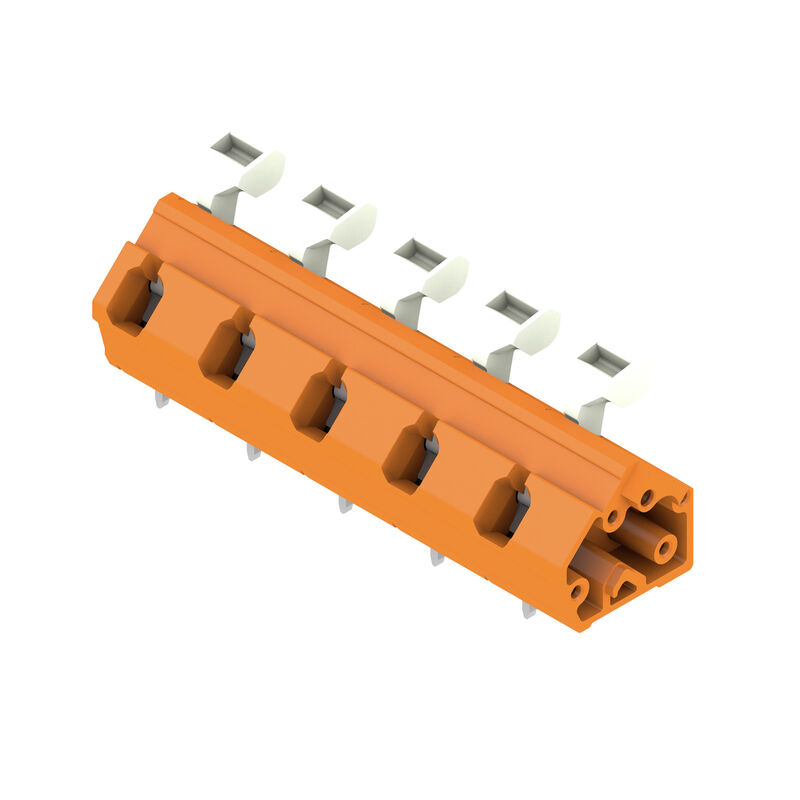

Product image
LMZFL 10/5/135 3.5OR

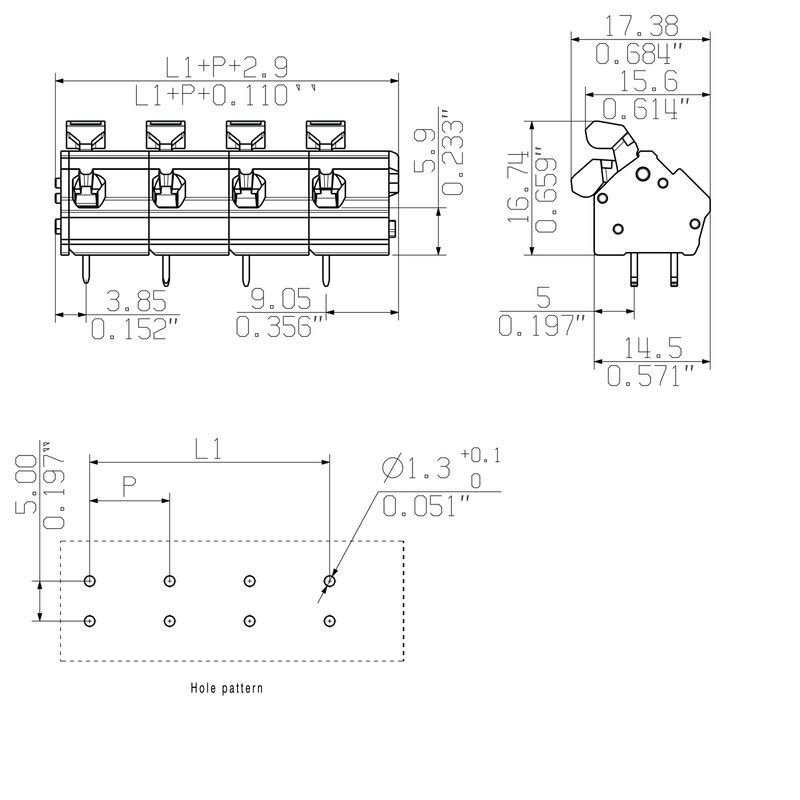

Dimensional drawing
LMZFL 10/5/135 3.5OR
Graph
LMZFL 10/5/135 3.5OR

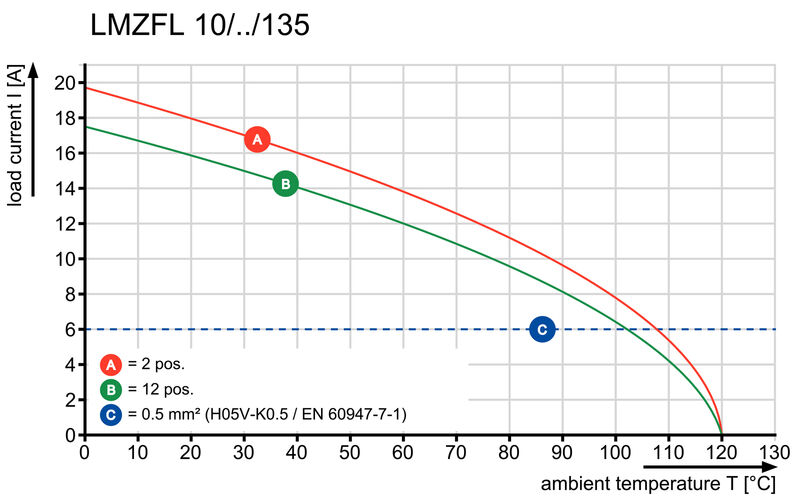

Graph

LMZFL 10/5/135 3.5OR

Nyomtatott áramköri panel csatlakozók, 10.00 mm, Pólusszám: 5, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Húzórugós csatlakozás aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Cikkszám 1953960000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 11
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Rated data acc. to IEC CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Általános rendelési adatok

Változat
Nyomtatott áramköri panel csatlakozók, 10.00 mm, Pólusszám: 5, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Húzórugós csatlakozás aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Rendelési szám
1953960000
Típus
LMZFL 10/5/135 3.5OR
GTIN (EAN)
4032248662906
Qty.
100 Darab
Termékadatok
IEC: 1000 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Csomagolás
Doboz

Méretek és tömegek

Mélység
15,6 mm
Depth (inches)
0,614 inch
Magasság
20,24 mm
Magasság (coll)
0,797 inch
Legalacsonyabb változat magassága
16,74 mm
Szélesség
52,9 mm
Szélesség (coll)
2,083 inch
Nettó tömeg
5,799 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerparaméterek

Termékcsalád
OMNIMATE Signal - sorozat LMZF
Vezetékcsatlakozás-technika
Húzórugós csatlakozás aktuátorral
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Vezeték kimeneti irány
135°
Raszter mm-ben (P)
10 mm
Raszter inch-ben (P)
0,394 "
Pólusszám
5
Pin series quantity
1
Az ügyfél szereli fel
Nem
Sorok száma
1
Egy sorban található szomszédos pólusok max. száma
12
Forrasztótüske hossza (l)
3,5 mm
Solder pin dimensions
0,8 x 0,8 mm
Solder eyelet hole diameter (D)
1,3 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264-A
Csupaszolási hossz
6 mm
L1, mm
40 mm
L1, inch
1,575 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20

Anyagjellemzők

Szigetelőanyag
Wemid (PA)
Szín
narancssárga
Colour of operational elements
fehér
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 flammability rating
V-0
Érintkező anyaga
Rézötvözet
Povrch kontaktu
ónozott
Bevonat
4-10 μm SN
Ónozás típusa
matt
Forrasztott csatlakozás rétegszerkezete
5...8 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,13 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Flexibilis, min. H05(07) V-K
0,13 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025740000
    • Csupaszolási hossz:
      • névleges:
        5 mm
    • Ajánlott érvéghüvely:
      9018910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025750000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Rated data acc. to IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
24 A
Névleges áram, min. pólusszám (Tu=40°C)
24 A
Névleges áram, maximális pólusszám (Tu=40°C)
24 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
8 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
8 kV

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (C felhasználási csoport / CSA)
150 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
15 A
Névleges áram (C felhasználási csoport / CSA)
15 A
Névleges áram (D felhasználási csoport / CSA)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 14

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina C / UL 1059)
150 V
Rated voltage (Use group D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
15 A
Nennstrom (Use group C / UL 1059)
15 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Packaging
Doboz
VPE length
348 mm
VPE width
136 mm
VPE height
32 mm

Típusvizsgálatok

Test: Durability of markings
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Teszt:
    eredetjelölés, típusazonosítás, anyagtípus, UL tanúsítvány, CSA tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör 0,13 mm²
    • Vezető típusa és keresztmetszete:
      flexibilis 0,13 mm²
    • Vezető típusa és keresztmetszete:
      flexibilis 0,13 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 26/1
    • Vezető típusa és keresztmetszete:
      AWG 26/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U2.5
    • Vezető típusa és keresztmetszete:
      H07V-K2.5
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
