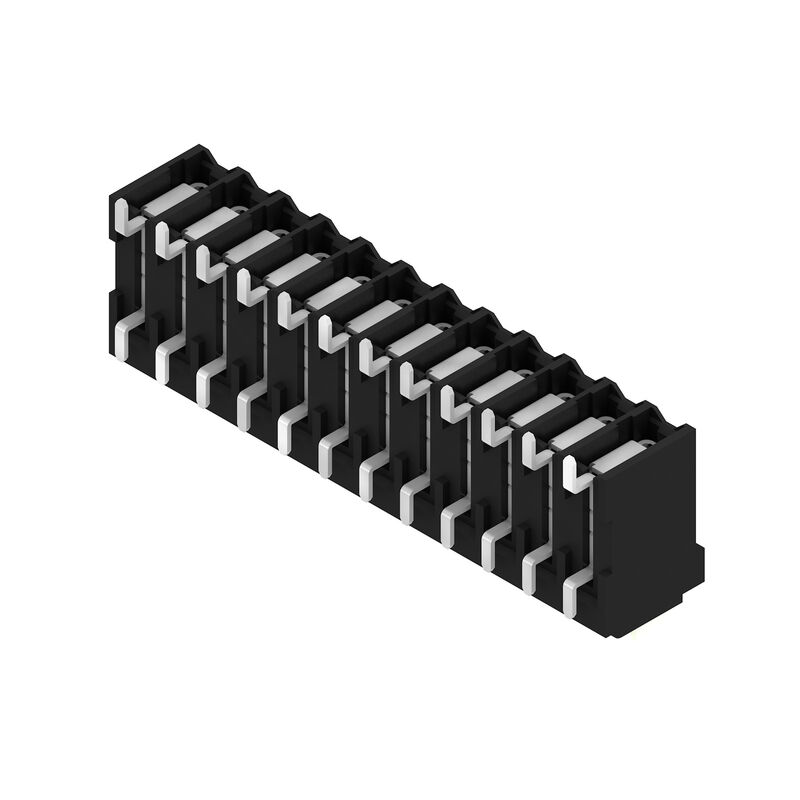

LSF-SMD 3.50/12/90 SN BK RL
Illustration du produit

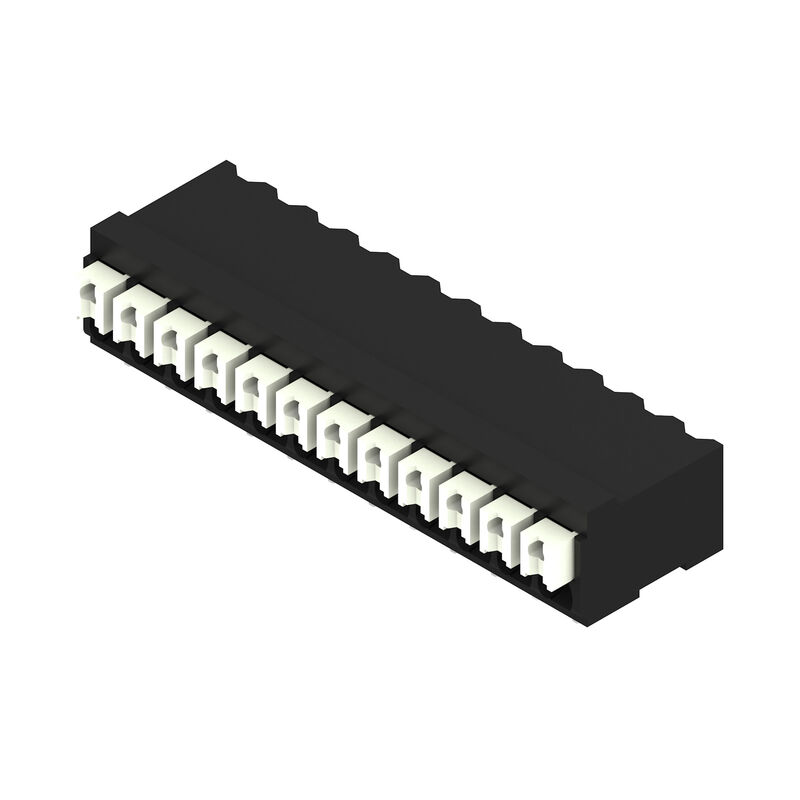

LSF-SMD 3.50/12/90 SN BK RL
Illustration du produit
LSF-SMD 3.50/12/90 SN BK RL
Dimensional drawing
LSF-SMD 3.50/12/90 SN BK RL
Graph
LSF-SMD 3.50/12/90 SN BK RL
Avantages produit
Stable solder connection
LSF-SMD 3.50/12/90 SN BK RL
Avantages produit
PUSH IN wire connection
LSF-SMD 3.50/12/90 SN BK RL
Avantages produit
Packaged in tape-on-reel
LSF-SMD 3.50/12/90 SN BK RL
Dimensional drawing
LSF-SMD 3.50/12/90 SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection

LSF-SMD 3.50/12/90 SN BK RL

Kretskortsplint, 3.50 mm, Antal poler: 12, 90°, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tape

Référence produit 1473650000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 11
Сертификаты Allmänna beställningsdata Размеры и массы Températures Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Rated data acc. to IEC Номинальные характеристики по CSA Données nominales selon UL 1059 Imballaggio Contrôles de type Note importante Classifications

Сертификаты

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Allmänna beställningsdata

Változat
Kretskortsplint, 3.50 mm, Antal poler: 12, 90°, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tape
Rendelési szám
1473650000
Típus
LSF-SMD 3.50/12/90 SN BK RL
GTIN (EAN)
4050118280135
CPZ
320 Pièce
Indices de produit
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Emballage
Tape

Размеры и массы

Mélység
14,75 mm
Profondità (pollici)
0,581 inch
Magasság
9,65 mm
Hauteur (pouces)
0,38 inch
Hauteur version la plus basse
9,65 mm
Szélesség
42,7 mm
Largeur (pouces)
1,681 inch
Nettó tömeg
7,406 g

Températures

Température d'utilisation permanente, max.
120 °C

Miljööverenstämmelse för produkt

RoHS megfelelőségi állapot
Kompatibel utan undantag
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids
Impronta carbonica di prodotto
  • Du berceau à la porte:
    0.044 kg CO2 eq.

Karakteristiska systemvärden

Termékcsalád
OMNIMATE Signal – serie LSF
Vezetékcsatlakozás-technika
PUSH IN avec actionneur
Felszerelés NYÁK-ra
Raccordement soudé SMD
Vezeték kimeneti irány
90°
Raszter mm-ben (P)
3,5 mm
Raszter inch-ben (P)
0,138 "
Pólusszám
12
Numero di serie di poli
1
Az ügyfél szereli fel
Non
Nombre de séries
1
Egysíkúság:
100 µm
Numero di codoli a saldare per polo
2
Longueur de dénudage
8 mm
L1 en mm
38,5 mm
L1 en pouce
1,518 "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,60 mΩ

Materialdata

Szigetelőanyag
LCP GF
Szín
noir
Colore elementi di azionamento
blanc
Színskála (hasonló)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Érintkező anyaga
Alliage de cuivre
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn mat
Température de stockage, min.
−40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
−50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
−30 °C
Plage de température montage, max.
120 °C

Anslutningsbara ledare

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
rigido, min. H05(07) V-U
0,2 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,2 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
0,75 mm²
con terminale, DIN 46228 pt 1, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025760000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9025770000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      0690700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        10 mm
    • Embout recommandé:
      9021040000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Rated data acc. to IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
16 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
14 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
2,5 kV
Portata transitoria
3 x 1s mit 80 A

Номинальные характеристики по CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1664286
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 28
Vezeték keresztmetszet, AWG, max.
AWG 14
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Intézet (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
12 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
Section de raccordement de câble AWG, max.
AWG 14
Reference to approval values
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Imballaggio

ESD szintű csomagolás
statico dissipativo
Csomagolás
Tape
VPE hosszúság
346 mm
VPE szélesség
345 mm
VPE magasság
65 mm
Szalag mélysége(T2)
10,9 mm
Szalag szélessége:(W)
56 mm
Szalagzseb mélysége(K0)
10,4 mm
Szalagzseb magasság (A0)
15,1 mm
Szalagzseb szélessége (B0)
43,5 mm
Szalagzseb leválasztás (P1)
20 mm
Szalaglyuk leválasztás (E)
1,75 mm
Szalagzseb leválasztás (F)
26,2 mm
Diametro ∅ bobina nastro (A)
330 mm
Felületi ellenállás
Rs = 109 - 1012 Ω

Contrôles de type

Teszt: Jelölések tartóssága
  • Test:
    marque d'origine, identification du type, pas, marque d'agrément UL, longévité
Teszt: Rögzíthető keresztmetszet
  • Norme:
    DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 0,14 mm²
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 22/19
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Norme:
    DIN EN 60999-1 section 9.4 / 12.00
  • Exigence:
    0,2 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    0,3 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      rigide 0,5 mm²
  • Évaluation:
    réussite
  • Exigence:
    0,4 kg
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      semi-rigide 1,5 mm²
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite
Kihúzási vizsgálat
  • Norme:
    DIN EN 60999-1 section 9.5 / 12.00
  • Exigence:
    ≥10 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      AWG 24/1
    • Type de conducteur et section du conducteur:
      AWG 24/19
  • Évaluation:
    réussite
  • Exigence:
    ≥20 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      semi-rigide 0,25 mm²
    • Type de conducteur et section du conducteur:
      H05V-U0.5
  • Évaluation:
    réussite
  • Exigence:
    ≥40 N
  • Type de conducteur:
    • Type de conducteur et section du conducteur:
      H07V-U1.5
    • Type de conducteur et section du conducteur:
      H07V-K1.5
    • Type de conducteur et section du conducteur:
      AWG 16/1
    • Type de conducteur et section du conducteur:
      AWG 16/19
  • Évaluation:
    réussite

Note importante

IPC megfelelőség
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Megjegyzések

• Autres couleurs de touches d'actionnement sur demande
• Force d'actionnement max. du pont 40 N
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
