Caratteristiche
| Versione | Connettore per circuito stampato, Connettore maschio, Collegamento a saldare THT/THR, Passo in mm (P): 7.50 mm, Numero di poli: 7, 180°, Tube |
| N. d’ordine | 8000078319 |

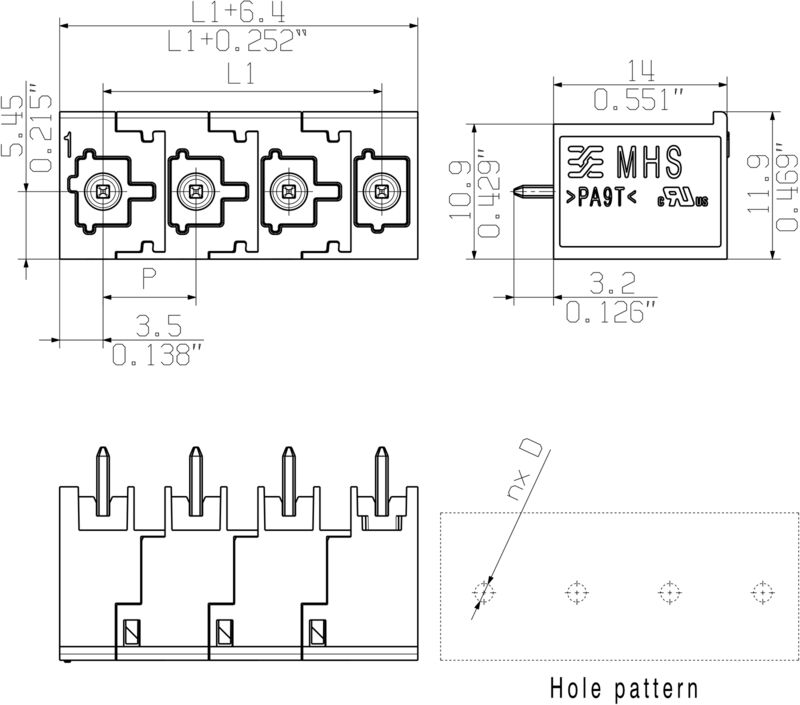

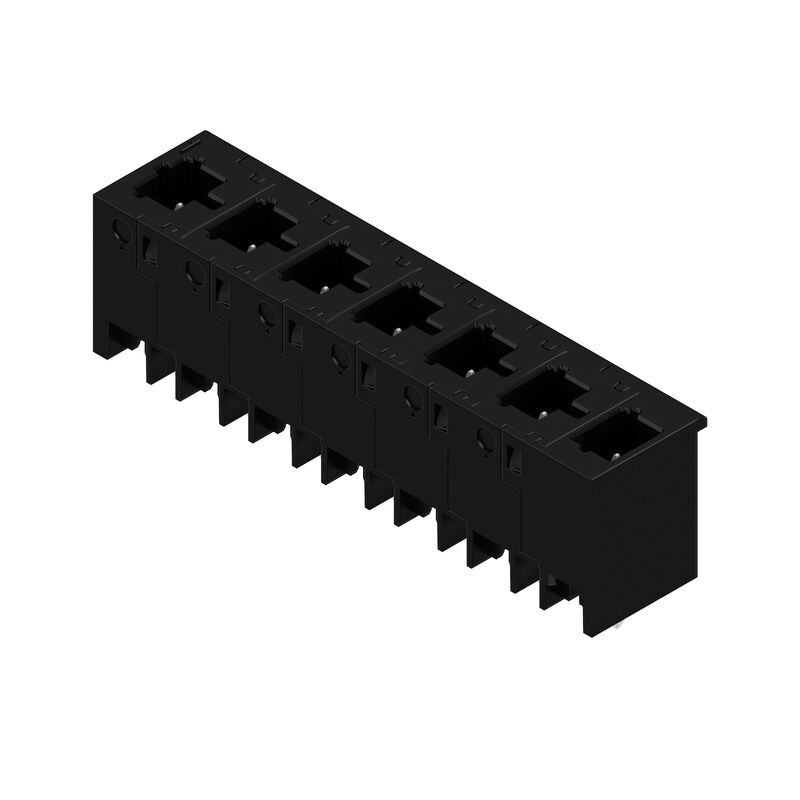

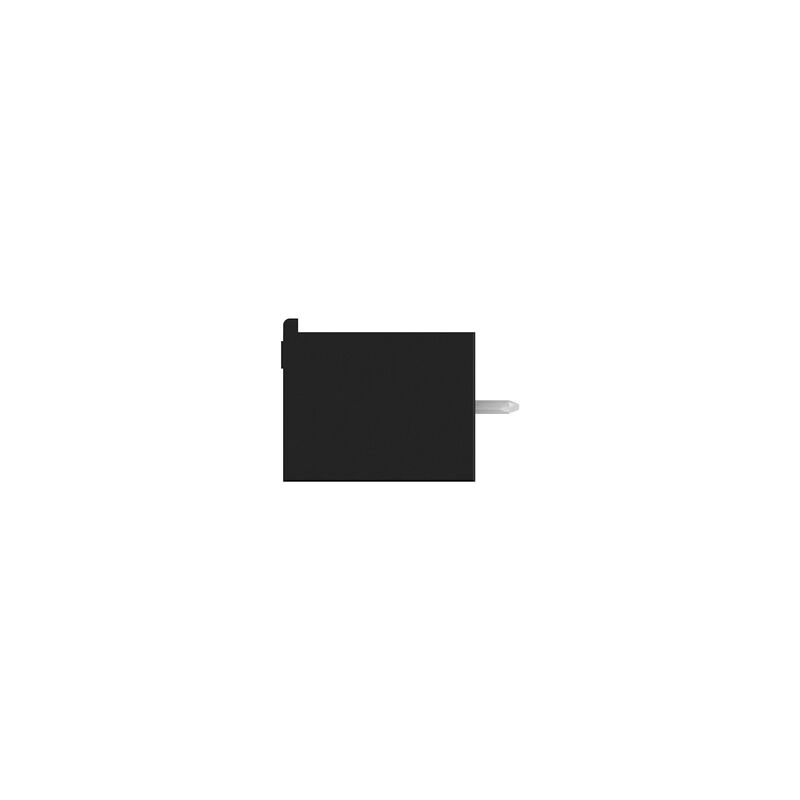

| Tipo | MHS 7S/07 V T3 B T |
| GTIN (EAN) | 4064675622581 |
| CPZ | 10 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 34.6 A UL: 300 V / 18.5 A |
| Imballaggio | Tube |
| Profondità | 11,9 mm |
| Profondità (pollici) | 0,469 inch |
| Posizione verticale | 17,2 mm |
| Altezza (pollici) | 0,677 inch |
| Altezza minima | 14 mm |
| Larghezza | 51,4 mm |
| Larghezza (pollici) | 2,024 inch |
| Peso netto | 6,235 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE 4.0 |
| Tipo di collegamento | Collegamento al circuito stampato |
| Montaggio su circuito stampato | Collegamento a saldare THT/THR |
| Passo in mm (P) | 7,5 mm |
| Passo in pollici (P) | 0,295 " |
| Angolo di uscita | 180° |
| Numero di poli | 7 |
| Numero di codoli a saldare per polo | 1 |
| Lunghezza spina a saldare (l) | 3,2 mm |
| Dimensioni del codolo a saldare | 1,0 x 1,0 mm |
| Diametro foro di equipaggiamento (D) | 1,4 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| Diametro esterno del pad di saldatura | 2,3 mm |
| Diametro del foro della sagoma | 2,1 mm |
| L1 in mm | 45 mm |
| L1 in pollici | 1,772 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Grado di protezione | IP20 |
| Cicli di inserimento | ≥ 25 |
| Forza di innesto/polo, max. | 9 N |
| Forza d'estrazione/polo, max. | 8 N |
| Materiale isolante | PA 9T |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale base dei contatti | CuMg |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | stagnato |
| Tipo di stagnatura | opaco |
| Temperatura di magazzinaggio, min. | -25 °C |
| Temperatura di magazzinaggio, max. | 55 °C |
| Temperatura d'esercizio , min. | -50 °C |
| Temperatura d'esercizio , max. | 125 °C |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 34,6 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 29,1 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 30,7 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 25,9 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 500 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 400 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 4 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 6 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 6 kV |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo C / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 600 V |
| Tensione nominale (Gruppo F / UL 1059) | 760 V |
| Corrente nominale (Gruppo B / UL 1059) | 18,5 A |
| Corrente nominale (Gruppo C / UL 1059) | 18,5 A |
| Corrente nominale (Gruppo D / UL 1059) | 5 A |
| Corrente nominale (Gruppo F / UL 1059) | 18,5 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Corrente nominale relativa alla sezione nominale e al numero min. di poli • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • Diametro del foro di equipaggiamento D = 1,4+0,1 mm • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Omologazione/Certificato/Documento di conformità |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255645) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078319) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Omologazioni |  |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (cURus) | E60693 |
È la controparte di
-
N. articolo:8000078358Confezione:36 Pezzo
Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 7.50 mm, Numero di poli: 7, Box
-
N. articolo:8000078333Confezione:36 Pezzo
Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 7.50 mm, Numero di poli: 7, Box
Morsetti e connettori per circuito stampatoOMNIMATE 4.0Power-Connection (1000V)Collegamento al campoCon flangia superiore
Morsetti e connettori per circuito stampatoOMNIMATE 4.0Power-Connection (1000V)Collegamento al campoSenza fissaggio aggiuntivo
