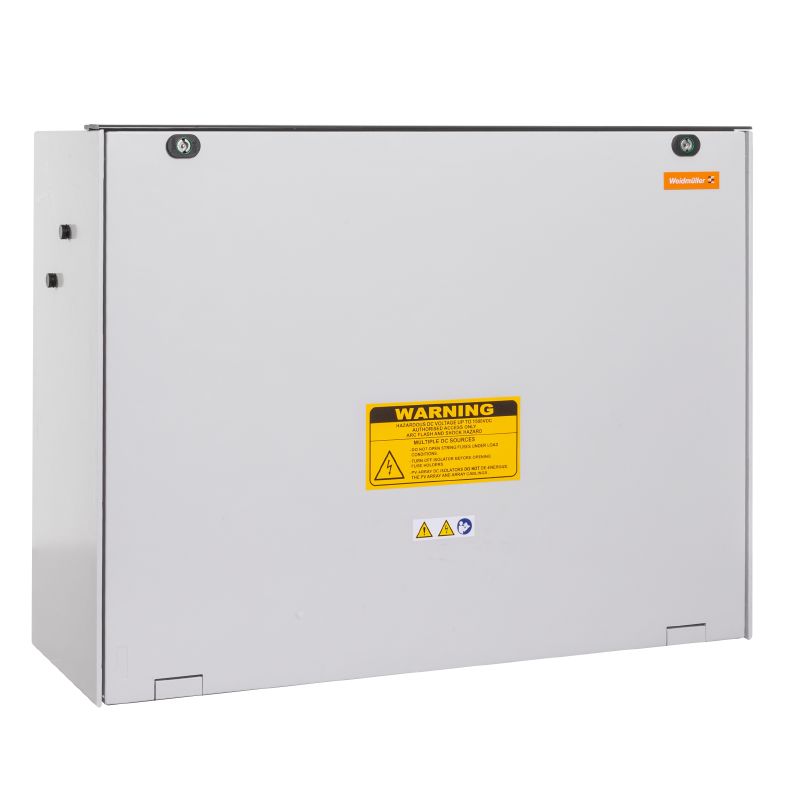

PV 220S0F3CXXV0O0TA1PA15LWW
Fotovoltaico, Custodia preconfezionata, Quadro di stringa, 1500 V, Con portafusibile, Protezione contro le sovratensioni II, Pressacavo, per montaggio a muro, Interruttore sezionatore, Paesaggio, Controllo della corrente, Controllo della tensione, Controllo della temperatura, Inverter centrale
N. articolo
8000119550
Caratteristiche
| Versione | Fotovoltaico, Custodia preconfezionata, Quadro di stringa, 1500 V, Con portafusibile, Protezione contro le sovratensioni II, Pressacavo, per montaggio a muro, Interruttore sezionatore, Paesaggio, Controllo della corrente, Controllo della tensione, Controllo della temperatura, Inverter centrale |
| N. d’ordine | 8000119550 |
| Tipo | PV 220S0F3CXXV0O0TA1PA15LWW |
| GTIN (EAN) | 4099986834675 |
| CPZ | 1 Pezzo |
| Profondità | 300 mm |
| Profondità (pollici) | 11,811 inch |
| Posizione verticale | 636 mm |
| Altezza (pollici) | 25,039 inch |
| Larghezza | 847 mm |
| Larghezza (pollici) | 33,346 inch |
| Peso netto | 15.595,394 g |
| Temperatura ambiente | -20ºC to +45 ºC |
| Temperatura d'esercizio | -20ºC to +45 ºC |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1d28ada4-1634-4382-8635-45f6353a6574 |
| Messa a terra | Direttamente al VPU |
| Potenza di commutazione AC | 400 A (DC21B 1500 V) |
| Protezione contro le sovratensioni lato DC | 1500 V tipo II con contatto remoto |
| Tensione nominale | 1.500 V |
| Collegamento cavo d'ingresso DC (+) | Collegamento a vite |
| Collegamento cavo d'ingresso DC (-) | Collegamento a vite |
| Collegamento fusibile standard | gPV (EN 60269-6) |
| Connettore di massa funzionale |
|
| Fusibile |
15 A
16 A 20 A 25 A 30 A 32 A |
| Fusibile | Portafusibile vuoto |
| Ingresso DC + & - |
|
| Inserto portafusibile | 10 x 85 mm |
| Numero di ingressi | 20 |
| Numero di ingressi DC | 20 |
| Numero di ingressi del condotto | 47 |
| Poli fusi di stringa | +/- |
| Posizione dei fusibili | Ingressi positivi e negativi |
| Tipo di collegamento cavo d'ingresso DC | Pressacavo |
| Tipo di fusibile | Portafusibile vuoto |
| Collegamento cavo di uscita DC | Collegamento bullone e dado M10 |
| Interruttore carico parziale con contatto ausiliario | No |
| Numero di uscite DC | 2 |
| Uscita DC + & - |
|
| Controllo della corrente | SMS solare |
| Controllo della temperatura | SMS solare |
| Controllo della tensione | SMS solare |
| Funzione di monitoraggio |
SMS solare
Tensione d'uscita, corrente d'uscita, temperatura |
| Power | Autoalimentato |
| Grado di protezione | IP65 |
| Tipo di montaggio | Montaggio a muro |
| Norme |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| Periodo | 5 anni |
| Omologazione/Certificato/Documento di conformità | [EU Declaration of Conformity Combiner Boxes monitored](https://mdcop.weidmueller.com/mediadelivery/asset/900_216552) |
| Dati ingegneristici |
[Electrical Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_310967)
[Thermal Report](https://mdcop.weidmueller.com/mediadelivery/asset/900_310996) |
| Documentazione tecnica | [Mechanical Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_310937) |
| Documentazione utente | [User Manual PV DC Combiner Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_207163) |
| Cataloghi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Omologazioni |  |
| ROHS | Conforme |
