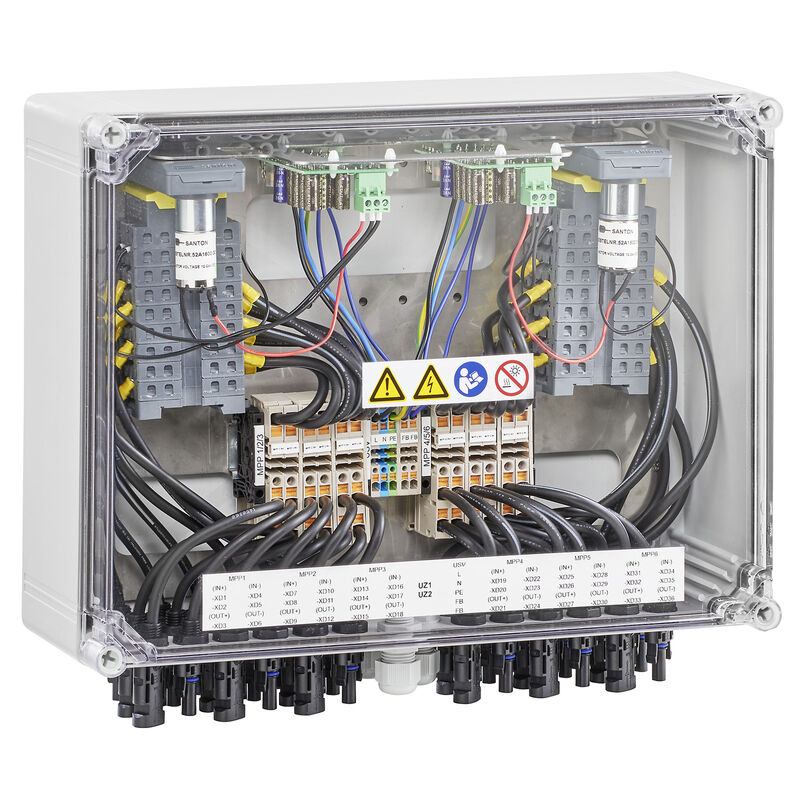

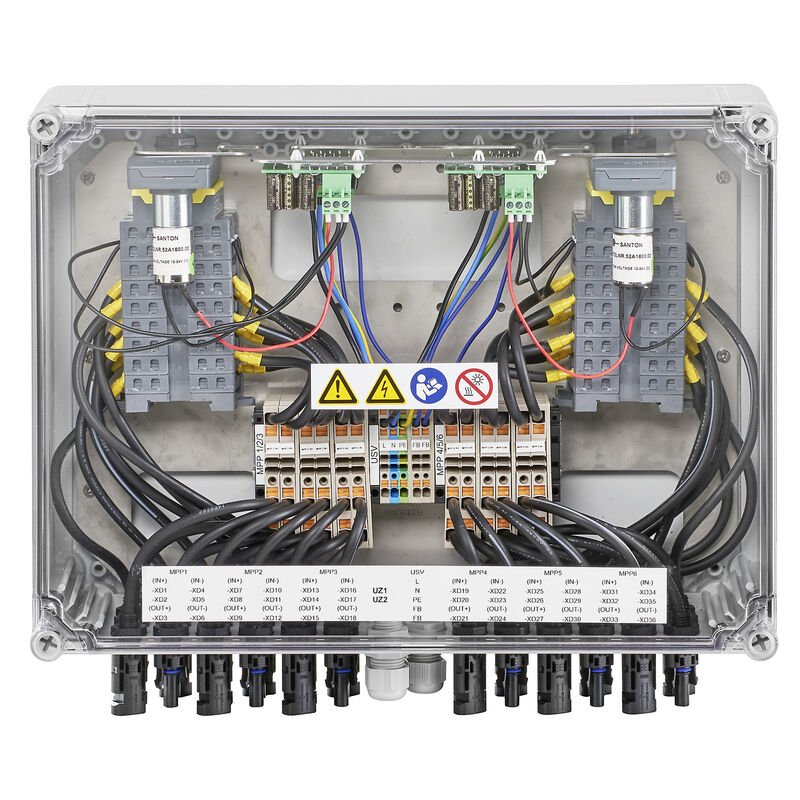

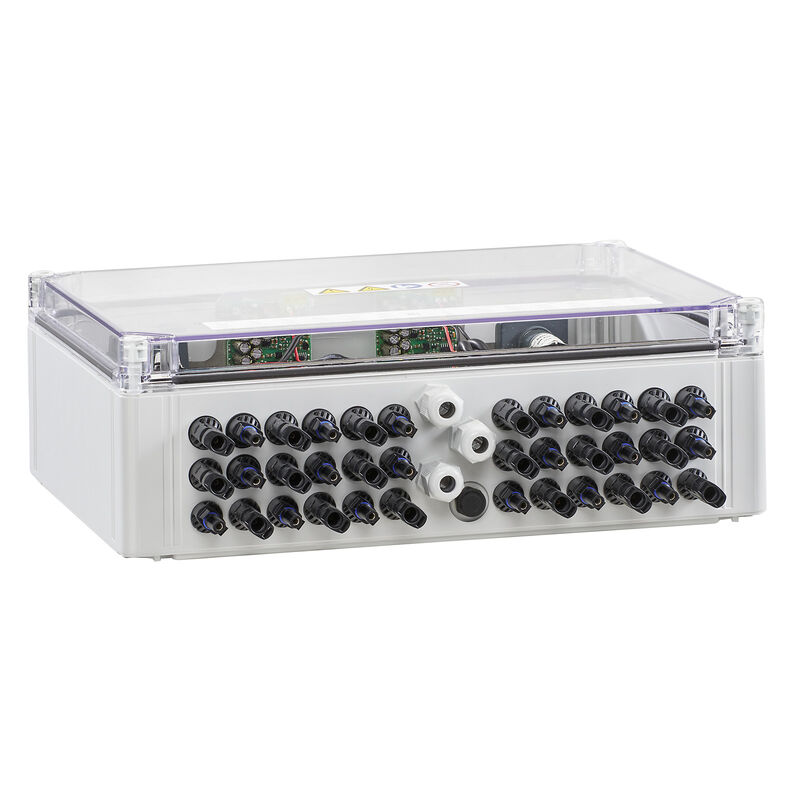

Photovoltaik, Generatoranschlusskasten, Feuerwehrschalter, PV Next, 1100 V, 6 MPP, 2 Eingänge/1 Ausgang pro MPP, Fernabschalter, WM4C

Art.-Nr. 8000115473
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 12 Ist Zubehör von 5 Verwandte Artikel 26
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Im Lieferumfang enthalten Gewährleistung Elektrische Kennwerte Gehäuse Allgemeine Daten Eingänge Ausgänge Fernabschalter Klassifikationen Ausschreibungstexte

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Photovoltaik, Generatoranschlusskasten, Feuerwehrschalter, PV Next, 1100 V, 6 MPP, 2 Eingänge/1 Ausgang pro MPP, Fernabschalter, WM4C
Best.-Nr.
8000115473
Art
PVC DC 2I 1O 6MPP RD WM4 11
GTIN (EAN)
4099986874275
VPE
1 Stück

Abmessungen und Gewichte

Tiefe
132 mm
Tiefe (inch)
5,197 inch
Höhe
339 mm
Höhe (inch)
13,346 inch
Breite
400 mm
Breite (inch)
15,748 inch
Nettogewicht
7.723,25 g

Temperaturen

Umgebungstemperatur
-20 °C…50 °C
Feuchtigkeit
5...95 % keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus
Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
bdab5698-6a20-4370-8e28-8810d882d01a

Im Lieferumfang enthalten

Beiliegendes Zubehör
  • Artikel:
    Montagefuß
  • Anzahl:
    4
  • Artikel:
    Dichtstopfen
  • Anzahl:
    8

Gewährleistung

Zeitraum
5 Jahre

Elektrische Kennwerte

Bemessungskurzzeitstromfestigkeit
  • Bemessungsstrom:
    43,75 A
Bemessungsspannung DC
1.100 V
DC-Nennstrom pro Anschluss
  • Strom pro String, max.:
    35 A
Strom pro Maximum Power Point, max.
35 A

Gehäuse

Anschlussart String
Stecker WM4C
Gehäusebefestigung
über Montagefüße
Isolierstoff
Glasfaserverstärktes Polyester, Polycarbonat
Montageart
Befestigungslaschen
Schlagfestigkeit
IK08 nach IEC 62208
IK10 nach IEC 62262
Schutzklasse
II

Allgemeine Daten

Einbauort
Geschützter Außenbereich (Zu Land und zur See)
Schutzart
IP65

Eingänge

DC-bemenetek max. száma
pro Maximum Power Point 2 parallel geschaltete Eingänge
Entrada de CC + & -
  • Leiteranschluss:
    • Anschlussart:
      WM4C Steckverbinder
    • Querschnitt des passenden Kabels:
      EN 50618:2015
    • Leiteranschlussquerschnitt, min.:
      4 mm²
    • Leiteranschlussquerschnitt, max.:
      6 mm²
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      12
Fuse type
weder Sicherungseinsatz noch -halter
Fuses
Nein
Number of conduit inlets
3
Počet bodů maximálního výkonu (MPP)
6
String bemenetek száma/MPP
≤ 2
Anzahl der Eingänge
12

Ausgänge

DC-Ausgang + & -
  • Leiteranschluss:
    • Anschlussart:
      WM4C Steckverbinder
    • Querschnitt des passenden Kabels:
      TÜV 2 Pfg1169/08.07
    • Leiteranschlussquerschnitt, min.:
      4 mm²
    • Leiteranschlussquerschnitt, max.:
      6 mm²
Max. Anzahl der DC-Ausgänge
pro Maximum Power Point 1 Ausgang

Fernabschalter

Automatisches Wiedereinschalten nach Spannungsabfall
Ja
Anzahl Betätigungszyklen
10000
Steuerspannung
100 V AC - 250 V AC 50/60Hz
Fernabschalter Meldekontakt
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      1
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN
    • feindrähtig, max. H05(07) V-K:
      2,5 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      2,5 mm²
Fernabschalter Steuerkontakt
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      1
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN
    • feindrähtig, max. H05(07) V-K:
      2,5 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      2,5 mm²
Art der Abschaltung des Leistungskreises
Unterspannungs Auslösung
Ausschaltzeit
<5 s
Einschaltzeit
<15 s when the control unit was completely discharged
Stromverbrauch des Schalters
  • Art des Schalters:
    Feuerwehrschalter
  • Stromverbrauch, Hinweis:
    Der Spitzenstrom tritt nur kurzzeitig auf, wenn die Kondensatoren des Feuerwehrschalters vorher vollständig entladen waren.
  • Spitzen Stromverbrauch:
    600 mA
  • Kontinuierlicher Stromverbrauch:
    60 mA
Number of breaking operation cycles at rated current
300
Switch disconnector execution
Fernabschalter innerhalb des Gehäuses
Schaltleistung Lasttrennschalter
DC-PV1
IEC 60947-3

Klassifikationen

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Ausschreibungstexte

Ausschreibungstext lang

Generatoranschlusskasten für Wechselrichter mit integriertem Feuerwehrschalter zum Anschluss an 6 MPP-Trackern.
Geeignet für die Fernausschaltung der DC-Seite durch die Feuerwehr gemäß VDE-AR-E2100-712.
Max. Stringspannung Uoc: 1100 VDC

MPP1:
2 Eingänge, Anschluss über WM4 C Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2063
1 Ausgang, Anschluss über WM4 C Steckverbinder, kompatibel mit Kabeltyp TÜV 2 Pfg1169/08.07 / EN 50618:2063

MPP2 bis 6:
identisch wie MPP1

Mit DC-Feuerwehrschalter:
Abschalten durch Unterspannungsauslösung.
Abschalten durch erreichen einer Temperatur von ≥ 100 °C im Gehäuse.
Automatisches wieder verbinden, nachdem die Ansteuerspannung (230 VAC) wieder anliegt.
Mit Signalkontakt.

Anschluss der Ansteuerung des Feuerwehrschalters 230 VAC über M16 Kabelverschraubungen (Klemmbereich 5-10 mmØ) max. Leiterquerschnitt: 1.5 mm².
Anschluss des Signalkontaktes 24 VDC (max. 300 mA) über M16 Kabelverschraubungen (Klemmbereich 5-10 mmØ) max. Leiterquerschnitt: 1.5 mm².
Schutzart: IP65.
Alles eingebaut in ein glasfaserverstärktes Kunststoffgehäuse. Maße HxBxT: 339x400x132 mm.

Zulassung gemäß Niederspannungs-Schaltgerätekombinationen IEC 61439-1 und EN 61439-2
