Caratteristiche

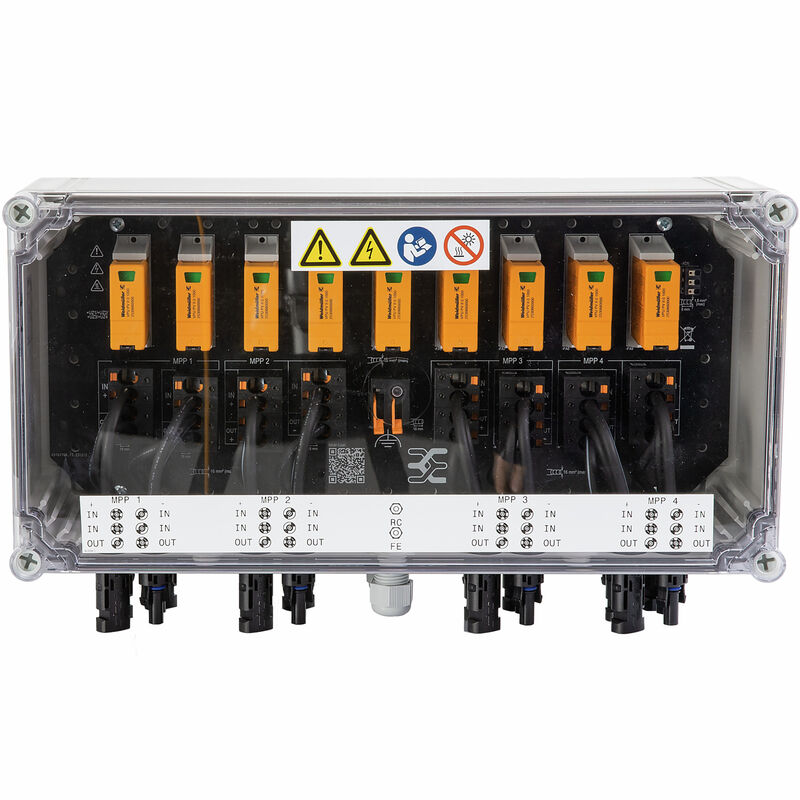

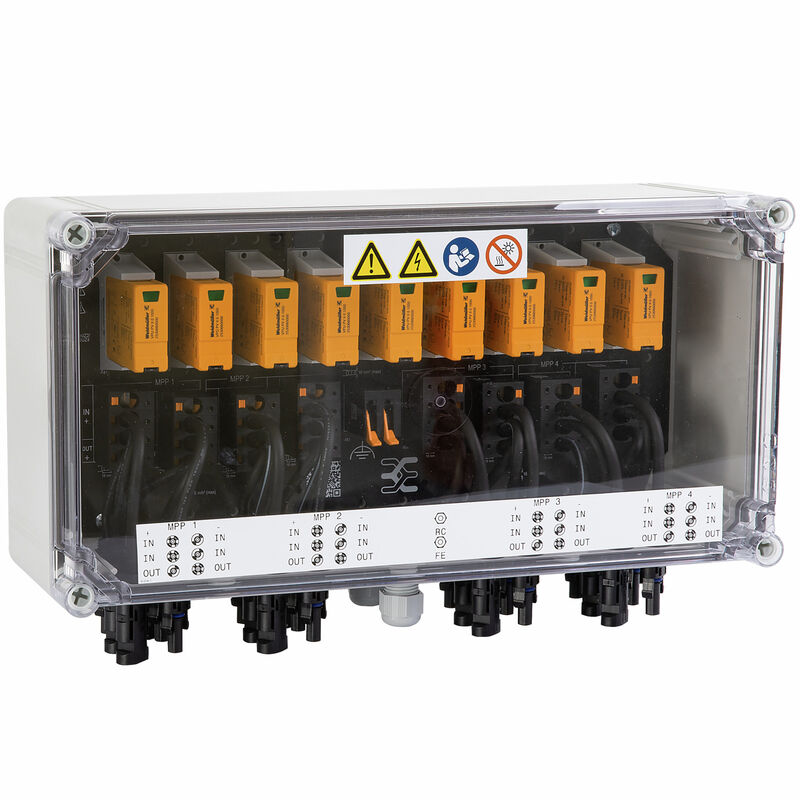

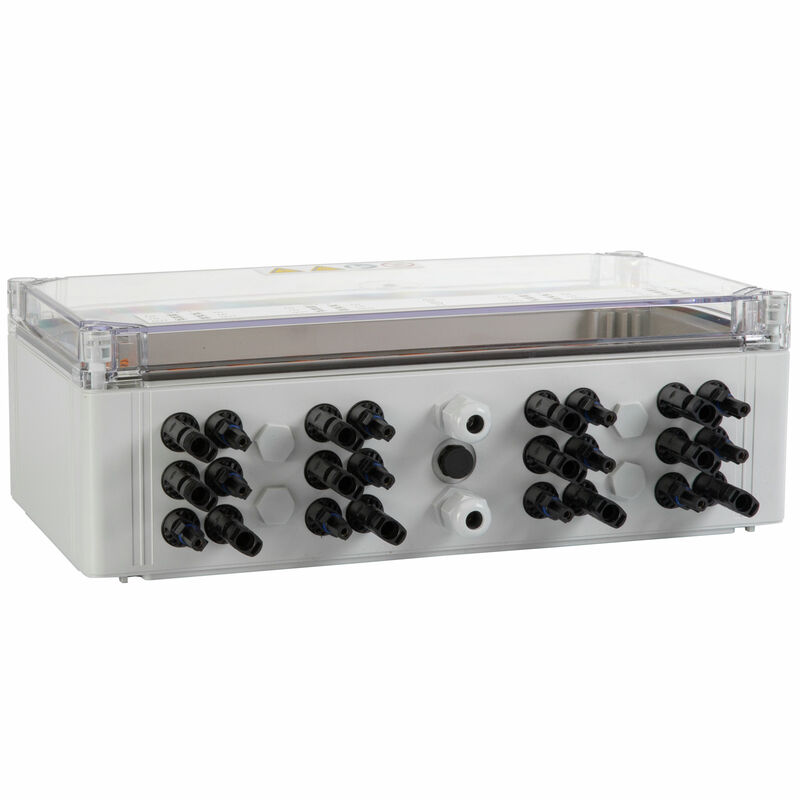

| Versione | Fotovoltaico, Quadro di stringa, PV Next, 1000 V, 4 MPP, 2 ingressi / 1 uscita per MPP, Protezione contro le sovratensioni I / II, WM4C |
| N. d’ordine | 2737600000 |
| Tipo | PVN DC 2I 1O 4MPP SPD1R WM4 11 |
| GTIN (EAN) | 4050118824872 |
| CPZ | 1 Pezzo |
| Profondità | 132 mm |
| Profondità (pollici) | 5,197 inch |
| Posizione verticale | 240 mm |
| Altezza (pollici) | 9,449 inch |
| Larghezza | 400 mm |
| Larghezza (pollici) | 15,748 inch |
| Peso netto | 3.882 g |
| Temperatura ambiente | -40 °C...+50 °C |
| Umidità | 5 – 90 % senza rugiada |
| Stato conformità RoHS | Conforme con esenzione |
| Esenzione RoHS (se applicabile/nota) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Periodo | 5 anni |
| Corrente per punto di massima potenza, max. | 35 A |
| Resistenza di corrente nominale di breve durata |
|
| Tensione DC nominale | 1.000 V |
| Classe di protezione | II |
| Fissaggio della custodia | Tramite piedini di montaggio |
| Materiale isolante | Poliestere rinforzato con fibra di vetro, policarbonato |
| Resistenza agli urti |
IK08 in conformità alla norma IEC 62208
IK10 in conformità alla norma IEC 62262 |
| Stringa per tipo di collegamento | Spina di collegamento WM4C |
| Tipo di montaggio |
Montaggio a muro
4 Utensili per avvitare |
| Grado di protezione | IP65 |
| Luogo di installazione | Area esterna protetta (terrestre e marittima) |
| Norme | EN 61643-31 |
| Connettore di massa funzionale |
|
| Contatto ausiliario di protezione contro le sovratensioni |
|
| Fuses | No |
| Ingresso DC + & - |
|
| Numero di ingressi del condotto | 8 |
| Numero di ingressi stringa per MPP | ≤ 2 |
| Numero massimo di ingressi DC | per Maximum Power Point 2 ingressi collegati in parallelo |
| Quantità di punti di massima potenza (MPP) | 4 |
| Tipo di fusibile | né inserto portafusibile né portafusibile |
| Numero di ingressi | 8 |
| Numero massimo di uscite DC | per Maximum Power Point 1 uscita |
| Uscita DC + & - |
|
| Classe di requisiti richiesti | Tipo I/II |
| Corrente di cortocircuito ISCPV | 11.000 A |
| Corrente di dispersione max. (8/20 µs) | 40 kA |
| Corrente di prova da fulmine Iimp (10/350 µs) | 6.25 kA |
| Corrente di scarica In (8/20 µs) | 20 kA |
| Corrente di scarica totale Itotal ( 8/20µs) | 50 kA |
| Corrente di scarica totale Itotal (10/350µs) | 12,5 kA |
| Livello di protezione Up (+/- , -/PE , +/PE) | ≤ 3.8 kV |
| Livello di protezione Up (+/-) | ≤ 3.8 kV |
| Livello di protezione Up (+/PE) | ≤ 3.8 kV |
| Livello di protezione Up (-/PE) | ≤ 3.8 kV |
| Norme | EN 61643-31 |
| Potenza assorbita in standby PC | <0.2 W |
| Tensione di sistema PV, max. Ucpv | 1.100 V |
| Tensione d’esercizio max. continua DC modalità UCPV +/- , -/PE , +/PE | 1.100 V |
| Esecuzione interruttore sezionatore | senza interruttore |
| Informazioni sul prodotto |
Il numero SCIP è stato assegnato a causa di un contenuto di piombo superiore allo 0,1 % del peso netto. Istruzioni per l'uso sicuro secondo l'ECHA: l'identificazione della sostanza pericolosa è sufficiente per consentire l'uso sicuro dell'articolo durante tutto il suo ciclo di vita, compresa la fase di durata, smontaggio e smaltimento/riciclaggio |
| Omologazione/Certificato/Documento di conformità | [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_321889) |
| Dati ingegneristici | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212287) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2737600000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2737600000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2737600000&norm=0) |
| Documentazione tecnica |

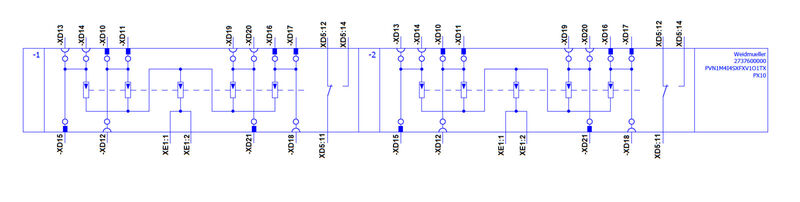

[Customer Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_185006)

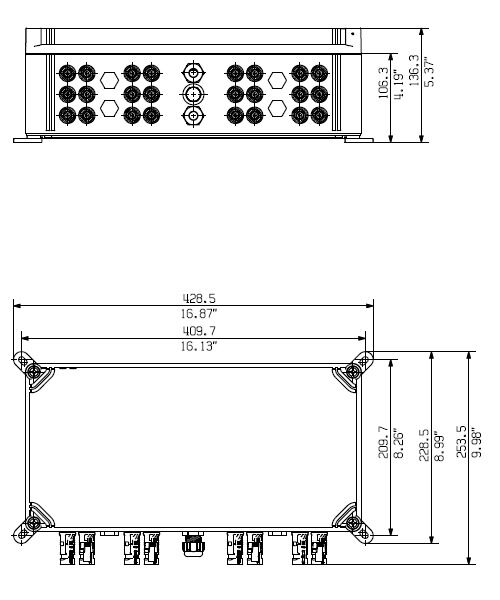

[Dimensions](https://mdcop.weidmueller.com/mediadelivery/asset/900_320674) |
| Documentazione utente |
[Manual PV Next String Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_96571)
[MANUAL PV NEXT IT/ES/FR](https://mdcop.weidmueller.com/mediadelivery/asset/900_153695) [Manual PV Next Mini 3/4MPP](https://mdcop.weidmueller.com/mediadelivery/asset/900_323359) |
| White paper |
[Fact Sheet DE PV CB Wie man Gebäude gegen Blitzeinschläge schützt](https://mdcop.weidmueller.com/mediadelivery/asset/900_249825)
[Fact Sheet DE PV Wie man die Lebensdauer eines GAK verlängert](https://mdcop.weidmueller.com/mediadelivery/asset/900_249826) [Fact Sheet EN PV Combiner Box earthing](https://mdcop.weidmueller.com/mediadelivery/asset/900_303983) [Fact Sheet DE PV Combiner Box Erdung](https://mdcop.weidmueller.com/mediadelivery/asset/900_303984) [Fact Sheet DE PV CB Wann Sicherungen zu installieren sind](https://mdcop.weidmueller.com/mediadelivery/asset/900_249827) [Fact Sheet DE CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249828) [Fact Sheet EN PV CB When DC fuses are mandatory to install](https://mdcop.weidmueller.com/mediadelivery/asset/900_249829) [Fact Sheet EN CB PV NEXT](https://mdcop.weidmueller.com/mediadelivery/asset/900_249830) [Fact Sheet EN PV How to protect buildings against lightning strikes](https://mdcop.weidmueller.com/mediadelivery/asset/900_249831) [Fact Sheet EN PV How to extend the life time of a Combiner Box](https://mdcop.weidmueller.com/mediadelivery/asset/900_249832) [Fact Sheet DE CB PV Strings kombinieren](https://mdcop.weidmueller.com/mediadelivery/asset/900_290541) [Fact Sheet EN CB Combining PV strings](https://mdcop.weidmueller.com/mediadelivery/asset/900_290550) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Testo bando lungo |
Combiner box for inverters with 4 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to EN 51543-32. MPP1: Max. string voltage Uoc: 1000V Approval according to low voltage switchgear and controlgear IEC 61439-1:2011 and EN 61439-2:2011 |
| Omologazioni |  |
| ROHS | Conforme |
