RSO 30/DV 5-24V CC/SA

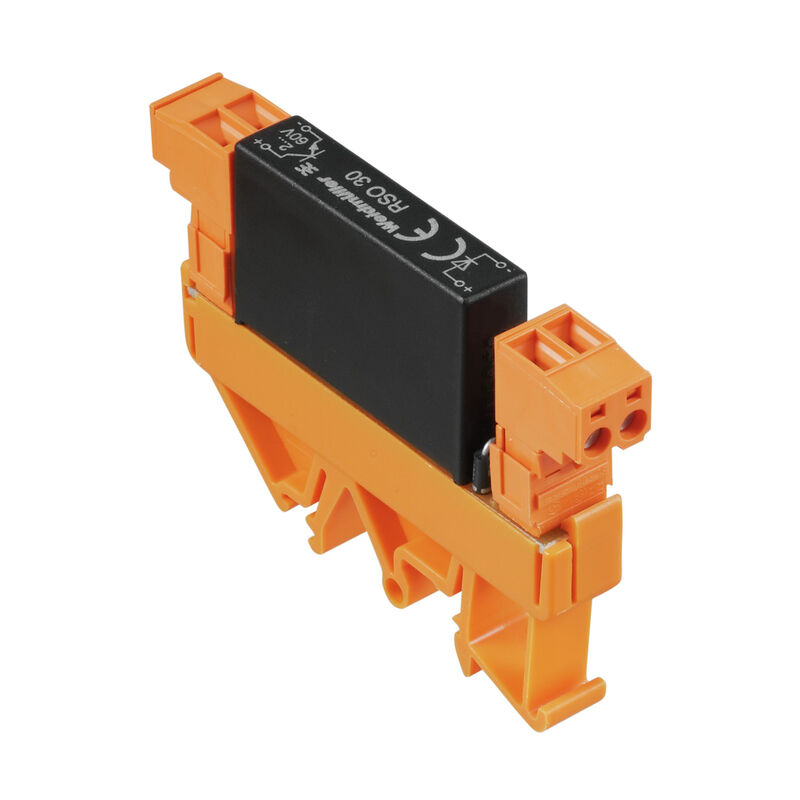

Illustrazione del prodotto
Come da figura
RSO 30/DV 5-24V CC/SA

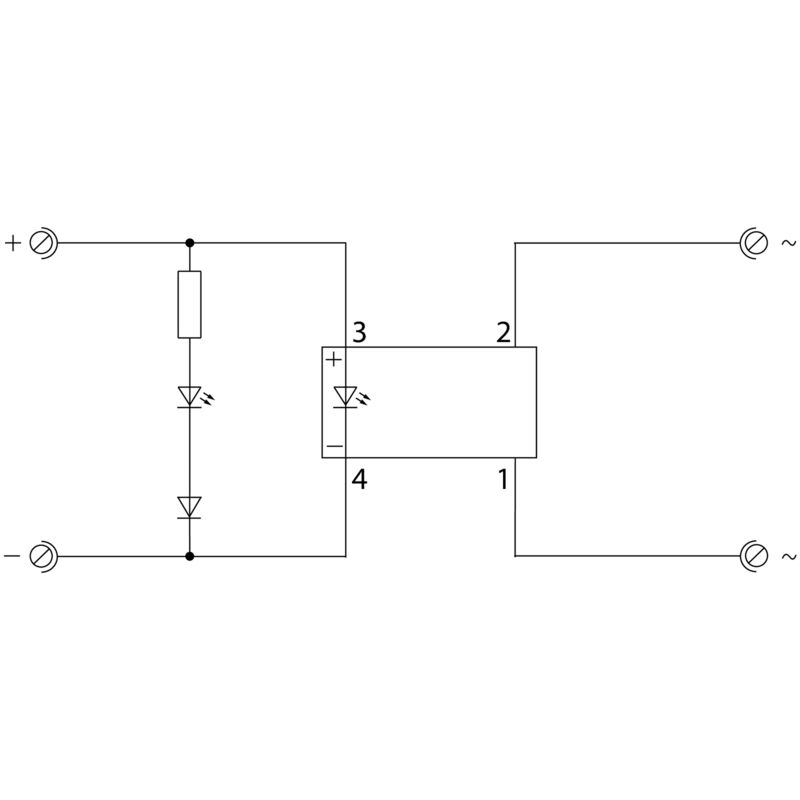

Schema elettrico
Schaltsymbol

RSO 30/DV 5-24V CC/SA

Questo prodotto non è più disponibile.

SERIE RS, Relè a stato solido, Tensione nominale: 5...24 V DC ±20 % , Tensione di commutazione nominale: 24...250 V AC, Corrente permanente: 3 A, Collegamento a vite

N. articolo 9443110000
Download foglio dati Download dei prodotti Supporto ingegneristico
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto lato di comando Lato di carico Dati generali Cordinazione di isolamento Dati di collegamento Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
SERIE RS, Relè a stato solido, Tensione nominale: 5...24 V DC ±20 % , Tensione di commutazione nominale: 24...250 V AC, Corrente permanente: 3 A, Collegamento a vite
N. d’ordine
9443110000
Tipo
RSO 30/DV 5-24V CC/SA
GTIN (EAN)
4032248254279
CPZ
20 Pezzo
Stato consegna
Disdetto
Ultima data dell’ordine
/Date(1693432800000)/

Dimensioni e pesi

Profondità
54 mm
Profondità (pollici)
2,126 inch
Posizione verticale
80 mm
Altezza (pollici)
3,15 inch
Larghezza
11 mm
Larghezza (pollici)
0,433 inch
Peso netto
36,09 g

Temperature

Temperatura di magazzinaggio
-40 °C...85 °C
Temperatura d'esercizio
-25 °C...40
Umidità
40°C/93% umidità rel., senza condensa

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
7a
REACH SVHC
Lead 7439-92-1
SCIP
0bb6ffa8-5128-4851-8566-612c40f2c637

lato di comando

Tensione nominale
5...24 V DC ±20 %
Flusso di comando nominale
5 mA DC
Indicatore di stato
LED verde
Frequenza d'ingresso
10 Hz

Lato di carico

Tensione di commutazione nominale
24...250 V AC
Corrente permanente
3 A
Corrente di commutazione nominale
3 A
Caduta di tensione con carico max.
1,6 V
Corrente di dispersione
≤ 1 mA
Corrente di commutazione min.
50 mA
A prova di cortocircuito
No
Circuito di protezione lato di carico
Varistore
Tipo di contatto
1 contatto NA (TRIAC (interruttore zero trasversale))
frequenza di commutazione max. (tensione di comando DC)
10 Hz

Dati generali

Guida equipaggiata
TS 32
TS 35
Colori
arancione

Cordinazione di isolamento

Tensione nominale
300 V
Grado di lordura
2
Classe di sovratensione
III
Distanza in aria e superficiale lato comando/lato di carico
≥ 8 mm
Tensione impulsiva massima
4 kV

Dati di collegamento

Tecnica di collegamento cavi
Collegamento a vite
Campo di serraggio, collegamento di dimensionamento
2,5 mm²
Campo di sezioni, min.
0,5 mm²
Campo di sezioni, max.
2,5 mm²

Classificazioni

ETIM 8.0
EC001504
ETIM 9.0
EC001504
ETIM 10.0
EC001504
ECLASS 14.0
27-37-16-04
ECLASS 15.0
27-37-16-04
