S2L 3.50/04/90F 3.5SN OR BX

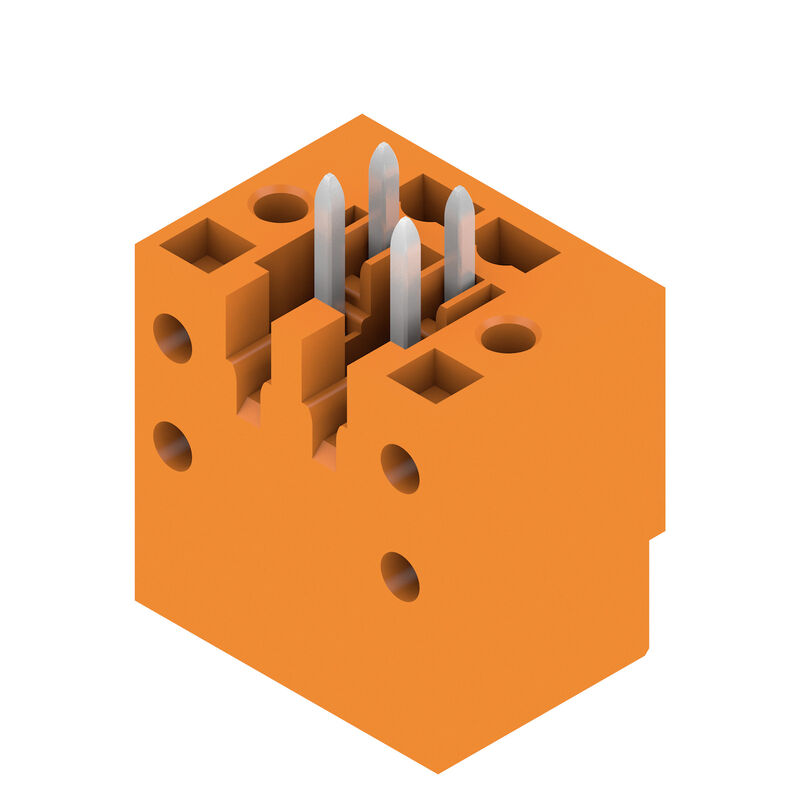

Produktbild
S2L 3.50/04/90F 3.5SN OR BX

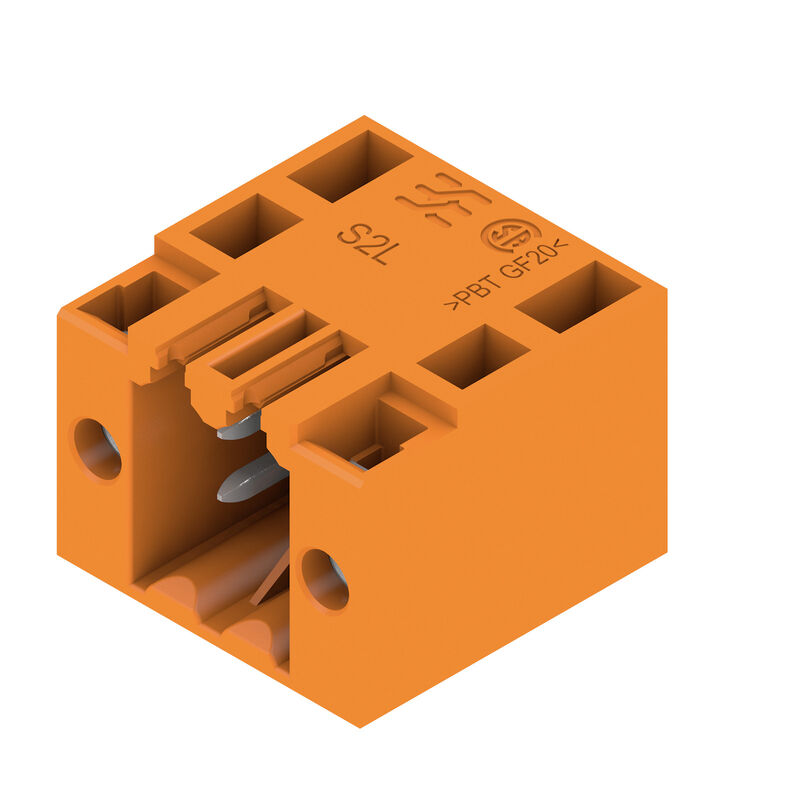

Product image
S2L 3.50/04/90F 3.5SN OR BX
Dimensional drawing

S2L 3.50/04/90F 3.5SN OR BX

Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 4, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Box

№ продукта 2941900000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 33
Homologaciones Všeobecné objednací údaje Rozměry a hmotnosti Environmental Product Compliance System specifications Material data Номинальные характеристики по IEC Rated data acc. to CSA Dati di dimensionamento sec. UL 1059 Packing Important note Classifications

Homologaciones

ROHS
Conformidad

Všeobecné objednací údaje

Версия
Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.50 mm, Počet pólů: 4, 90°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Box
Заказ №
2941900000
Тип
S2L 3.50/04/90F 3.5SN OR BX
GTIN (EAN)
4099986712201
Кол.
132 Darab
Termékadatok
IEC: 160 V / 10 A
UL: 150 V / 10 A
Csomagolás
Doboz

Rozměry a hmotnosti

Глубина
14,2 mm
Глубина (дюймов)
0,559 inch
Высота
14 mm
Height (inches)
0,551 inch
Height of lowest version
10,5 mm
Ширина
14 mm
Largeur (pouces)
0,551 inch
Масса нетто
1,766 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

System specifications

Серия изделия
OMNIMATE Signal - series B2L/S2L 3.50 - 2-row
Монтаж на печатной плате
THT solder connection
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Угол вывода
90°
Numero di poli
4
Numero di codoli a saldare per polo
1
Длина штифта для припайки (l)
3,5 mm
Размеры выводов под пайку
d = 1.0 mm
Octagonal
Диаметр отверстия припойного ушка (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
Polradstal
2
Beröringsskydd enligt DIN VDE 57
fingers. ej inst./ handryggss. instucken
Beröringsskydd enligt DIN VDE 0470
IP 20 ansluten/ IP 10 ej ansluten
Koderbar
Ja
Stickcykler
25
Plugging force/pole, max.
5 N
Pulling force/pole, max.
4 N
Tightening torque
  • Torque type:
    Mounting screw, PCB
  • Usage information:
    • Tightening torque:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Артикул:
        1610740000

Material data

Изоляционный материал
PBT GF
Цветовой код
orange
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Classe d'infiammabilità UL 94
V-0
Материал контакта
Copper alloy
Поверхность контакта
cynowana
Структура слоев соединения под пайку
2...3 µm Ni / 5...7 µm Sn глянцевый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
9 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
8,5 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
125 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
80 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1s z 77 A

Rated data acc. to CSA

Номинальное напряжение (группа использования B/CSA)
150 V
Номинальный ток (группа использования B/CSA)
5 A

Dati di dimensionamento sec. UL 1059

Номинальное напряжение (группа использования B/UL 1059)
150 V
Номинальный ток (группа использования B/UL 1059)
10 A

Packing

Упаковка
Box
Длина VPE
352 mm
VPE с
139 mm
Высота VPE
26 mm

Important note

Соответствие IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Примечания
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Spacing between rows: see hole layout
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.3+0.1 mm
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • For additional mechanical support for male connectors with screw flange (…F), we recommend an additional cable gland with fastening screws (sheet metal screw ISO 1481-ST 2.2x4.5 C or ISO 7049-ST 2.2x4.5 C – see Accessories). Cable gland only permitted before soldering.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
